技术领域
本实用新型涉及消防设备防护技术领域，更具体地说，涉及一种消防设备防护装置。
背景技术
消防设备的防护装置用于保护消防设备，消防设备是指用于灭火、防火以及火灾事故的器材，用于专业灭火的器材，最常见的消防器材，灭火器，灭火剂由灭火器上的贮气瓶释放的压缩气体的或液化气体的压力驱动的灭火器，
但是目前市场上的消防设备的防护装置在使用的过程中仍然存在一定的缺陷，现有的消防设备的防护装置使用时，消防设备的防护装置难以固定和取下灭火器，影响消防设备的防护装置使用的便捷性，同时，由于消防设备的防护装置难以为灭火器降温，灭火器温度过高保质期易变短，影响消防设备的防护装置的使用效果。
实用新型内容
(一)技术问题
本实用新型提供了一种消防设备防护装置，以解决现有的消防设备的防护装置使用时，消防设备的防护装置难以固定和取下灭火器，影响消防设备的防护装置使用的便捷性，同时，由于消防设备的防护装置难以为灭火器降温，灭火器温度过高保质期易变短，影响消防设备的防护装置的使用效果。
(二)技术方案
为了实现上述目的，本实用新型提供：一种消防设备防护装置，包括：箱体、固定块、固定条、插板、插销孔、支撑板、固定板、风机、进气管、排气孔、连接套环、集气层、输气层、制冷层、箱体背部、连接管、支撑杆、凹槽、插孔、插条、格栅，其特征在于，所述箱体的内部中间位置固定连接有固定块，所述固定块上固定连接有固定条，所述固定块的一端前面固定连接有插板，所述插板的上表面设有插销孔，所述箱体的内部底端设有支撑杆，所述支撑杆的上端固定连接有支撑板，所述箱体的一侧固定连接有固定板，所述固定板上固定连接有风机，所述风机的一侧设有进气管，所述进气管设置箱体外壳的内部，所述箱体外壳的底部设有排气孔，所述箱体背部后面设有制冷层，所述制冷层的后面设有输气层，所述输气层的后面设有集气层，所述集气层的上端设有连接管，所述连接管通过连接套环与进气管固定连接。
优选的，所述固定块上面设有凹槽。
优选的，所述插板的一侧设有插孔，插孔为U形结构。
优选的，所述固定条上一端设有插条，插条上面设有插销孔。
优选的，所述制冷层内部设有许多格栅。
优选的，所述格栅内部填充有冰块。
(三)有益效果
1、本实用新型箱体的内部中间为固定连接有固定块和固定条，通过固定块将灭火器进行固定，然后再通过固定条对其进行绑定，然后通过插板上的插销孔将固定条进行固定，这样的固定是使的使用的时候更容拿出灭火器，为救火减少时间，从而使得伤亡减少，而风机的设置是将外界的空气通过进气管吹入箱体内部，然后将箱体内部的温度降低，从而保护了灭火器，提高了灭火器的保质期。
2、其次，箱体背部设有的制冷层，制冷层后面的输气层而输气层后面的集气层，可以将外部的空气进行降温从而更好的保护了灭火器，通过风机将外界的空气吹入进气管中，然后进气管通过连接套环与连接管固定连接，而连接管固定连接在集气层的上端，通过进气管将气体输到集气层之后，气体通过输气层倒入制冷层中，然后通过制冷层将气体进行降温，然后通过箱体背部进入箱体中，从而对箱体内进行降温。
附图说明

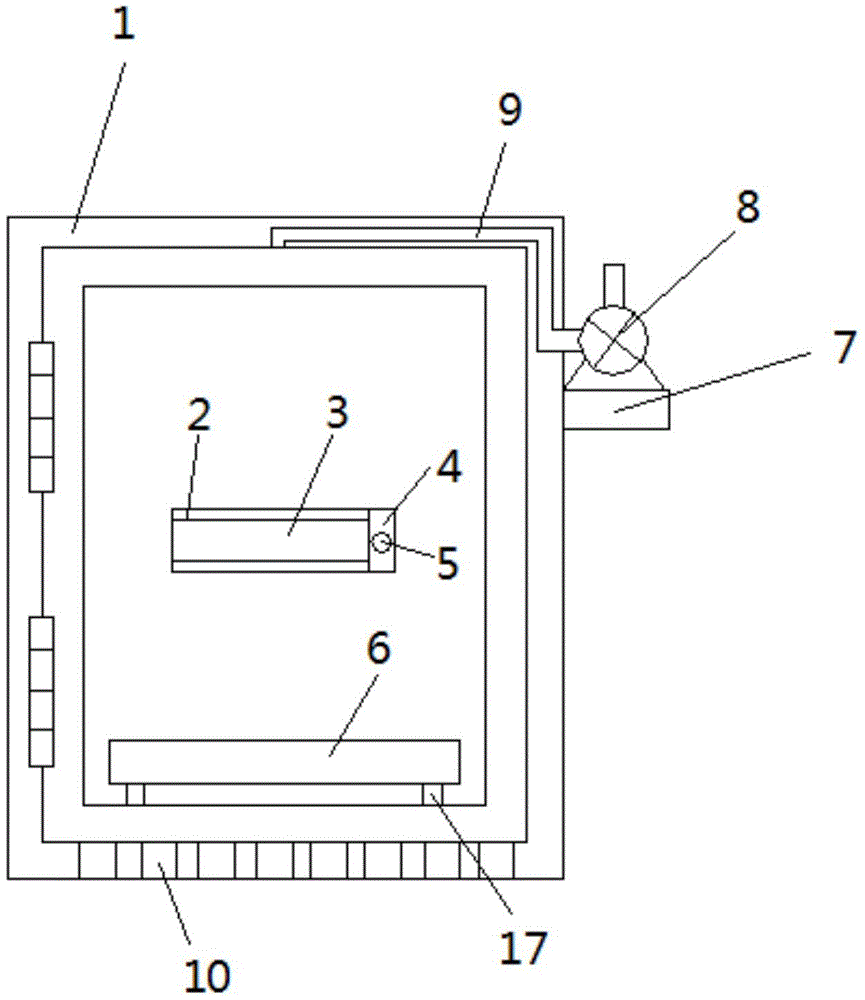

图1为本实用新型整体结构示意图。
图2为本实用新型结构固定块结构图。
图3为本实用新型结构固定条结构图。
图4为本实用新型结构侧面剖面图。
图5为本实用新型结构制冷层结构图。
图中，部件名称与附图编号的对应关系为：箱体1、固定块2、固定条3、插板4、插销孔5、支撑板6、固定板7、风机8、进气管9、排气孔10、连接套环11、集气层12、输气层13、制冷层14、箱体背部15、连接管16、支撑杆17、凹槽201、插条301、插孔401、格栅1401。
具体实施方式
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
参阅图1-图5所示；
本实施例提供了一种消防设备防护装置，包括：箱体1、固定块2、固定条3、插板4、插销孔5、支撑板6、固定板7、风机8、进气管9、排气孔10、连接套环11、集气层12、输气层13、制冷层14、箱体背部15、连接管16、支撑杆17、凹槽201、插条301、插孔401、格栅1401，箱体1的内部中间位置固定连接有固定块2，固定块2上固定连接有固定条3，固定块2的一端前面固定连接有插板4，插板4的上表面设有插销孔5，箱体1的内部底端设有支撑杆17，支撑杆17的上端固定连接有支撑板6，箱体1的一侧固定连接有固定板7，固定板7上固定连接有风机8，风机8的一侧设有进气管9，进气管9设置箱体1外壳的内部，箱体1外壳的底部设有排气孔10，箱体背部15后面设有制冷层14，制冷层14的后面设有输气层13，输气层13的后面设有集气层12，集气层12的上端设有连接管16，连接管16通过连接套环11与进气管9固定连接。
其中，固定块2上面设有凹槽201，固定板2上设置的凹槽201是用来放置灭火器的，通过将灭火器放在凹槽201中可以防止其发生滚动而不好固定，从而设置凹槽201将其放入。
其中，插板4的一侧设有插孔401，插孔401为U形结构，插板4是用来连接固定固定块2和固定条3的，将固定条3上的插条301插入插板4上的插口401中，然后通过插销孔5将其固定，从而将灭火器进行绑定，使其更加的固定。
其中，固定条3上一端设有插条301，插条301上面设有插销孔5。
其中，制冷层14内部设有许多格栅1401，制冷层14中设置有许多的格栅1401，而且都是大小相同的，设置的格栅是更好的将填充物进行固定，避免使其因为重力而推挤在一起，从而使的降温不均匀，使得资源浪费。
其中，格栅1401内部填充有冰块，格栅1401中填充冰块，可以更好的对吹入的气体进行降温，从而更好的保护了灭火器的保存时间。
工作原理：在使用过程中先将灭火器通过固定块2和固定条3进行固定，然后将固定条3的一端设有的插条301插入插板4上的插孔401中然后通过插销孔5进行固定，然后打开风机使其将外界的空气通过进气管9吹入箱体1中，然后通过连接套环11将进气管9与连接管16进行连接，然后将空气吹入集气层12，然后通过输气层13将空气导入制冷层14中，空气在制冷层14中进行降温，然后通过箱体背部15进入箱体1内部，从而将箱体1内部的温度降低，通入的空气最后通过箱体1底部的排气孔10进行排出，从而对箱体1内部的空气进行流通。
