一种可升降的床上防蚊虫结构

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及床上用品技术领域,更具体的,涉及一种床上防蚊虫结构技术领域。


背景技术

蚊子(mosquito),属于昆虫纲双翅目蚊科,全球约有3000种。是一种具有刺吸式口器的纤小飞虫。通常雌性以血液作为食物,而雄性则吸食植物的汁液。吸血的雌蚊是登革热、疟疾、黄热病、丝虫病、日本脑炎等其他病原体的中间寄主。除南极洲外各大陆皆有蚊子的分布。其中,以按蚊属、伊蚊属和库蚊属最为著名,夏天时蚊子随处可见,从古至今人类饱受蚊虫的侵害,但是现有的蚊帐展开或是收放的过程繁琐,使用时不能得到快速的布置,不使用时又不能快速的收起。


实用新型内容

本实用新型旨在于解决现有的蚊帐展开或是收放的过程繁琐,使用时不能得到快速的布置,不使用时又不能快速的收起的问题,从而提供一种可升降的床上防蚊虫结构。

为实现上述目的,本实用新型提供如下技术方案:一种可升降的床上防蚊虫结构,包括装置主架、平台、马达、钢索、钢圈、挡板和卡接槽,所述装置主架内侧四周固定连接有平台,所述平台顶部固定连接有马达,所述马达一端通过滚轮转动连接有钢索,所述钢索底部卡接设置有钢圈,所述装置主架左右两侧配套设置有挡板,所述挡板内侧嵌套设置有卡接槽。

进一步的优选方案:所述钢圈可为圆形、正方式、长方形其中的任意一种。

进一步的优选方案:所述钢圈分布有多个,且钢圈从内到外直径逐渐增大,且钢圈之间呈套接设置。

进一步的优选方案:所述钢索呈不同方向设置,且钢索分别与钢圈四角连接。

进一步的优选方案:所述挡板分布有两个,且挡板之间呈反向设置,且挡板与动机结构相连接,且卡接槽可为圆形、正方式、长方形其中的任意一种。

进一步的优选方案:所述马达、动力结构与控制开关呈电性连接。

进一步的优选方案:所述钢圈外侧设置有纱网。

本实用新型提供了一种可升降的床上防蚊虫结构,具有以下有益效果:

1、该种可升降的床上防蚊虫结构设置有钢圈,钢圈分布有多个,且钢圈从内到外直径逐渐增大,且钢圈之间呈套接设置,使用时将装置主架安装至天花板上,使用时马达转动带动滚轮从而将钢索延伸,钢索延伸后会因为钢圈的重力向下移动,且由于钢圈从内到外直径逐渐增大,当钢索放置到一定的距离后,钢圈会向下依次展开覆盖至床上,且由于钢圈外侧设置有纱网,从而在床的四周覆盖上纱网,起到一个防止蚊虫进入的目的,当不使用时马达回收钢索,钢圈即纱网即被收至天花板上,更加的节省空间。

2、该种可升降的床上防蚊虫结构设置有挡板,挡板分布有两个,且挡板之间呈反向设置,且挡板与动机结构相连接,且卡接槽可为圆形、正方式、长方形其中的任意一种,使用时可以将挡板嵌入天花板的墙体,当不使用装置时,通过动力结构拖动挡板,使挡板均向内侧移动,当挡板合并时会正好将装置主架和钢圈覆盖,卡接槽起到一个不遮挡灯光的作用,且形状多样,适用于不同形状的灯光罩。

综上,该种可升降的床上防蚊虫结构具有广泛的实用性,以解决上述背景技术中提出的现有的蚊帐展开或是收放的过程繁琐,使用时不能得到快速的布置,不使用时又不能快速的收起的问题,有较高的推广价值。


附图说明

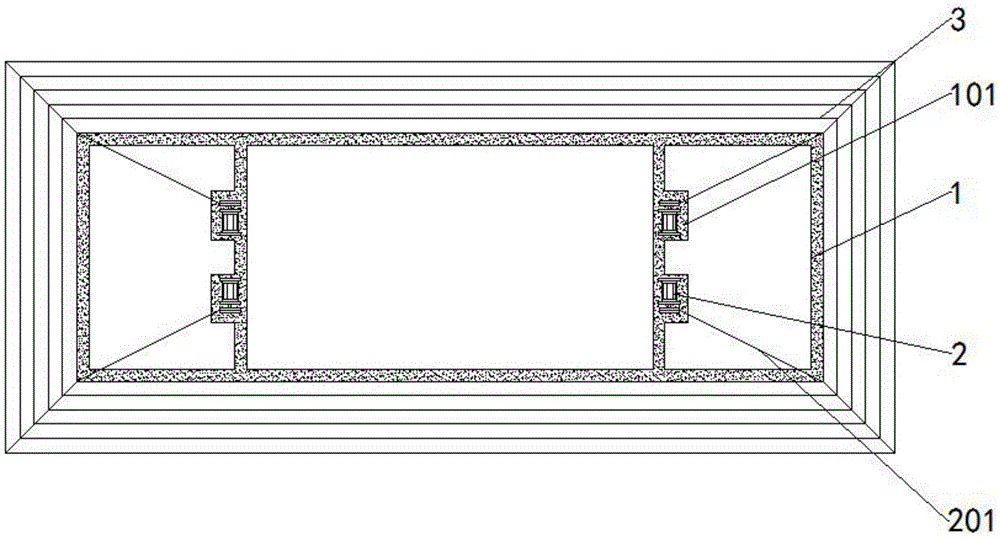

图1为本实用新型的装置主架俯视结构示意图。

图2为本实用新型的钢圈侧面结构示意图。

图3为本实用新型的装置主架仰视结构示意图。

图4为本实用新型的挡板使用状态结构示意图一。

图5为本实用新型的挡板使用状态结构示意图二。

图1-5中:1-装置主架,101-平台,2-马达,201-钢索,3-钢圈,4-挡板,401-卡接槽。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1至5,本实用新型实施例中,一种可升降的床上防蚊虫结构,包括装置主架1、平台101、马达2、钢索201、钢圈3、挡板4和卡接槽401,装置主架1内侧四周固定连接有平台101,平台101顶部固定连接有马达2,马达2一端通过滚轮转动连接有钢索201,钢索201底部卡接设置有钢圈3,装置主架1左右两侧配套设置有挡板4,挡板4内侧嵌套设置有卡接槽401。

进一步的,钢圈3可为圆形、正方式、长方形其中的任意一种。

进一步的,钢索201呈不同方向设置,且钢索201分别与钢圈3四角连接。

进一步的,马达2、动力结构与控制开关呈电性连接。

进一步的,钢圈3外侧设置有纱网。

进一步的,钢圈3分布有多个,且钢圈3从内到外直径逐渐增大,且钢圈3之间呈套接设置,使用时将装置主架1安装至天花板上,使用时马达2转动带动滚轮从而将钢索延伸,钢索延伸后会因为钢圈3的重力向下移动,且由于钢圈3从内到外直径逐渐增大,当钢索放置到一定的距离后,钢圈3会向下依次展开覆盖至床上,且由于钢圈3外侧设置有纱网,从而在床的四周覆盖上纱网,起到一个防止蚊虫进入的目的,当不使用时马达2回收钢索,钢圈3即纱网即被收至天花板上,更加的节省空间。

进一步的,挡板4分布有两个,且挡板4之间呈反向设置,且挡板4与动机结构相连接,且卡接槽401可为圆形、正方式、长方形其中的任意一种,使用时可以将挡板4嵌入天花板的墙体,当不使用装置时,通过动力结构拖动挡板4,使挡板4均向内侧移动,当挡板4合并时会正好将装置主架1和钢圈3覆盖,卡接槽401起到一个不遮挡灯光的作用,且形状多样,适用于不同形状的灯光罩。

在使用本实用新型一种可升降的床上防蚊虫结构时,首先,检查设备是否完整,是否组装到位,使用时将装置主架1安装至天花板上,使用时马达2转动带动滚轮从而将钢索延伸,钢索延伸后会因为钢圈3的重力向下移动,且由于钢圈3从内到外直径逐渐增大,当钢索放置到一定的距离后,钢圈3会向下依次展开覆盖至床上,且由于钢圈3外侧设置有纱网,从而在床的四周覆盖上纱网,起到一个防止蚊虫进入的目的,当不使用时马达2回收钢索,钢圈3即纱网即被收至天花板上,然后动力结构拖动挡板4,使挡板4均向内侧移动,当挡板4合并时会正好将装置主架1和钢圈3覆盖。

以上的仅是本实用新型的优选实施方式,应当指出,对于本领域的技术人员来说,在不脱离本实用新型构思的前提下,还可以作出若干变形和改进,这些也应该视为本实用新型的保护范围,这些都不会影响本实用新型实施的效果和专利的实用性。
