技术领域
本实用新型属于建筑装饰领域，尤其涉及一种建筑装饰安全梯子。
背景技术
梯子，日常生活用具，该工具由两根长粗杆子做边，中间横穿适合攀爬的横杆，用于爬高，梯子分为升降单梯和升降人字梯。
梯子在建筑装饰中必不可少，人们在攀爬梯子以后进行高空作业一般会携带多种工具，而多种工具不可能同时使用，人们会将暂时不使用的工具背在身上，将工具背在身上会造成操作人员行动不便，严重时可能造成操作人员从高空坠落。
实用新型内容
本实用新型提供一种建筑装饰安全梯子，旨在解决梯子在建筑装饰中必不可少，人们在攀爬梯子以后进行高空作业一般会携带多种工具，而多种工具不可能同时使用，人们会将暂时不使用的工具背在身上，将工具背在身上会造成操作人员行动不便，严重时可能造成操作人员从高空坠落的问题。
本实用新型是这样实现的，一种建筑装饰安全梯子，包括攀爬组件和盛物组件，所述攀爬组件包括滑动臂、滑块、固定栓、固定臂、转动轴和螺杆，所述滑动臂位于所述滑块右侧，并与所述滑块固定连接，所述滑块位于所述固定臂内部，并与所述固定臂滑动连接，所述固定栓螺接于所述固定臂，所述固定栓位于所述固定臂顶部，所述踏脚位于所述固定臂之间，并与所述固定臂固定连接，所述螺杆螺接于所述滑动臂，所述螺杆位于所述滑动臂顶部，所述盛物组件包括连接环、挡板、底板、连接杆、转动轴、圆柱和卡扣，所述连接环位于所述螺杆外表面，并与所述螺杆转动连接，所述挡板位于所述连接环外表面，所述挡板与所述连接环固定连接，所述底板位于所述转动轴右侧，并与所述转动轴固定连接，所述连接杆位于所述挡板底部，并与所述挡板固定连接，所述转动轴位于所述连接杆底部，所述转动轴与所述连接杆转动连接，所述圆柱位于所述挡板内部，并与所述挡板转动连接，所述卡扣转动连接于所述圆柱，并位于所述圆柱底部。
优选的，所述滑块的高度与所述滑动臂的高度相同，所述滑块外表面设有多个容纳孔，该容纳孔的孔径与所述固定的底部直径相同。
优选的，所述固定栓的数量为两个，两个所述固定栓分别位于两个所述固定臂的顶部，并左右对称分布，所述固定栓底部设有螺纹。
优选的，所述固定臂的数量为两个，两个所述固定臂之间的间距与所述踏脚的长度相同，所述固定臂内部开设有卡槽，该卡槽与所述滑块相适配。
优选的，所述踏脚的数量为多个，多个所述踏脚分别位于所述滑动臂和所述固定臂之间，两个相邻所述踏脚之间的间距不大于三十公分。
优选的，所述底板呈矩形板状结构，所述底板的长度略小于所述挡板的长度，所述底板的厚度等于所述卡扣开口处的间距。
与现有技术相比，本实用新型的有益效果是：通过设置所述挡板、所述底板、所述转动轴、所述圆柱和所述卡扣，使用时沿对角线拉动所述挡板，使四个所述挡板张开，形成矩形框状结构，然后向上抬升所述底板，使所述底板顶部和所述挡板底部贴合，然后转动所述卡扣将所述底板右侧边缘卡在所述卡扣开口处的内部，通过所述挡板和所述底板围成一个箱状结构，所述底板能够限定所述挡板，避免所述挡板继续相互之间继续发上转动，然后将所述连接环套在所述螺杆外表面，从而将所述挡板固定在所述滑动臂顶端，当操作人员爬升到所述滑动臂顶端时可将暂时不用的操作工具放置在所述挡板和所述底板围成的箱状结构内部，避免了在梯子上携带大量操作工具行动不便的问题。
附图说明

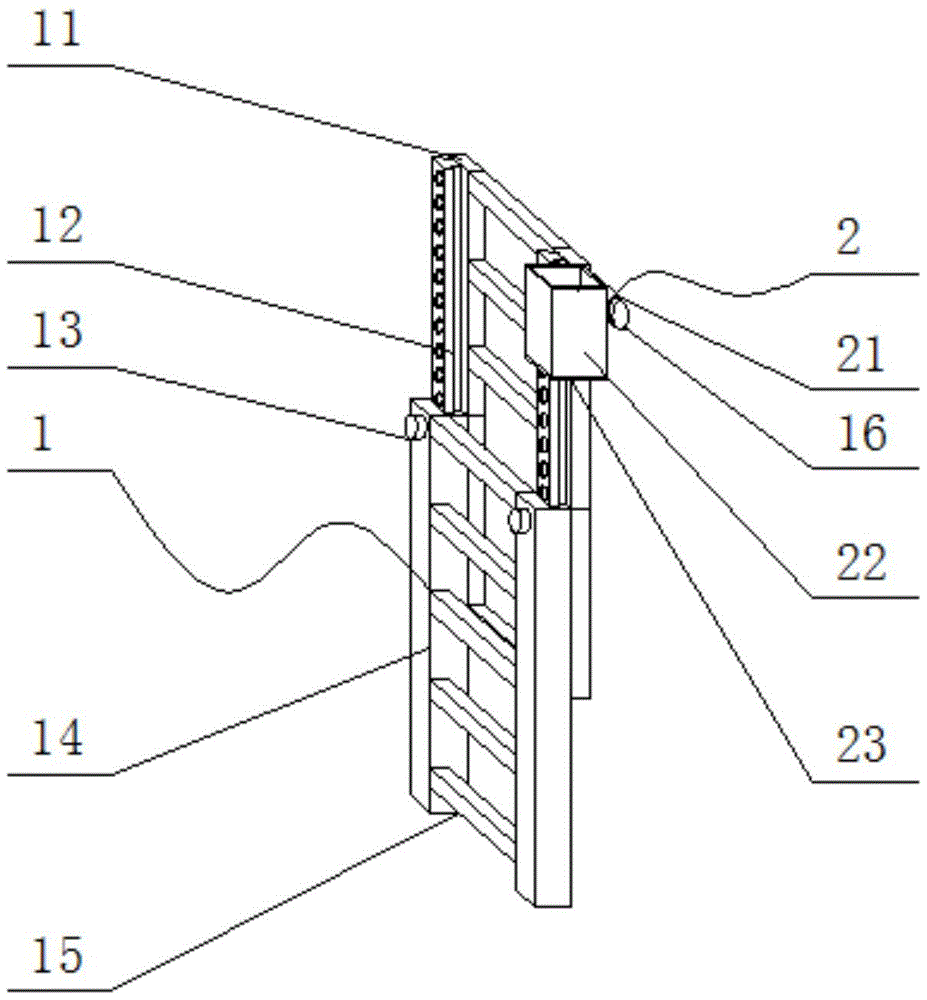

图1为本实用新型的整体结构示意图；
图2为本实用新型盛物组件结构示意图；
图3为本实用新型的连接结构示意图；
图中1-攀爬组件、11-滑动臂、12-滑块、13-固定栓、14-固定臂、15-踏脚、16-螺杆、2-盛物组件、21-连接环、22-挡板、23-底板、24-连接杆、25-转动轴、26-圆柱、27-卡扣。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
请参阅图1-3，本实用新型提供一种技术方案：一种建筑装饰安全梯子，包括攀爬组件1和盛物组件2，攀爬组件1包括滑动臂11、滑块12、固定栓13、固定臂14、转动轴25和螺杆16，滑动臂11位于滑块12右侧，并与滑块12固定连接，滑块12位于固定臂14内部，并与固定臂14滑动连接，固定栓13螺接于固定臂14，固定栓13位于固定臂14顶部，踏脚15位于固定臂14之间，并与固定臂14固定连接，螺杆16螺接于滑动臂11，螺杆16位于滑动臂11顶部，盛物组件2包括连接环21、挡板22、底板23、连接杆24、转动轴25、圆柱26和卡扣27，连接环21位于螺杆16外表面，并与螺杆16转动连接，挡板22位于连接环21外表面，挡板22与连接环21固定连接，底板23位于转动轴25右侧，并与转动轴25固定连接，连接杆24位于挡板22底部，并与挡板22固定连接，转动轴25位于连接杆24底部，转动轴25与连接杆24转动连接，圆柱26位于挡板22内部，并与挡板22转动连接，卡扣27转动连接于圆柱26，并位于圆柱26底部。
在本实施方式中，挡板22的数量为四个，四个挡板22之间通过圆柱26相互转动连接，使挡板22能够任意变形，通过压缩相对的两个圆柱26，使相邻的两个挡板22相互贴合，从而节省了空间，使用时可拉动相对的两个圆柱26，使挡板22形成一个矩形框状结构，然后向上抬升底板23，使底板23顶部与挡板22底部相互贴合，然后转动卡扣27，使底板23右侧边缘卡在卡扣27的开口处，通过底板27限制挡板22，使挡板22之间不能够再继续相互转动，从而限定了挡板22的形状，通过挡板22和底板23围成一个矩形箱状结构，用于盛放高空作业中暂时不需要用的工具。
在本实施方式中，使用时拉动相对的两个圆柱26，使挡板22形成一个矩形框状结构，然后向上抬升底板23，使底板23顶部与挡板22底部相互贴合，然后转动卡扣27，使底板23右侧边缘卡在卡扣27的开口处，通过底板27限制挡板22，使挡板22之间不能够再继续相互转动，从而限定了挡板22的形状，通过挡板22和底板23围成一个矩形箱状结构，然后将连接环21套在螺杆16上，向上滑动滑动臂11，使滑动臂11伸长，当滑动臂11伸长到合适的位置时，将梯子靠在需要攀高的墙面上，操作人员双手扶稳固定臂14，脚踩踏脚15向上攀爬，当攀爬到滑动臂11顶部时，将高空作业中暂时不需要用的工具放置在挡板22内部，从而避免了在梯子上携带大量操作工具行动不便容易从高出坠落的问题。
进一步的，滑块12的高度与滑动臂11的高度相同，滑块12外表面设有多个容纳孔，该容纳孔的孔径与固定栓13的底部直径相同。
在本实施方式中，设置滑块12使滑动臂11和固定臂14之间相互滑动连接，滑块12上设置容纳孔使固定栓13能够卡在容纳孔内部，对滑块12进行固定，从而固定滑动臂11。
进一步的，固定栓13的数量为两个，两个固定栓13分别位于两个固定臂14的顶部，并左右对称分布，固定栓13底部设有螺纹。
在本实施方式中，设置两个固定栓13用于对滑块12进行固定，从而固定滑动臂11，固定拴13通过底部设置的螺纹与固定臂14螺接。
进一步的，固定臂14的数量为两个，两个固定臂14之间的间距与踏脚15的长度相同，固定臂14内部开设有卡槽，该卡槽与滑块12相适配。
在本实施方式中，设置两个固定臂14用于固定踏板15，滑块12通过固定臂14内部开设的卡槽与固定臂14滑动连接。
进一步的，踏脚15的数量为多个，多个踏脚15分别位于滑动臂11和固定臂14之间，两个相邻踏脚15之间的间距不大于三十公分。
在本实施方式中，设置多个踏脚15便于操作人员攀登，两个相邻踏脚15之间的间距不大于三十公分降低了操作人员抬升脚的高度，增加了梯子的安全性能。
进一步的，底板23呈矩形板状结构，底板23的长度略小于挡板22的长度，底板23的厚度等于卡扣27开口处的间距。
在本实施方式中，设置底板23用于放置操作工具，底板23的长度略小于挡板22的长度，底板23的厚度等于卡扣27开口处的间距，使底板23能够卡在卡扣27的开口部位，从而将底板23固定。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
