技术领域
本实用新型涉及工业污水技术领域，具体是一种基于工业污水池的杂质吸附装置。
背景技术
工业污水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
现代工业生产中产生的废水中，含有多种杂质。这些废水要经过过滤处理，去除其中的固体杂质，再去除其中的有害化学物质后，才能排放，否则会造成严重的环境破坏。
实用新型内容
本实用新型的目的在于提供一种基于工业污水池的杂质吸附装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于工业污水池的杂质吸附装置，包括进水管、气旋扇、过滤槽、鹅卵石滤层、石英砂滤层、磁铁矿石层、旋转输水管、电解槽、出水管和过滤器，所述过滤器一端焊接连接有进水管，所述过滤器与进水管之间固定设置有气旋扇，所述过滤器内活动设置有过滤槽，所述过滤器内活动设置有鹅卵石滤层，所述鹅卵石滤层底一侧设有石英砂滤层，所述石英砂滤层一侧设有磁铁矿石层，所述过滤器另一端焊接连接有旋转输水管，所述旋转输水管两侧固定设置有气旋扇，所述旋转输水管另一端固定连接有电解槽，所述电解槽另一端固定连接有出水管。
作为本实用新型进一步的方案，所述气旋扇内壁四周设有多个吹风口。
作为本实用新型进一步的方案，所述过滤槽设置在鹅卵石滤层前面，且过滤槽上涂有吸油层，过滤槽可从过滤器中取出。
作为本实用新型进一步的方案，所述鹅卵石滤层、石英砂滤层和磁铁矿石层在同一个槽体，且槽体可从过滤器中取出。
作为本实用新型进一步的方案，所述旋转输水管两侧均设置气旋扇。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置有气旋扇内壁四周设有多个吹风口，气旋扇的吹风口在面对面的吹风情况下可形成气旋流，使水形成漩涡使得水和固体杂质初步分离。
2、本实用新型通过设置有过滤层设置在鹅卵石滤层前面，且过滤槽上涂有吸油层，过滤槽可从过滤器中取出，过滤槽能先过滤掉大的固体杂质对污水进行初步过滤，还可吸附污水里的油污，过滤槽中堆积满杂物时可及时取出清理或更换，经过初步过滤的污水在流经鹅卵石滤层时才不易堵塞。
3、本实用新型通过设置有鹅卵石滤层、石英砂滤层和磁铁矿石层在同一个槽体，且槽体可从过滤器中取出，这三个滤层紧压在一个槽体内可让污水连贯的进行第二次过滤，且槽体可取出更换清理。
4、本实用新型通过设置有旋转输水管两侧均设置气旋扇，旋转输水管的头尾两侧通过气旋扇产生气旋使得污水在旋转输水管内形成漩涡式水流使水中最细微的杂质悬浮在水中。
附图说明

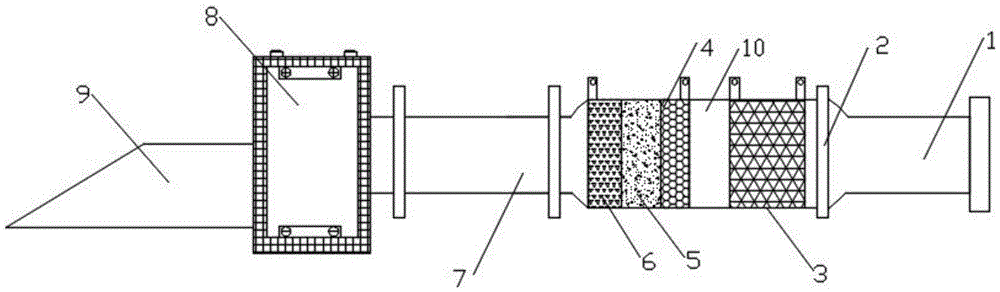

图1为本实用新型的整体结构示意图；
图2为本实用新型的过滤器整体示意图；
图3为本实用新型的过滤槽整体示意图；
图4为本实用新型的气旋扇整体示意图。
图中：进水管-1、气旋扇-2、过滤槽-3、鹅卵石滤层-4、石英砂滤层-5、磁铁矿石层-6、旋转输水管-7、电解槽-8、出水管-9、过滤器-10。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，本实用新型实施例中，一种基于工业污水池的杂质吸附装置，包括进水管1、气旋扇2、过滤槽3、鹅卵石滤层4、石英砂滤层5、磁铁矿石层6、旋转输水管7、电解槽8、出水管9和过滤器10，过滤器10一端焊接连接有进水管1，过滤器10与进水管1之间固定设置有气旋扇2，过滤器10内活动设置有过滤槽3，过滤器10内活动设置有鹅卵石滤层4，鹅卵石滤层4底一侧设有石英砂滤层5，石英砂滤层5一侧设有磁铁矿石层6，过滤器10另一端焊接连接有旋转输水管7，旋转输水管7两侧固定设置有气旋扇2，旋转输水管7另一端固定连接有电解槽8，电解槽8另一端固定连接有出水管9。
进一步的，气旋扇2内壁四周设有多个吹风口，气旋扇2的吹风口在面对面的吹风情况下可形成气旋流，使水形成漩涡使得水和固体杂质初步分离。
进一步的，过滤槽设置在鹅卵石滤层4前面，且过滤槽3上涂有吸油层，过滤槽3可从过滤器10中取出，过滤槽3能先过滤掉大的固体杂质对污水进行初步过滤，还可吸附污水里的油污，过滤槽3中堆积满杂物时可及时取出清理或更换，经过初步过滤的污水在流经鹅卵石滤层4时才不易堵塞。
进一步的，鹅卵石滤层4、石英砂滤层5和磁铁矿石层6在同一个槽体，且槽体可从过滤器10中取出，这三个滤层紧压在一个槽体内可让污水连贯的进行第二次过滤，且槽体可取出更换清理。
进一步的，旋转输水管7两侧均设置气旋扇2，旋转输水管7的头尾两侧通过气旋扇2产生气旋使得污水在旋转输水管7内形成漩涡式水流使水中最细微的杂质悬浮在水中。
工作原理，首先将装置的进水管1接到污水排水管，污水通过进水管1进入过滤器10，气旋扇2内壁四周不断向进水管1内吹风使进水管1内的水和大的固体杂质初步分离，水流进过滤器10，经过过滤槽3，过滤槽3能吸附污水中的油污和大的杂质，经过过滤槽3初步过滤的水继续流经鹅卵石滤层4，鹅卵石滤层4可过滤水中类似青苔类的杂质，污水继续流至石英砂滤层5，石英砂滤层5可降解污水中的污染物，水流流到磁铁矿石层6，磁铁矿石层6能吸附污水中的金属杂质，使污水得到进一步净化，污水在过滤器10中进行过滤完后通过旋转输水管7进入电解槽8，在旋转输水管7两侧的气旋扇2不断向旋转输水管7内吹风，使旋转输水管7内形成气流，污水流经时由于气流形成涡流，使污水中的微小杂质悬浮在水中，污水进入电解槽8后，电解槽8内的正负极会产生电场分解污水中的微小杂质，处理干净的污水通过出水管9流出。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
