技术领域
本实用新型涉及矿业技术领域，具体是一种矿井采空区及进风巷道降温防止自燃设备。
背景技术
随着我国采矿工业的发展，煤矿开采深度的不断增加，矿井数目也随之增加，高温热害问题更加突出，同时还有粉尘问题和湿度问题也都较严重，甚至会危害到工作人员的身体健康，现有技术中，市场上现有的设备功能都较为单一，只能除尘或者只能降温等，这样就需要多台设备针对不同问题进行不同的工作，操作复杂，增加工作人员的劳动强度，且若是发生一些突发情况致使矿井中的线路出现断路，矿井下的照明设备将瘫痪，而矿井工人自带的照明灯也会因长时间得不到充电而熄灭，此时，整个矿井下将会是漆黑一片，这给矿井工人的逃生造成了很大的困难因此，针对这一现状，迫切需要开发一种矿井采空区及进风巷道降温防止自燃装置，以克服当前实际应用中的不足。
实用新型内容
本实用新型的目的在于提供一种矿井采空区及进风巷道降温防止自燃装置，以解决背景技术中的不足。
本实用新型的实施例是这样实现的：
一种矿井采空区及进风巷道降温防止自燃装置，包括：主体、出气口、管道一、阀门、过滤网、水箱、进水口、连接管、储液箱、冷凝器、集水箱、控制盒、温湿度传感器、指示灯、喇叭、粉尘传感器、连接杆、推手、管道二、灯罩、开关、导线、发控制盒、蓄电池、支撑腿和万向轮，主体顶部左侧固定安装有出气口，所述出气口右侧固定连接有管道一，所述管道一表面活动安装有阀门，所述阀门右侧设置有过滤网，所述管道一一端固定连接有水箱，所述水箱顶部设置有进水口，所述水箱下方固定连接有连接管，所述连接管下方固定连接有储液箱，所述储液箱下方固定安装有冷凝器，所述冷凝器下方固定安装有集水箱，所述集水箱右侧固定安装有控制盒，所述控制盒上方设置有温湿度传感器，所述温湿度传感器左侧设置有指示灯，所述指示灯上方固定安装有喇叭，所述喇叭右侧设置有粉尘传感器，所述粉尘传感器右上方固定连接有连接杆，所述连接杆一端设置有推手，所述管道一下方固定连接有管道二，所述管道二下方设置有灯罩，所述灯罩右侧活动安装有开关，所述开关下方固定连接有导线，所述导线一端固定连接有发控制盒，所述发控制盒下端固定安装有蓄电池，所述主体底部固定连接有支撑腿，所述支撑腿一端活动连接有万向轮。
优选的，所述控制盒与外界电源电性连接。
优选的，所述主体表面设置有温湿度传感器与粉尘传感器。
优选的，所述主体内部固定安装有储液箱、冷凝器和集水箱。
优选的，所述主体表面还设置有灯罩，可安装灯泡与内部发控制盒和蓄电池导线连接。
本实用新型提供了一种矿井采空区及进风巷道降温防止自燃装置，具有以下有益效果：
(1)本实用新型通过设置主体表面设置有温湿度传感器与粉尘传感器，温湿度传感器与粉尘传感器对空气的温度、湿度和粉尘浓度进行实时检测，若温度、湿度或粉尘浓度超过设置好的报警值，所述喇叭发出警报声，提醒工作人员进行降温、除湿或除尘工作。
(2)本实用新型的优点在于，通过主体内部固定安装有储液箱、冷凝器和集水箱，储液箱内的液态冷凝剂进入冷凝器中，液态冷凝剂带走气体中的热量，同时使气体中的水蒸气凝结成水珠，落入集水箱中，低温、干燥的气体通过出气口排出，可进行除湿与降温，主体表面还设置有灯罩，可安装灯泡与内部发控制盒和蓄电池导线连接，进行工作时，若发生一些突发情况致使矿井中的线路出现断路，矿井下的照明设备将瘫痪，整个矿井下将会是漆黑一片，而矿井工人自带的照明灯也会因长时间得不到充电而熄灭，此时，可起到照明的效果。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

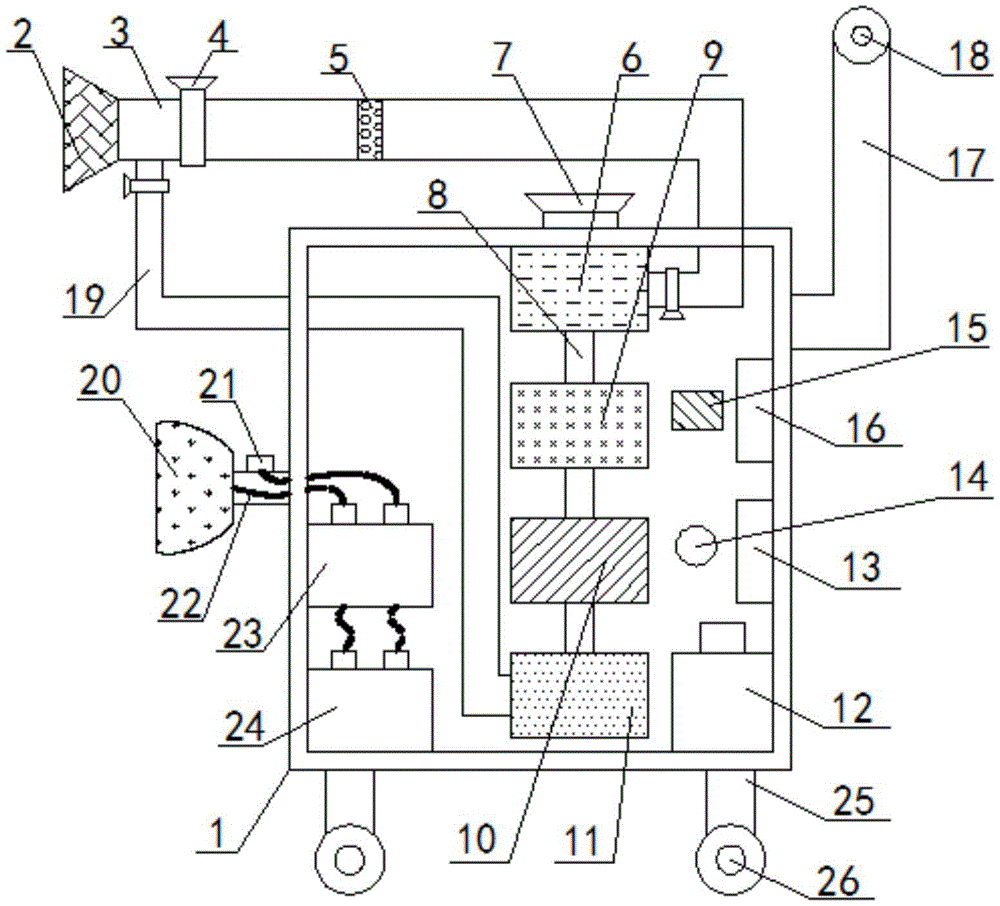

图1为本实用新型的整体结构示意图。
图2为本实用新型的局部结构示意图。
图3为本实用新型的灯罩结构示意图。
图中：1-主体、2-出气口、3-管道一、4-阀门、5-过滤网、6-水箱、7-进水口、8-连接管、9-储液箱、10-冷凝器、11-集水箱、12-控制盒、13-温湿度传感器、14-指示灯、15-喇叭、16-粉尘传感器、17-连接杆、18-推手、19-管道二、20-灯罩、21-开关、22-导线、23-发控制盒、24-蓄电池、25-支撑腿、26-万向轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至3，本实用新型实施例中，一种矿井采空区及进风巷道降温防止自燃装置，包括：主体1、出气口2、管道一3、阀门4、过滤网5、水箱6、进水口7、连接管8、储液箱9、冷凝器10、集水箱11、控制盒12、温湿度传感器13、指示灯14、喇叭15、粉尘传感器16、连接杆17、推手18、管道二19、灯罩20、开关21、导线22、发控制盒23、蓄电池24、支撑腿25和万向轮26，主体1顶部左侧固定安装有出气口2，出气口2右侧固定连接有管道一3，管道一3表面活动安装有阀门4，阀门4右侧设置有过滤网5，管道一3一端固定连接有水箱6，水箱6顶部设置有进水口7，水箱6下方固定连接有连接管8，连接管8下方固定连接有储液箱9，储液箱9下方固定安装有冷凝器10，冷凝器10下方固定安装有集水箱11，集水箱11右侧固定安装有控制盒12，控制盒12上方设置有温湿度传感器13，温湿度传感器13左侧设置有指示灯14，指示灯14上方固定安装有喇叭15，喇叭15右侧设置有粉尘传感器16，粉尘传感器16右上方固定连接有连接杆17，连接杆17一端设置有推手18，管道一3下方固定连接有管道二19，管道二19下方设置有灯罩20，灯罩20右侧活动安装有开关21，开关21下方固定连接有导线22，导线22一端固定连接有发控制盒23，发控制盒23下端固定安装有蓄电池24，主体1底部固定连接有支撑腿25，支撑腿25一端活动连接有万向轮26。
其中，控制盒12与外界电源电性连接，温湿度传感器13与粉尘传感器16与控制盒12信号连接。
其中，主体1表面设置有温湿度传感器13与粉尘传感器16，温湿度传感器13与粉尘传感器16对空气的温度、湿度和粉尘浓度进行实时检测，若温度、湿度或粉尘浓度超过设置好的报警值，所述喇叭15发出警报声，提醒工作人员进行降温、除湿或除尘工作。
其中，主体1内部固定安装有储液箱9、冷凝器10和集水箱11，储液箱9内的液态冷凝剂进入冷凝器10中，液态冷凝剂带走气体中的热量，同时使气体中的水蒸气凝结成水珠，落入集水箱11中，低温、干燥的气体通过出气口2排出，可进行除湿与降温。
其中，主体1表面还设置有灯罩20，可安装灯泡与内部发控制盒23和蓄电池24导线连接，进行工作时，若发生一些突发情况致使矿井中的线路出现断路，矿井下的照明设备将瘫痪，整个矿井下将会是漆黑一片，而矿井工人自带的照明灯也会因长时间得不到充电而熄灭，此时，可起到照明的效果。
工作原理，首先，控制盒12与外界电源电性连接，温湿度传感器13与粉尘传感器16与控制盒12信号连接，温湿度传感器13与粉尘传感器16对空气的温度、湿度和粉尘浓度进行实时检测，若温度、湿度或粉尘浓度超过设置好的报警值，所述喇叭15发出警报声，提醒工作人员进行降温、除湿或除尘工作，储液箱9内的液态冷凝剂进入冷凝器10中，液态冷凝剂带走气体中的热量，同时使气体中的水蒸气凝结成水珠，落入集水箱11中，低温、干燥的气体通过出气口2排出，进行除湿与降温，且主体1表面还设置有灯罩20，可安装灯泡与内部发控制盒23和蓄电池24导线连接，进行工作时，若发生一些突发情况致使矿井中的线路出现断路，矿井下的照明设备将瘫痪，整个矿井下将会是漆黑一片，而矿井工人自带的照明灯也会因长时间得不到充电而熄灭，此时，可起到照明的效果。
