一种市政消防的升降式消防器放置箱

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:安全防护
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及消防设备技术领域,更具体的,涉及一种消防器放置箱技术领域。


背景技术

火灾是指在时间或空间上失去控制的灾害性燃烧现象,在各种灾害中,火灾是最经常、最普遍地威胁公众安全和社会发展的主要灾害之一,人类能够对火进行利用和控制,是文明进步的一个重要标志,所以说人类使用火的历史与同火灾作斗争的历史是相伴相生的,人们在用火的同时,不断总结火灾发生的规律,尽可能地减少火灾及其对人类造成的危害,在遇到火灾时人们需要安全、尽快的逃生,而随着生活质量的提高,现有的每家每户都配备汽车,而汽车着火时总是不能再第一时间扑灭,因为消防车以及消防员不能第一时间到达,而车辆配备的消防器容量都较低,不足以扑灭火势,而在马路边设置消防器材又容易被蓄意破坏或是遗失。


实用新型内容

本实用新型旨在于解决背景技术中提出的问题,从而提供一种市政消防的升降式消防器放置箱。

为实现上述目的,本实用新型提供如下技术方案:一种市政消防的升降式消防器放置箱,包括装置收纳箱、电动伸缩杆、收纳升降箱、收纳凹槽、卡接凹槽、转动轴柱、侧向活动盖板、顶部延伸板、顶部盖板和活动防护盖,所述装置收纳箱左右两侧固定连接有电动伸缩杆,所述装置收纳箱内侧表面卡接设置有收纳升降箱,所述收纳升降箱左右两侧嵌套设置有收纳凹槽,且电动伸缩杆位于收纳凹槽内侧,所述收纳升降箱中间表面嵌套设置有卡接凹槽,所述收纳升降箱前后两侧中间固定连接有转动轴柱,所述收纳升降箱通过转动轴柱固定连接有侧向活动盖板,所述收纳升降箱顶部前后两端左右两侧固定连接有顶部延伸板,且顶部延伸板与侧向活动盖板呈卡接设置,所述收纳升降箱和侧向活动盖板顶部表面均固定连接有顶部盖板,所述收纳升降箱顶部卡接设置有活动防护盖。

优选的,所述收纳凹槽的深度与电动伸缩杆的直径相同。

优选的,所述侧向活动盖板呈三角状设置,且侧向活动盖板的活动角度为0-90°。

优选的,所述侧向活动盖板分布有一对,且侧向活动盖板之间呈反向设置。

优选的,所述收纳升降箱顶部设置有控制开关,且控制开关位于活动防护盖内部。

优选的,所述控制开关与电动伸缩杆呈电性连接。

有益效果:

1、该种市政消防的升降式消防器放置箱设置有侧向活动盖板,侧向活动盖板呈三角状设置,且侧向活动盖板的活动角度为0-90°,使用时在收纳升降箱内装载1-4个灭火罐,然后电动伸缩杆收缩将收纳升降箱收纳进装置收纳箱内,而当收纳升降箱收缩使侧向活动盖板外侧会与装置收纳箱接触,从而使得侧向活动盖板向收纳升降箱一侧转动,从而使得侧向活动盖板闭合,使得装置整体被埋藏与地面下方,不易被破坏,当附近发生火灾时使用者打开活动防护盖,然后按下控制开关,然后电动伸缩杆伸展将收纳升降箱推出,当收纳升降箱推出一定的距离时,侧向活动盖板不在受到装置收纳箱的挤压,从而使得侧向活动盖板通过转动轴柱相两侧展开,露出装置内部预设好的灭火罐。

2、其次,顶部延伸板与侧向活动盖板呈卡接设置,当侧向活动盖板闭合时,侧向活动盖板会与顶部延伸板卡接,使得顶部延伸板卡接进侧向活动盖板内侧,这样设置的目的是使得侧向活动盖板与收纳升降箱卡接后,收纳升降箱内部空间更加的密封,从而使得装置内部的消防器材不易损坏。


附图说明

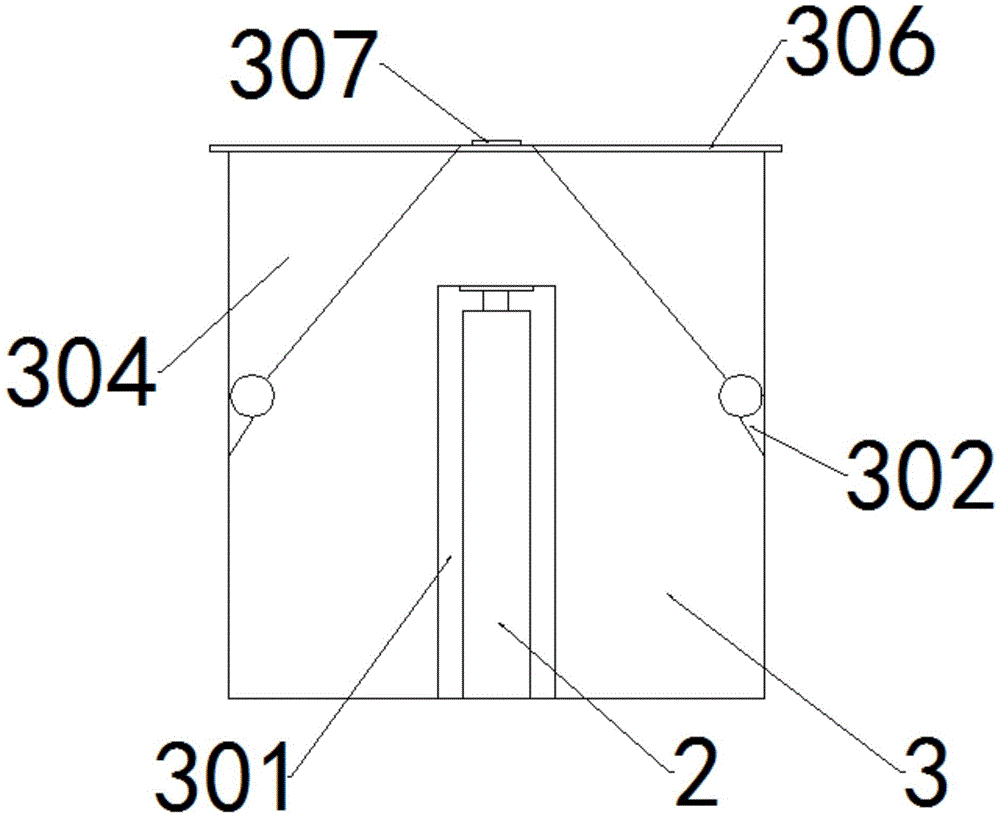

图1为本实用新型的整体正面结构示意图。

图2为本实用新型的整体侧面结构示意图。

图3为本实用新型的整体俯视结构示意图。

图4为本实用新型的收纳升降箱使用状态结构示意图。

图1-4中:1-装置收纳箱,2-电动伸缩杆,3-收纳升降箱,301-收纳凹槽,302-卡接凹槽,303-转动轴柱,304-侧向活动盖板,305-顶部延伸板,306-顶部盖板,307-活动防护盖。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1至4,本实用新型实施例中,一种市政消防的升降式消防器放置箱,包括装置收纳箱1、电动伸缩杆2、收纳升降箱3、收纳凹槽301、卡接凹槽302、转动轴柱303、侧向活动盖板304、顶部延伸板305、顶部盖板306和活动防护盖307,装置收纳箱1左右两侧固定连接有电动伸缩杆2,装置收纳箱1内侧表面卡接设置有收纳升降箱3,收纳升降箱3左右两侧嵌套设置有收纳凹槽301,且电动伸缩杆2位于收纳凹槽301内侧,收纳升降箱3中间表面嵌套设置有卡接凹槽302,收纳升降箱3前后两侧中间固定连接有转动轴柱303,收纳升降箱3通过转动轴柱303固定连接有侧向活动盖板304,收纳升降箱3顶部前后两端左右两侧固定连接有顶部延伸板305,且顶部延伸板305与侧向活动盖板304呈卡接设置,收纳升降箱3和侧向活动盖板304顶部表面均固定连接有顶部盖板306,收纳升降箱3顶部卡接设置有活动防护盖307。

本实施例中,收纳凹槽301的深度与电动伸缩杆2的直径相同,使得收纳升降箱3升降时不易发生机械故障。

本实施例中,侧向活动盖板304分布有一对,且侧向活动盖板304之间呈反向设置。

本实施例中,收纳升降箱3顶部设置有控制开关,且控制开关位于活动防护盖307内部,从而起到一个保护控制开关的作用。

本实施例中,控制开关与电动伸缩杆2呈电性连接。

本实施例中,侧向活动盖板304呈三角状设置,且侧向活动盖板304的活动角度为0-90°,使用时在收纳升降箱3内装载1-4个灭火罐,然后电动伸缩杆2收缩将收纳升降箱3收纳进装置收纳箱1内,而当收纳升降箱3收缩使侧向活动盖板304外侧会与装置收纳箱1接触,从而使得侧向活动盖板304向收纳升降箱3一侧转动,从而使得侧向活动盖板304闭合,使得装置整体被埋藏与地面下方,不易被破坏,当附近发生火灾时使用者打开活动防护盖307,然后按下控制开关,然后电动伸缩杆2伸展将收纳升降箱3推出,当收纳升降箱3推出一定的距离时,侧向活动盖板304不在受到装置收纳箱1的挤压,从而使得侧向活动盖板304通过转动轴柱303相两侧展开,露出装置内部预设好的灭火罐。

本实施例中,顶部延伸板305与侧向活动盖板304呈卡接设置,当侧向活动盖板304闭合时,侧向活动盖板304会与顶部延伸板305卡接,使得顶部延伸板305卡接进侧向活动盖板304内侧,这样设置的目的是使得侧向活动盖板304与收纳升降箱3卡接后,收纳升降箱3内部空间更加的密封,从而使得装置内部的消防器材不易损坏。

工作原理:使用时先将装置收纳箱1设置到道路内部,然后使用时在收纳升降箱3内装载1-4个灭火罐,然后电动伸缩杆2收缩将收纳升降箱3收纳进装置收纳箱1内,而当收纳升降箱3收缩使侧向活动盖板304外侧会与装置收纳箱1接触,从而使得侧向活动盖板304向收纳升降箱3一侧转动,从而使得侧向活动盖板304闭合,且当侧向活动盖板304闭合时,侧向活动盖板304会与顶部延伸板305卡接,使得顶部延伸板305卡接进侧向活动盖板304内侧,这样设置的目的是使得侧向活动盖板304与收纳升降箱3卡接后,收纳升降箱3内部空间更加的密封,使得装置整体被埋藏与地面下方,不易被破坏,当附近发生火灾时使用者打开活动防护盖307,然后按下控制开关,然后电动伸缩杆2伸展将收纳升降箱3推出,当收纳升降箱3推出一定的距离时,侧向活动盖板304不在受到装置收纳箱1的挤压,从而使得侧向活动盖板304通过转动轴柱303相两侧展开。

以上的仅是本实用新型的优选实施方式,应当指出,对于本领域的技术人员来说,在不脱离本实用新型构思的前提下,还可以作出若干变形和改进,这些也应该视为本实用新型的保护范围,这些都不会影响本实用新型实施的效果和专利的实用性。
