一种高强度PVC管用管径测量装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:橡胶塑料
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型属于测量技术领域,具体为一种高强度PVC管用管径测量装置。


背景技术

目前各种PVC管在各种领域使用非常普遍,然而各个领域对PVC管的要求也是相当严格,常规的PVC管的连接方式有粘接和密封胶圈,这两种连接方式对PVC管的管径有着一定的要求,对于一般PVC管的管径测量时工作人员使用普通卡尺精度不高,测量较大的PVC管时尺子不够长度,较大的PVC管容易受外力作用下产生不圆度,使得工作人员难以测量不圆度,影响工作人员的对接工作。


实用新型内容

(一)解决的技术问题

为了克服现有技术的上述缺陷,本实用新型提供了一种高强度PVC管用管径测量装置,解决了对于一般PVC管的管径测量时工作人员使用普通卡尺精度不高,测量较大的PVC管时尺子不够长度,较大的PVC管容易受外力作用下产生不圆度,使得工作人员难测量不圆度,影响工作人员的对接工作的问题。

(二)技术方案

为实现上述目的,本实用新型提供如下技术方案:一种高强度PVC管用管径测量装置,包括盒体,所述盒体的表面与可活动度量块的内壁套接,所述可活动度量块内壁的下表面与滑块的下表面固定块连接,所述盒体的下表面开设有滑道,所述滑块滑动连接在滑道内,所述盒体内滑动连接有滑条,所述滑条的下表面开设有第一滑槽,所述滑块滑动连接在滑槽内,所述滑条左侧面开设的凹槽内设置有第一弹性伸缩杆,所述第一弹性伸缩杆的左端与连接块的右侧面固定连接。

所述滑条的左端与第一卡条的右端固定连接,所述第一卡条的左端卡接在第二卡条的底端,所述第二卡条的下表面与第二弹性伸缩杆的顶端固定连接,所述第二弹性伸缩杆的底端与盒体内壁的下表面固定连接,所述盒体左侧面开设的通孔内滑动连接有固定杆,所述固定杆的右端与第三弹性伸缩杆的左端固定连接,所述固定杆的上表面与刻度块的底端固定连接,所述刻度块与第二滑槽滑动连接,所述第二滑槽开设在盒体的上表面,所述盒体的正面和上表面与滑条的正面均设置有刻度条,所述盒体的背面设置有第二紧固螺钉。

作为本实用新型的进一步方案:所述滑条的右端和固定杆的左端分别设置有第一滚轮和第二滚轮。

作为本实用新型的进一步方案:所述第二卡条滑动连接在盒体上表面开设的通孔内。

作为本实用新型的进一步方案:所述可活动度量块的上表面螺纹连接有第一紧固螺钉,所述第一紧固螺钉的底端设置有橡胶垫。

作为本实用新型的进一步方案:所述盒体的表面卡接有固定度量块,所述固定度量块的右侧面与零刻度平行。

作为本实用新型的进一步方案:所述滑条的上表面与第二挡块的下表面固定连接,所述盒体的下表面与第一挡块的上表面固定连接。

(三)有益效果

与现有技术相比,本实用新型的有益效果在于:

1、该高强度PVC管用管径测量装置,通过设置盒体、第一滚轮、第三弹性伸缩杆、滑条和刻度块,在使用时将滑条伸长,使得能够在PVC管内壁接触两端,这时工作人员即可转动该管径测量装置,使得第一滚轮和第二滚轮在PVC管内壁滑动,当PVC管内壁圆度有变化时,刻度块就会下压,工作人员再查看具体刻度条即可,这种方式极大的便捷了较大的PVC管不圆度不方便测量的情况,使得工作人员方便对PVC管对接。

2、该高强度PVC管用管径测量装置,通过设置固定度量块、可活动度量块、滑条、第一弹性伸缩杆和第一紧固螺钉,使得工作人员测量管径时,对于较大的PVC管可以按下第二卡条使得滑条在第一弹性伸缩杆的作用下弹出,拉长后再将可活动度量块滑动至滑条上,再使用第一紧固螺钉调节可活动度量块套接的牢固度,使得该管径测量装置能够测量较大的PVC管,极大的提升了实用性,大大降低了工作人员的工作难度。

3、该高强度PVC管用管径测量装置,通过设置固定度量块和可活动度量块,固定度量块与零刻度对齐,可活动度量块又是直接在滑条中滑动,使得就算滑条拉出时可活动度量块都能够保持测量精度,在到达测量值后第一紧固螺钉能够对可活动度量块进行固定,确保测量精度不会变化。


附图说明

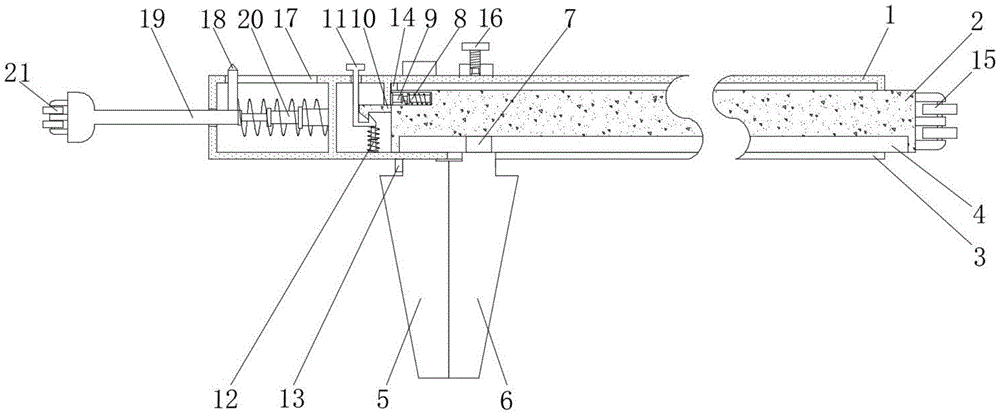

图1为本实用新型正视的剖面结构示意图;

图2为本实用新型正视的结构示意图;

图3为本实用新型俯视的结构示意图;

图4为本实用新型滑条正视的结构示意图;

图5为本实用新型可活动度量块右视的结构示意图;

图中:1盒体、2滑条、3滑道、4第一滑槽、5固定度量块、6可活动度量块、7滑块、8第一弹性伸缩杆、9连接块、10第一卡条、11第二卡条、12第二弹性伸缩杆、13第一挡块、14第二挡块、15第一滚轮、16第一紧固螺钉、17第二滑槽、18刻度块、19固定杆、20第三弹性伸缩杆、21第二滚轮、22第二紧固螺钉。


具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-5所示,本实用新型提供一种技术方案:一种高强度PVC管用管径测量装置,包括盒体1,盒体1的表面与可活动度量块6的内壁套接,可活动度量块6的上表面螺纹连接有第一紧固螺钉16,第一紧固螺钉16的底端设置有橡胶垫,通过设置第一紧固螺钉16,使得可活动度量块6在移动至指定刻度时可以拧紧第一紧固螺钉16,使得可活动度量块6临时固定在指定刻度位置,通过设置橡胶垫,使得第一紧固螺钉16在旋转时并不会对盒体1和滑条2的表面造成磨损,并且使得固定更为牢固,可活动度量块6内壁的下表面与滑块7的下表面固定块连接,盒体1的下表面开设有滑道3,滑块7滑动连接在滑道3内,盒体1内滑动连接有滑条2,盒体1的表面卡接有固定度量块5,固定度量块5的右侧面与零刻度平行,通过设置固定度量块5,固定度量块5与零刻度平行使得方便工作人员进行测量,固定度量块5是不可移动的,就会使得测量时刻度只需要确保可活动度量块6的位置到达指定刻度处就可以,滑条2的下表面开设有第一滑槽4,滑块7滑动连接在滑槽4内,滑条2左侧面开设的凹槽内设置有第一弹性伸缩杆8,滑条2的上表面与第二挡块14的下表面固定连接,盒体1的下表面与第一挡块13的上表面固定连接,通过设置第二挡块14,使得滑条2向右移动时第二挡块14会被盒体1阻挡下来,这就使得滑条2不会直接掉落出来,起到了很好的限位作用,第一弹性伸缩杆8的左端与连接块9的右侧面固定连接。

滑条2的左端与第一卡条10的右端固定连接,第一卡条10的左端卡接在第二卡条11的底端,第二卡条11滑动连接在盒体1上表面开设的通孔内,通过设置第二卡条11,使得第一卡条10能够与第二卡条11卡接在一起,使得滑条2能够固定在盒体1内部,当工作人员使用时只需要按下第二卡条11顶端,滑条2就会弹出,第二卡条11的下表面与第二弹性伸缩杆12的顶端固定连接,第二弹性伸缩杆12的底端与盒体1内壁的下表面固定连接,盒体1左侧面开设的通孔内滑动连接有固定杆19,滑条2的右端和固定杆19的左端分别设置有第一滚轮15和第二滚轮21,通过设置第一滚轮15,该第一滚轮15为定向滚轮使得第一滚轮15在PVC管内壁滚动时能够定向滚动,使得该管径测量装置能够稳定旋转,固定杆19的右端与第三弹性伸缩杆20的左端固定连接,固定杆19的上表面与刻度块18的底端固定连接,刻度块18与第二滑槽17滑动连接,第二滑槽17开设在盒体1的上表面,盒体1的正面和上表面与滑条2的正面均设置有刻度条,盒体1的背面设置有第二紧固螺钉22。

本实用新型的工作原理为:

S1、在工作人员使用时,首先拧松第一紧固螺钉16使得可活动度量块6可以开始滑动,随即将可活动度量块6向右移动,使得可活动度量块6带动滑块7在第一滑槽4中滑动,将固定度量块5的右侧面贴合PVC管的一端,使其可活动度量块6的左侧面贴合PVC管的另一端,即可测量出管径的大小。

S2、如果PVC管的管径较大的话,工作人员按压第二卡条11的顶端,使得第二卡条11压动第二弹性伸缩杆12,当第二卡条11继续下压时,第二卡条11与第一卡条10就会结束卡接状态,使得第一弹性伸缩杆8迅速弹出,推动连接块9将力作用在盒体1上,使得滑条2能够迅速弹出,当滑条2滑出至最长时第二挡块14就会被盒体1内壁挡住,使得滑条2不会滑落出来;

S3、至此工作人员移动可活动度量块6即可进行测量,在需要测量较大的PVC管的不圆度时,首先使得第一滚轮15贴合PVC管内壁的一端,在不断伸长滑条2使得直至第二滚轮21贴合PVC管内壁的另一端,随即工作人员即可拧紧第二紧固螺钉22,再缓慢旋转该管径测量装置,使得第一滚轮15和第二滚轮21开始旋转,当管径缩小时固定杆19压动第三弹性伸缩杆20使得刻度块18位移,工作人员即可查看具体变化刻度。

在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明,但是本专利并不限于上述实施方式,在本领域的普通技术人员所具备的知识范围内,还可以在不脱离本专利宗旨的前提下作出各种变化。
