技术领域
本实用新型涉及焦煤技术领域，具体来说，涉及一种焦煤燃烧煤烟出口空气监测装置。
背景技术
烟煤燃烧产生浓烟，浓烟一般通过高塔进行先净化在排烟，排烟出口空气监测十分必要，监测浓烟是否达到排放标准，但排烟出口均在高塔顶端，地面接电不方便，且一般的空气检测仪不易安装，因此，急需一种焦煤燃烧煤烟出口空气监测装置。
实用新型内容
(一)技术问题
综上所述，本实用新型是一种焦煤燃烧煤烟出口空气监测装置，以解决上述烟煤燃烧产生浓烟，浓烟一般通过高塔进行先净化在排烟，排烟出口空气监测十分必要，监测浓烟是否达到排放标准，但排烟出口均在高塔顶端，地面接电不方便，且一般的空气检测仪不易安装的问题。
(二)技术方案
本实用新型提供了一种焦煤燃烧煤烟出口空气监测装置,包括：发电装置、固定杆、空气监测仪、配件箱、固定架、固定槽、固定块、固定螺杆、固定榫头、防松孔和防松块，所述发电装置一侧固定连接设有固定杆，所述固定杆一端固定连接设有配件箱，所述配件箱底端左侧设有空气监测仪，所述空气监测仪通过固定杆与配件箱一侧底端固定连接，所述配件箱另一侧固定连接设有固定架，所述固定架顶端内部固定连接设有固定槽，所述固定架内部活动连接设有固定块，所述固定块顶端固定连接设有固定榫头，且固定榫头与固定槽活动连接，所述固定榫头一侧中间固定连接设有防松孔，所述防松孔通过螺栓活动连接设有防松块，所述固定块一侧面活动连接设有固定螺杆，且固定螺杆与固定架一侧面活动连接；
所述发电装置包括：扇叶、发电机、轴承和风向标，所述发电装置底端固定连接设有扇叶，所述扇叶顶端固定连接设有发电机，所述发电机顶端固定连接设有轴承，且轴承与固定杆一端固定连接，所述轴承顶端固定连接设有风向标；
所述配件箱包括：蓄电池、存储模块和通讯模块，所述配件箱顶端固定连接设有蓄电池，所述蓄电池底端固定连接设有存储模块，所述存储模块底端固定连接设有通讯模块。
优选的，所述发电机与蓄电池电性连接，蓄电池与空气监测仪、存储模块和通讯模块电性连接。
优选的，所述固定架为L型结构。
优选的，所述防松块宽度大于固定槽的宽度。
优选的，所述固定榫头与固定槽镶嵌。
优选的，所述固定螺杆卡接在固定块内部。
(三)有益效果
1、本实用新型通过设置固定架、固定块和防送块，使焦煤燃烧煤烟出口空气监测装置便于安装在煤烟出口，通过设置发电装置，使焦煤燃烧煤烟出口空气监测装置可通过煤烟进行进行发电给焦煤燃烧煤烟出口空气监测装置供能。
2、本实用优点在于通过设置通讯模块，使焦煤燃烧煤烟出口空气监测装置可通过远处终端进行控制和接受检测数据。
附图说明

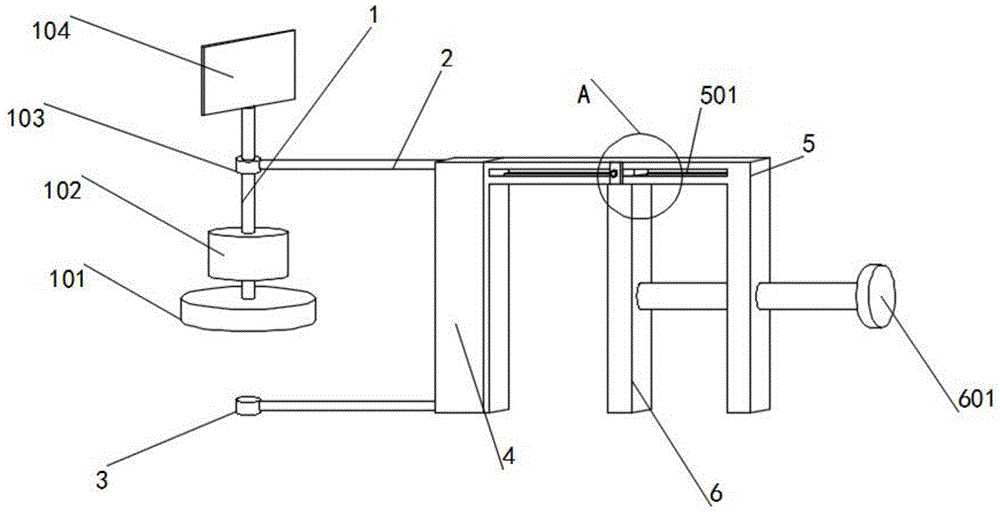

图1是本实用新型的整体结构示意图。
图2是本实用新型的固定架剖面图。
图3是本实用新型的图1A处结构放大图。
在图1至图3，部件名称或线条与附图编号的对应关系为：
发电装置-1，扇叶-101，发电机-102，轴承-103，风向标-104，固定杆-2，空气监测仪-3，配件箱-4，蓄电池-401，存储模块-402，通讯模块-403，固定架-5，固定槽-501，固定块-6，固定螺杆-601，固定榫头-602，防松孔-603，防松块-7。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
实施例：
请参阅图1-3，本实用新型一种焦煤燃烧煤烟出口空气监测装置,包括：发电装置1、固定杆2、空气监测仪3、配件箱4、固定架5、固定槽501、固定块6、固定螺杆601、固定榫头602、防松孔603和防松块7，发电装置1一侧固定连接设有固定杆2，固定杆2一端固定连接设有配件箱4，配件箱4底端左侧设有空气监测仪3，空气监测仪3通过固定杆2与配件箱4一侧底端固定连接，配件箱4另一侧固定连接设有固定架5，固定架5顶端内部固定连接设有固定槽501，固定架5内部活动连接设有固定块6，固定块6顶端固定连接设有固定榫头602，且固定榫头602与固定槽501活动连接，固定榫头602一侧中间固定连接设有防松孔603，防松孔603通过螺栓活动连接设有防松块7，固定块6一侧面活动连接设有固定螺杆601，且固定螺杆601与固定架5一侧面活动连接；
发电装置1包括：扇叶101、发电机102、轴承103和风向标104，发电装置1底端固定连接设有扇叶101，扇叶101顶端固定连接设有发电机102，发电机102顶端固定连接设有轴承103，且轴承103与固定杆2一端固定连接，轴承103顶端固定连接设有风向标104；
配件箱4包括：蓄电池401、存储模块402和通讯模块403，配件箱4顶端固定连接设有蓄电池401，蓄电池401底端固定连接设有存储模块402，存储模块402底端固定连接设有通讯模块403。
其中，发电机102与蓄电池401电性连接，蓄电池401与空气监测仪3、存储模块402和通讯模块403电性连接，当焦煤燃烧煤烟出口空气监测装置工作时，煤烟出口烟的流动带动扇叶101转动，扇叶101带动发电机102转动，发电机102发电发生给蓄电池401进行存储，当需要对焦煤燃烧煤烟出口空气监测时，蓄电池401对空气检测仪3进行供电，使空气检测仪3检测的数据发生给存储模块402进行存储，再通过通讯模块403发送给远程终端。
其中，固定架5为L型结构，使焦煤燃烧煤烟出口空气监测装置在安装时，只需先将固定架5挂在煤烟出口外壁上，在通过固定螺丝601将将固定块6固定在煤烟出口外壁上，使焦煤燃烧煤烟出口空气监测装置安装固定好。
其中，防松块7宽度大于固定槽501的宽度，使焦煤燃烧煤烟出口空气监测装置在安装时，固定块6固定好后，防松块7通过螺栓与防松孔603活动连接，使防松块7和固定槽501在螺栓的作用下使固定块6二次固定住，防止固定块6松动。
其中，固定榫头602与固定槽501镶嵌，使焦煤燃烧煤烟出口空气监测装置在安装时，固定块6顶端的固定榫头602在固定槽501内滑动。
其中，固定螺杆601卡接在固定块6内部，使焦煤燃烧煤烟出口空气监测装置在安装时，旋转固定螺杆601，固定块6不会跟随固定螺杆601旋转。
工作原理：
首先将本装置安装到煤烟出口处；
煤烟出口一般在高塔之上，地面接电上去很不方便；
使焦煤燃烧煤烟出口空气监测装置在安装时，只需先将固定架5挂在煤烟出口外壁上，在通过固定螺丝601将将固定块6固定在煤烟出口外壁上，使焦煤燃烧煤烟出口空气监测装置安装固定好；
使焦煤燃烧煤烟出口空气监测装置在安装时，固定块6固定好后，防松块7通过螺栓与防松孔603活动连接，使防松块7和固定槽501在螺栓的作用下使固定块6二次固定住，防止固定块6松动；
通讯模块403与远程终端连接；从远程控制和接收空气检测仪3对焦煤燃烧煤烟出口空气检测数据；
当焦煤燃烧煤烟出口空气监测装置工作时，煤烟出口烟的流动带动扇叶101转动，扇叶101带动发电机102转动，发电机102发电发生给蓄电池401进行存储，蓄电池401对空气检测仪3进行供电，当需要对焦煤燃烧煤烟出口空气监测时，远程终端发送电信号给通讯模块403，通讯模块403发送电信号给空气检测仪3，使空气检测仪3检测的数据发生给存储模块402进行存储，再通过通讯模块403发送给远程终端。
