技术领域
本实用新型涉及畜牧业技术领域,更具体地说,涉及一种畜牧用饲料粉碎混合装置。
背景技术
畜牧业,是指对动物进行人工养殖的过程。在对畜牧进行养殖时,需要对动物进行饲料投食,对于幼崽的投食时,需要事先将饲料进行粉碎,以助于更好的食用,此外为了提高畜牧的生长速率,常常需要在饲料中添加辅料。现有的饲料粉碎装置只能对成品的加工饲料进行粉碎,无法对饲料进行搅拌,在粉碎后不能达到饲料的标准还要进行二次粉碎,造成资源的浪费。
实用新型内容
为了解决上述的技术问题,本实用新型提供了一种畜牧用饲料粉碎混合装置,以解决现有的粉碎不彻底而浪费资源和不能对饲料进行搅拌等问题。
为了实现上述目的,本实用新型提供:一种畜牧用饲料粉碎混合装置,包括:粉碎箱、固定块、连接杆、滚轮、进料口、转轴一、连接筒、粉碎刀、引流板、转轴二、粉碎搅拌刀、电机一、滑板、出料口、电机二、控制板、下料槽,所述粉碎箱的下端焊接有固定块,所述固定块的固定连接有连接杆,所述连接杆的下端设有滚轮,所述粉碎箱的上端设有进料口,所述粉碎箱内部中间设有引流板,所述引流板的上一部分设有转轴一,所述转轴一的表面设有连接筒,所述连接筒的表面设有粉碎刀,所述引流板的下一部分设有转轴二,所述转轴二的表面设有粉碎搅拌刀,所述粉碎搅拌刀的下面设有滑板,所述粉碎箱的底部设有出料口,所述粉碎箱的后面设有电机一和控制板,所述粉碎箱的一侧设有电机二。
优选的,所述粉碎刀呈四锥体结构,且一面中间凸起形成刀刃。
优选的,所述粉碎搅拌刀为左右对称安装。
优选的,所述滑板倾斜设置于出料口顶部。
优选的,所述引流板为U形结构,且表面均匀分布有下料槽。
(三)有益效果
1、本实用新型解决了现有的粉碎不彻底而浪费资源和不能对饲料进行搅拌等问题。
2、其次,粉碎刀可以对饲料进行粉碎使的饲料达到标准要求,有利与动物的充分吸收。
3、再者,搅拌粉碎刀可以对饲料进行二次粉碎,在粉碎的过程中进行搅拌。
附图说明

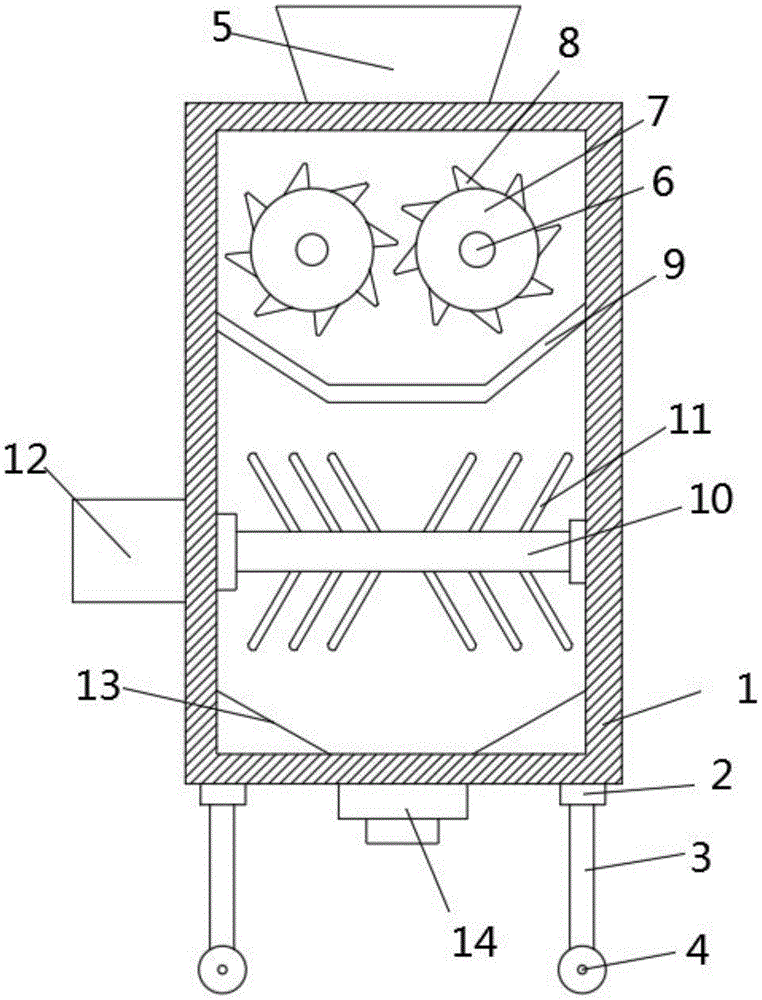

图1为本实用新型整体结构示意图。
图2为本实用新型粉碎刀结构图。
图3为本实用新型的侧视图。
图4为本实用新型的引流槽的结构图。
图中,部件名称与附图编号的对应关系为:粉碎箱1、固定块2、连接杆3、滚轮4、进料口5、转轴一6、连接筒7、粉碎刀8、引流板9、转轴二10、粉碎搅拌刀11、电机一12、滑板13、出料口14、电机二15、控制板16、下料槽17。
具体实施方式
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
实施例:
参阅图1-图4所示;
本实施例提供了一种畜牧用饲料粉碎混合装置,包括:粉碎箱1、固定块2、连接杆3、滚轮4、进料口5、转轴一6、连接筒7、粉碎刀8、引流板9、转轴二10、粉碎搅拌刀11、电机一12、滑板13、出料口14、电机二15、控制板16、下料槽17,粉碎箱1的下端焊接有固定块2,固定块2的固定连接有连接杆3,连接杆的下端设有滚轮4,粉碎箱1的上端设有进料口5,粉碎箱1内部中间设有引流板9,引流板9的上一部分设有转轴一6,转轴一6的表面设有连接筒7,连接筒7的表面设有粉碎刀8,引流板9的下一部分设有转轴二10,转轴二10的表面设有粉碎搅拌刀11,粉碎搅拌刀11的下面设有滑板13,粉碎箱1的底部设有出料口14,粉碎箱1的后面设有电机一12和控制板16,粉碎箱1的一侧设有电机二15。
其中,粉碎刀8呈四锥体结构,且一面中间凸起形成刀刃,可以更好的对饲料进行粉碎处理。
其中,粉碎搅拌刀11为左右对称安装,有利于对饲料的搅拌和排出。
其中,滑板13倾斜设置于出料口14顶部。
其中,引流板9为U形结构,且表面均匀分布有下料槽17,使得直径小于下料槽17的饲料通过,直径大于下料槽的无法通过进行粉碎。
工作原理:首先将饲料通过料口放入粉碎箱中,通过电机二15带动转轴一6转动,转轴一6带动连接筒7和粉碎刀8转动,对饲料进行粉碎,粉碎完成的饲料通过引流板9上的下料槽17落下,再通过电机二12带动转轴二10转动,转轴二10带动搅拌粉碎刀11转动对饲料进行搅拌和二次粉碎,最后通过出料口14将饲料排出收集。
