技术领域
本实用新型涉及建筑机械技术领域，更具体地说，涉及一种工地用钢筋精准切割装置。
背景技术
在机械加工过程中，板材切割常用方式有手工切割、半自动切割机切割及数控切割机切割。在建筑行业中，对于切割机的应用，主要是在钢筋的切割，在工地上工人需要对钢筋切割时，大多数是采用坐地式的钢筋切割机通过手按动式切割，这种切割方式不仅劳动强度大，且安全性较低，较长的钢筋不易固定，使用非常的麻烦，且切割精度不高等问题。
实用新型内容
(一)技术问题
为了解决上述的技术问题，本实用新型提供了一种工地用钢筋精准切割装置，以解决现有的切割方式不仅劳动强度大，且安全性较低，较长的钢筋不易固定，使用非常的麻烦，且切割精度不高等问题。
(二)技术方案
为了实现上述目的，本实用新型提供：一种工地用钢筋精准切割装置，包括：切割台、支撑腿、连接块、万向轮、支撑杆、顶杆、液压杆、电机、连接转轴、切割刀、滑槽、滑块、连接杆、圆环、紧固螺栓、旋转杆一、防护套一、切割槽、集灰盒、运送柜、载物杆、连接杆一、旋转杆二、防护套二、轴承、钢筋收放槽、橡胶垫、轨道，所述切割台的下端四个角分别焊接有支撑腿，所述支撑腿的下端固定连接有连接块，所述连接块之间固定连接有万向轮，所述切割台的上端两侧中间位置固定连接有支撑杆，所述支撑杆的上端固定连接有顶杆，所述顶杆的下端中间向右设有液压杆，所述液压杆的下端设有电机，所述电机的一端固定连接有连接转轴，所述连接转轴与切割刀固定连接，所述切割台的内部设有滑槽，所述滑槽两端设有滑块，所述滑块的上端固定连接连接杆，所述连接杆的上端固定连接有圆环，所述滑块的一端与紧固螺栓固定连接，所述紧固螺栓的另一端与旋转杆一固定连接，所述旋转杆一上设有防护套一，所述切割台的中间设有切割槽和轨道，所述切割槽的下端设有集灰盒和运送柜，所述运送柜的内部设有载物杆，所述载物杆的一端连接有连接杆一，所述连接杆一与旋转杆二固定连接，所述旋转杆二上面设有防护套二。
优选的，所述集灰盒在运送柜的内部。
优选的，所述载物杆的内部设有大小相同的钢筋收放槽。
优选的，所述载物杆水平设置。
优选的，所述圆环的内壁设有三个橡胶垫。
优选的，所述防护套一和防护套二为硅胶材料。
(三)有益效果
1、本实用新型解决了切割方式不仅劳动强度大，且安全性较低，较长的钢筋不易固定，使用非常的麻烦，且切割精度不高等问题。
2、其次，设有的载物杆可一将切割好的钢筋进行收纳方便运送，同时也避免切割好的钢筋乱丢而使其发生弯曲。
3、再者，设有的滑槽和滑块通过转动紧固螺栓来调接钢筋需要切割的长度，能够使钢筋切割的更加准确。
附图说明

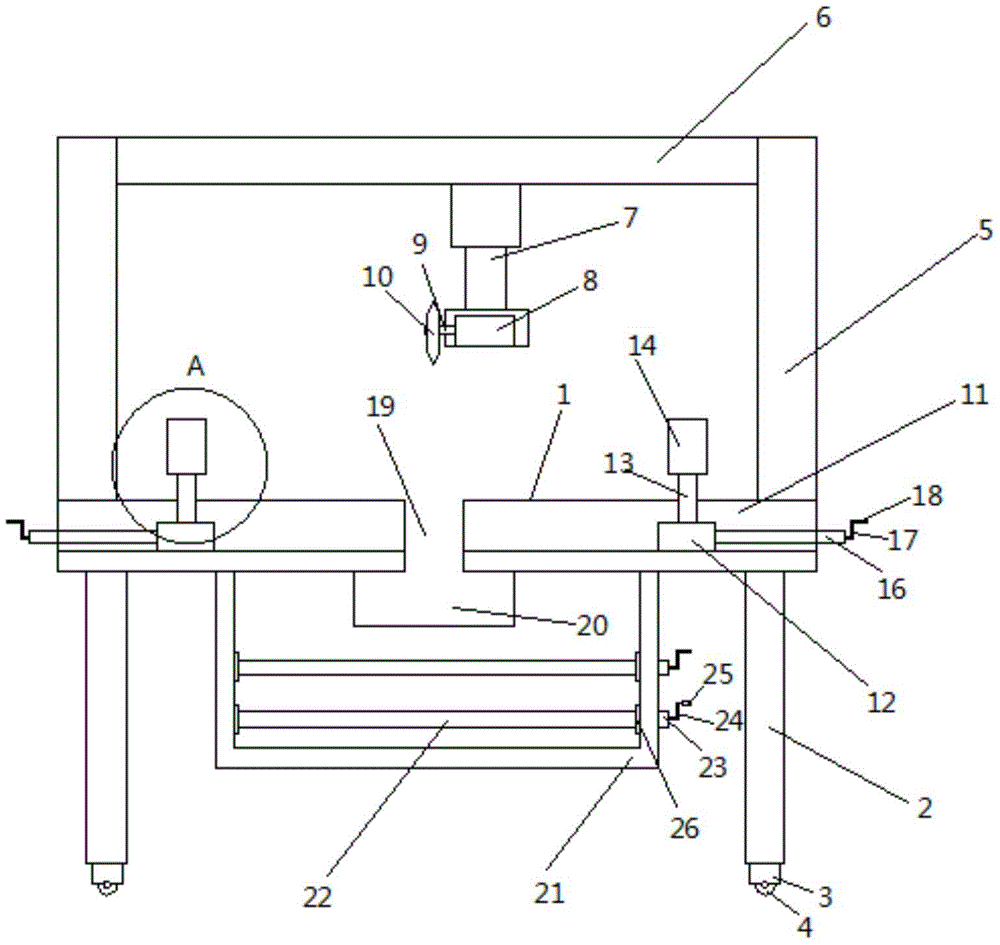

图1为本实用新型整体结构示意图。
图2为本实用新型结构载物杆的剖面图。
图3为本实用新型结构A处剖面图。
图4为本实用新型结构切割台俯视图。
图中，部件名称与附图编号的对应关系为：切割台1、支撑腿2、连接块3、万向轮4、支撑杆5、顶杆6、液压杆7、电机8、连接转轴9、切割刀10、滑槽11、滑块12、连接杆13、圆环14、紧固螺栓16、旋转杆一17、防护套一18、切割槽19、集灰盒20、运送柜21、载物杆22、连接杆一23、旋转杆二24、防护套二25、轴承26、钢筋收放槽27、橡胶垫28、轨道29。
具体实施方式
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例：
参阅图1-图4所示；
本实施例提供了一种工地用钢筋精准切割装置，包括：切割台1、支撑腿2、连接块3、万向轮4、支撑杆5、顶杆6、液压杆7、电机8、连接转轴9、切割刀10、滑槽11、滑块12、连接杆13、圆环14、紧固螺栓16、旋转杆一17、防护套一18、切割槽19、集灰盒20、运送柜21、载物杆22、连接杆一23、旋转杆二24、防护套二25、轴承26、钢筋收放槽27、橡胶垫28、轨道29，切割台1的下端四个角分别焊接有支撑腿2，支撑腿2的下端固定连接有连接块3，连接块3之间固定连接有万向轮4，切割台1的上端两侧中间位置固定连接有支撑杆5，支撑杆5的上端固定连接有顶杆6，顶杆6的下端中间向右设有液压杆7，液压杆7的下端设有电机8，电机8的一端固定连接有连接转轴9，连接转轴9与切割刀10固定连接，切割台1的内部设有滑槽11，滑槽11两端设有滑块12，滑块12的上端固定连接连接杆13，连接杆13的上端固定连接有圆环14，滑块12的一端与紧固螺栓16固定连接，紧固螺栓16的另一端与旋转杆一17固定连接，旋转杆一17上设有防护套一18，切割台1的中间设有切割槽19和轨道29，切割槽19的下端设有集灰盒20和运送柜21，运送柜21的内部设有载物杆22，载物杆22的一端连接有连接杆一23，连接杆一23与旋转杆二24固定连接，旋转杆二24上面设有防护套二25。
其中，集灰盒20在运送柜21的内部，集灰盒20设置在运送柜21的内部可以更好的收集切割时产生的碎屑和灰尘，避免了灰尘到处飞溅。
其中，载物杆22的内部设有大小相同的钢筋收放槽27，设置的钢筋收放槽27用来放置已经切割好的钢筋，避免切好的钢筋到处乱扔而使的钢筋发生弯曲变形。
其中，载物杆22水平设置，可以更好的放置切割好的钢筋，同时也方便放入和拿取。
其中，圆环14的内壁设有三个橡胶垫28，圆环14是用来支撑钢筋和固定的，内部的橡胶垫28可以更好的固定和保护钢筋使其表面避免刮坏和损伤。
其中，防护套一18和防护套二25为硅胶材料，硅胶具有防滑和防止摩擦的性质，可以保护工作者在转动旋转杆一17和旋转杆二24的时候对手的摩擦减少。
工作原理：在使用过程中将钢筋穿过圆环14放到切割台1上面，转动紧固螺栓16来调接钢筋的切割位置，然后在启动液压杆7来调节切割刀10的高度，然后在启动电机8对钢筋进行切割，将切割好的钢筋放到载物杆22中，通过转动载物杆22来转换钢筋收放槽27来放置切割好的钢筋，切割完成之后将切割好的钢筋从载物杆22中拿出使用。
