技术领域
本实用新型涉及辅料添加设备技术领域，具体为一种改性尼龙生产加工的组剂辅料添加装置。
背景技术
聚酰胺俗称尼龙，密度1.15g/cm，是分子主链上含有重复酰胺基团-[NHCO]-的热塑性树脂总称，包括脂肪族PA，脂肪-芳香族PA和芳香族PA。其中脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定，改性尼龙是尼龙的一种，在加工时需要进行调节辅料，辅料一般为粉末状，辅料堆积在料箱内部事件长久容易出现粘结的现象，影响辅料的输送。
为此，提出一种改性尼龙生产加工的组剂辅料添加装置。
实用新型内容
本实用新型的目的在于提供一种改性尼龙生产加工的组剂辅料添加装置，将物料导入料箱之后，第二电动机将会带动轴杆进行转动，轴杆将会带动搅拌叶对物料进行搅拌，避免物料出现粘合的现象，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种改性尼龙生产加工的组剂辅料添加装置，包括螺旋送料器和料箱，所述料箱位于螺旋送料器上侧，所述料箱上侧设置有进料口，所述料箱上端安装有第二电机，所述第二电机底端安装有减速器，所述减速器通过螺栓固定安装在料箱上侧，所述减速器底端安装有轴杆，所述轴杆底端伸入料箱内部，所述轴杆伸入料箱内部段外侧设置有多个搅拌叶，所述搅拌叶焊接在轴杆上侧，所述料箱底端设置有输料管，所述输料管上端通过螺栓固定安装在料箱底端，所述输料管底端通过螺栓固定安装在螺旋送料器上侧，所述螺旋送料器外侧设置有输料筒，所述输料筒前端设置有安装板，所述安装板焊接在输料筒前端，所述输料筒内部设置有螺旋杆，所述螺旋杆一端伸出输料筒外侧，所述螺旋杆伸出输料筒外侧段安装在第一电机上侧，所述第一电机通过螺栓固定安装在输料筒后端。
螺旋送料器用于对物料进行输送，第一电机用于带动螺旋杆进行旋转，输料管用于将料箱内部的物料导入螺旋送料器内部，料箱用于储存物料，进料口用于将物料导入料箱减速器用于减缓第二电机的转速，第二电机用于带动轴杆进行转动，螺旋杆用于将物料向前推进，输料筒用于对物料进行输送，安装板用于对螺旋送料器进行安装，搅拌叶用于对物料进行搅拌，轴杆用于带动搅拌叶进行旋转。
优选的，所述输料管上侧设置有蝶阀，所述蝶阀通过螺栓固定安装在输料管上侧。
蝶阀不仅能控制输料管开启和关闭，还能通过旋转不同的角度对输料管出料的口径进行调节，从而对输料管出料的速度进行调节。
优选的，所述安装板前端设置有软金属垫，所述软金属垫焊接在安装板前端。
软金属垫的质地较为柔软，在通过安装板对螺旋送料器安装时，软金属垫将会受压产生变形，对安装板和安装基体之间的空隙进行密封，使得安装板安装的更加稳定。
优选的，所述安装板与输料筒之间设置有侧支架，所述侧支架两端焊接在安装板外侧和输料筒底端。
侧支架与安装板和输料筒之间形成三角形，根据三角形具有稳定性的原理，使得安装板与输料筒之间焊接的更加稳定。
优选的，所述轴杆底端位于输料管上端位置设置有螺旋叶，所述螺旋叶焊接在轴杆底端位置。
螺旋叶在轴杆的带动下，能够将物料向输料管处推进，使得物料快速的通过输料管进入螺旋送料器1内部。
优选的，所述搅拌叶末端设置有刮板，所述刮板焊接在搅拌叶上侧，所述刮板与料箱内壁触碰连接。
搅拌叶在对物料进行搅拌时，刮板将会在搅拌叶带动下，对料箱内壁进行清理，避免物料附着在料箱内部难以清理。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型，将物料导入料箱之后，第二电动机将会带动轴杆进行转动，轴杆将会带动搅拌叶对物料进行搅拌，避免物料出现粘合的现象；
2、本实用新型，蝶阀不仅能控制输料管开启和关闭，还能通过旋转不同的角度对输料管出料的口径进行调节，从而对输料管出料的速度进行调节；
3、本实用新型，软金属垫的质地较为柔软，在通过安装板对螺旋送料器安装时，软金属垫将会受压产生变形，对安装板和安装基体之间的空隙进行密封，使得安装板安装的更加稳定。
附图说明

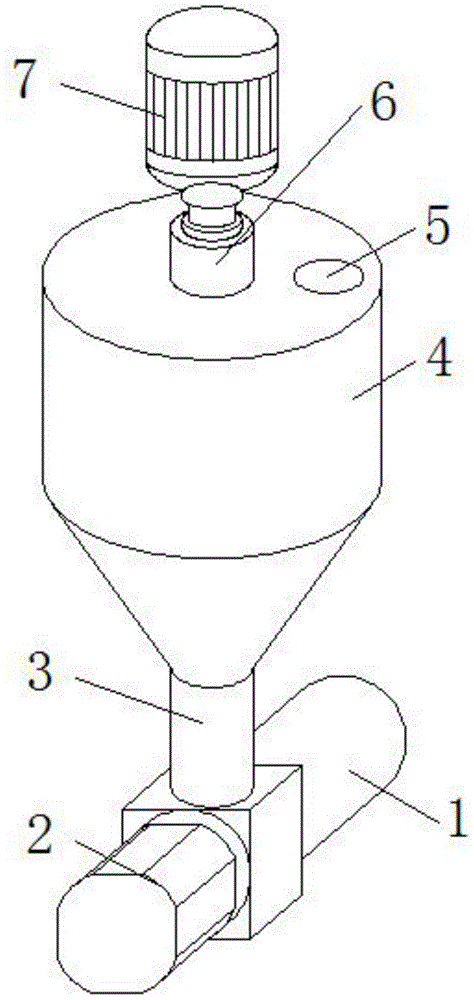

图1为本实用新型的结构示意图；
图2为本实用新型的料箱结构示意图；
图3为本实用新型的螺旋送料器结构示意图。
图中：1、螺旋送料器；2、第一电机；3、输料管；4、料箱；5、进料口；6、减速器；7、第二电机；8、螺旋杆；9、输料筒；10、侧支架；11、安装板；12、软金属垫；13、刮板；14、搅拌叶；15、轴杆；16、蝶阀；17、螺旋叶。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种改性尼龙生产加工的组剂辅料添加装置，如图1-3所示，包括螺旋送料器1和料箱4，料箱4位于螺旋送料器1上侧，料箱4上侧设置有进料口5，料箱4上端安装有第二电机7，第二电机7底端安装有减速器6，减速器6通过螺栓固定安装在料箱4上侧，减速器6底端安装有轴杆15，轴杆15底端伸入料箱4内部，轴杆15伸入料箱4内部段外侧设置有多个搅拌叶14，搅拌叶14焊接在轴杆15上侧，料箱4底端设置有输料管3，输料管3上端通过螺栓固定安装在料箱4底端，输料管3底端通过螺栓固定安装在螺旋送料器1上侧，螺旋送料器1外侧设置有输料筒9，输料筒9前端设置有安装板11，安装板11焊接在输料筒9前端，输料筒9内部设置有螺旋杆8，螺旋杆8一端伸出输料筒9外侧，螺旋杆8伸出输料筒9外侧段安装在第一电机2上侧，第一电机2通过螺栓固定安装在输料筒9后端。
通过上述技术方案，螺旋送料器1用于对物料进行输送，第一电机2用于带动螺旋杆8进行旋转，输料管3用于将料箱4内部的物料导入螺旋送料器1内部，料箱4用于储存物料，进料口5用于将物料导入料箱4减速器6用于减缓第二电机7的转速，第二电机7用于带动轴杆15进行转动，螺旋杆8用于将物料向前推进，输料筒9用于对物料进行输送，安装板11用于对螺旋送料器1进行安装，搅拌叶14用于对物料进行搅拌，轴杆15用于带动搅拌叶14进行旋转。
具体的，如图2所示，输料管3上侧设置有蝶阀16，蝶阀16通过螺栓固定安装在输料管3上侧。
通过上述技术方案，蝶阀16不仅能控制输料管3开启和关闭，还能通过旋转不同的角度对输料管3出料的口径进行调节，从而对输料管3出料的速度进行调节。
具体的，如图3所示，安装板11前端设置有软金属垫12，软金属垫12焊接在安装板11前端。
通过上述技术方案，软金属垫12的质地较为柔软，在通过安装板11对螺旋送料器1安装时，软金属垫12将会受压产生变形，对安装板11和安装基体之间的空隙进行密封，使得安装板11安装的更加稳定。
具体的，如图3所示，安装板11与输料筒9之间设置有侧支架10，侧支架10两端焊接在安装板11外侧和输料筒9底端。
通过上述技术方案，侧支架10与安装板11和输料筒9之间形成三角形，根据三角形具有稳定性的原理，使得安装板11与输料筒9之间焊接的更加稳定。
具体的，如图2所示，轴杆15底端位于输料管3上端位置设置有螺旋叶17，螺旋叶17焊接在轴杆15底端位置。
通过上述技术方案，螺旋叶17在轴杆15的带动下，能够将物料向输料管3处推进，使得物料快速的通过输料管3进入螺旋送料器1内部。
具体的，如图2所示，搅拌叶14末端设置有刮板13，刮板13焊接在搅拌叶14上侧，刮板13与料箱4内壁触碰连接。
通过上述技术方案，搅拌叶14在对物料进行搅拌时，刮板13将会在搅拌叶14带动下，对料箱4内壁进行清理，避免物料附着在料箱4内部难以清理。
工作原理：安装时将螺旋送料器1通过安装板11安装在，加工机体上侧，使用时将物料通过进料口5倒入料箱4内部，通过控制开关打开第二电机7，第二电机7将会通过减速器6进行减速，减速器6将会带动轴杆15转动，轴杆15带动搅拌叶14对物料进行搅拌，搅拌叶14在对物料进行搅拌时，刮板13将会在搅拌叶14带动下，对料箱4内壁进行清理，避免物料附着在料箱4内部难以清理，需要添加物料时打开第一电机2，第一电机2带动螺旋杆8进行旋转，料箱4内部的物料通过输料管3导入螺旋送料器1内部，导入螺旋送料器1内部的物料，在螺旋杆8的带动下导入机体内部。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
