一种新型农业排水用水渠

技术领域

本实用新型涉及水渠技术领域，更具体的，涉及一种新型农业排水用水渠。

背景技术

农田灌溉常利用江河之水，通过地面上所开之“沟”，引入农田，水渠是人工开凿的水道，有干渠、支渠之分，干渠与支渠一般用石砌或水泥筑成。

由专利号为CN201720274233.X提供的实用新型专利，该种实用新型为一种具有截污功能的农田废水排水渠，设置有过滤架，使得田里石子和土粒不会被从到排水渠中，同时配合水渠两侧的排水渠侧壁顶端的水渠侧翼，可以防止水渠的崩塌，可以大大提高排水渠使用寿命；

通过上述检索，可得知，现有的水渠在进行排水时，因农田需要定期进行放水，使得现有的水渠不方便使用者对农田进行放水，且因水渠为露天安装，使得现有水渠在排水后内部易存在一定的杂质进入农田内部，从而使得现有的水渠无法方便将内部杂质进行收集。

实用新型内容

本实用新型旨在于解决背景中现有的水渠不方便排水，无法方便收集杂质的问题，从而提供一种新型农业排水用水渠。

为实现上述目的，本实用新型提供如下技术方案：一种新型农业排水用水渠，包括主体，所述主体的两侧贯穿有进水管，所述进水管的顶端旋转有阀门，所述进水管的内部安装有过滤网；

所述进水管的底部贯穿有收集架，所述收集架的内侧安装有拦截网，所述拦截网的一侧安装有储水槽，所述储水槽的一侧贯穿有出水管，所述出水管的内侧旋转有轴承，所述轴承的一侧旋转有挡板。

优选的，所述出水管贯穿于主体的两侧，且主体通过出水管与储水槽贯穿连接。

优选的，所述挡板呈倾斜20-45°设置，且挡板整体呈横向“V”状设置。

优选的，所述挡板与轴承呈10-25°旋转连接。

优选的，所述储水槽设置于收集架的内部，所述拦截网内部贯穿有多个孔洞，且拦截网内部孔洞直径为1.5-3cm。

优选的，所述过滤网内部贯穿有多个孔洞，且过滤网内部孔洞直径为1-2cm。

优选的，所述进水管设置有多根，所述进水管均匀分布于主体的两侧，且进水管贯穿至农田内部。

本实用新型提供了一种新型农业排水用水渠，具有以下有益效果：

1、该种新型农业排水用水渠设置有进水管，使得当农田内部需要进水时，将阀门打开，水流通过进水管进入农田内部，并能够通过过滤网将水流内部杂质进行过滤，而大颗粒杂质通过进水管进入收集架的内部进行收集，从而达到了能够方便使用者对农田进行排水的效果，且能够将水流内部的杂质进行过滤和收集。

2、该种新型农业排水用水渠设置有拦截网，使得当杂质进入收集架内部后，水流能够通过拦截网进入储水槽内部进行收集，而能够通过拦截网避免杂质进入储水槽内部，从而达到了能够将杂质内部的水流进行二次过滤的效果，避免杂质内部过多水流，造成水流浪费的情况。

3、该种新型农业排水用水渠设置有挡板，使得当水流进入储水槽内部进水收集后，水流能够通过出水管进入主体内部，而当主体内部水流回流至出水管内部后，能够通过挡板将水流进行拦截，从而达到了能够避免主体内部水流回流的效果。

附图说明

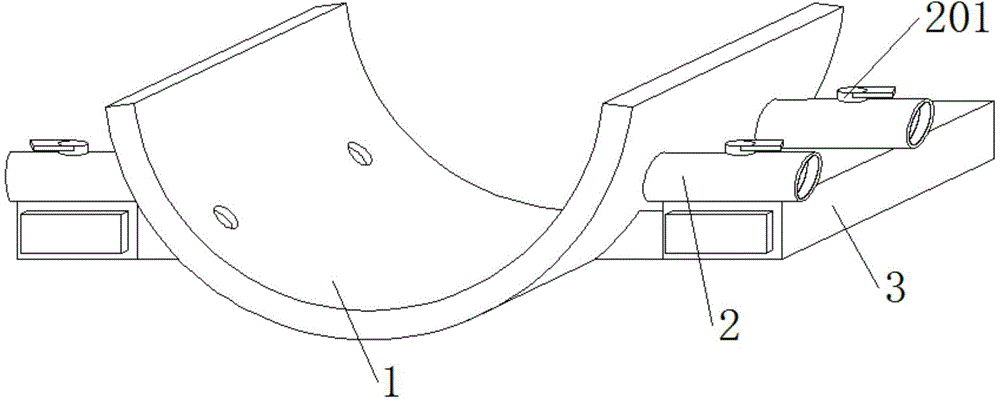

图1为本实用新型的整体结构示意图。

图2为本实用新型的整体立体剖面结构示意图。

图3为本实用新型的图2中A处剖面结构示意图。

图1-3中：1-主体，2-进水管，201-阀门，202-过滤网，3-收集架，301-拦截网，302-储水槽，4-出水管，401-轴承，402-挡板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至3，本实用新型实施例中，一种新型农业排水用水渠，包括主体1，主体1的两侧贯穿有进水管2，进水管2的顶端旋转有阀门201，进水管2的内部安装有过滤网202；

进水管2的底部贯穿有收集架3，收集架3的内侧安装有拦截网301，拦截网301的一侧安装有储水槽302，储水槽302的一侧贯穿有出水管4，出水管4的内侧旋转有轴承401，轴承401的一侧旋转有挡板402。

在本实施例中：出水管4贯穿于主体1的两侧，且主体1通过出水管4与储水槽302贯穿连接，通过设置有出水管4，使得可通过出水管4方便储水槽302内部水流再次回流至主体1的内部进行使用。

在本实施例中：挡板402呈倾斜20-45°设置，且挡板402整体呈横向“V”状设置，设置有挡板402，使得当水流进入储水槽302内部进水收集后，水流能够通过出水管4进入主体1内部，而当主体1内部水流回流至出水管4内部后，能够通过挡板402将水流进行拦截，从而达到了能够避免主体1内部水流回流的效果。

在本实施例中：挡板402与轴承401呈10-25°旋转连接，通过设置有轴承401，使得当储水槽302内部水流进入出水管4的内部后，可通过轴承401带动挡板402进行旋转。

在本实施例中：储水槽302设置于收集架3的内部，拦截网301内部贯穿有多个孔洞，且拦截网301内部孔洞直径为1.5-3cm，设置有拦截网301，使得当杂质进入收集架3内部后，水流能够通过拦截网301进入储水槽302内部进行收集，而能够通过拦截网301避免杂质进入储水槽302内部，从而达到了能够将杂质内部的水流进行二次过滤的效果，避免杂质内部过多水流，造成水流浪费的情况。

在本实施例中：过滤网202内部贯穿有多个孔洞，且过滤网202内部孔洞直径为1-2cm，通过设置有过滤网202，使得能够通过过滤网202避免杂质进入农田内部。

在本实施例中：进水管2设置有多根，进水管2均匀分布于主体1的两侧，且进水管2贯穿至农田内部，设置有进水管2，使得当农田内部需要进水时，将阀门201打开，水流通过进水管2进入农田内部，并能够通过过滤网202将水流内部杂质进行过滤，而大颗粒杂质通过进水管2进入收集架3的内部进行收集，从而达到了能够方便使用者对农田进行排水的效果，且能够将水流内部的杂质进行过滤和收集。

在使用本实用新型一种新型农业排水用水渠时，首先将主体1进行安装，随后水流通过主体1进行流动，当农田内部需要进水时，将阀门201打开，水流通过进水管2进入农田内部，并能够通过过滤网202将水流内部杂质进行过滤，而大颗粒杂质通过进水管2进入收集架3的内部进行收集，当杂质进入收集架3内部后，水流能够通过拦截网301进入储水槽302内部进行收集，而能够通过拦截网301避免杂质进入储水槽302内部，从而达到了能够将杂质内部的水流进行二次过滤的效果，当水流进入储水槽302内部进水收集后，水流能够通过出水管4进入主体1内部，而当主体1内部水流回流至出水管4内部后，能够通过挡板402将水流进行拦截。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
