技术领域
本实用新型涉及水泥制品技术领域，更具体的，涉及一种井用水泥砌块线路安放结构。
背景技术
现有的井主要包括检查井和自家用井，检查井是为城市地下基础设施的供电、给水、排水、通讯、有线电视、煤气管、路灯线路等维修和安装方便而设置的，检查井一般设在管道交汇处、转弯处、管径或坡度改变处以及直线管段上每隔一定距离处，是便于定期检查附属构筑物。
检查井在施工前规划过程中，施工位置会有电缆或其它线路，现有的检查井在遇见该问题时会选择重新选址或改变电缆或其它线路的位置，因为现有的检查井用砌块之间无法使电缆或其它线路通过，有些砌块为了在主体内部结构中开设腔体，从而会导致主体内部结构强度不够，同时砌块之间缺乏稳固，因此会在一定时间后，经过雨雪和车辆压过之后，检查井用砌块之间会出现移位和结构坍塌。
实用新型内容
本实用新型旨在于解决上述背景技术中的问题，从而提供一种井用水泥砌块线路安放结构。
为实现上述目的，本实用新型提供如下技术方案：一种井用水泥砌块线路安放结构，包括主体，主体为水泥浇筑多边形或者弧形水泥主体，且主体内部居中位置设置为空心状态，主体的两侧分别固定开设有第一卡接槽与连接块，第一卡接槽的内侧表面开设有第二卡接槽，第一卡接槽呈凸状槽体，且连接块的外侧边缘对应设置连接条，主体的内部开设有线缆腔，线缆腔并排设置，线缆腔的内侧表面固定连接有隔板，主体的内部固定设置有支撑柱、第一交叉架与第二交叉架，支撑柱位于主体的内部底端设置，主体的内部顶层嵌入设置有加固板。
优选的，所述连接块与主体为一体式浇筑，且与第一卡接槽配套设置，连接块可设置为多组卡接块沿主体一侧表面设置，也可设置为一体卡接块，第一卡接槽形状对应连接块形状设置。
优选的，所述第一卡接槽呈内凹弧形槽设置，且第一卡接槽的两侧表面均匀分布条状的水泥螺纹。
优选的，所述隔板为高密度塑胶板，对线缆腔的内侧表面进行覆盖设置。
优选的，所述加固板沿主体的内部四边设置，且加固板为外凸弧形金属板设置。
优选的，所述支撑柱的顶端内侧为弧形设置，位于线缆腔下方。
优选的，所述第一交叉架与第二交叉架均靠近线缆腔内侧设置，且外端固定嵌入主体内部顶层中，第一交叉架呈“X”状设置，外侧边缘靠近线缆腔，第二交叉架呈三角状设置，外侧边缘靠近线缆腔，且第一交叉架与第二交叉架相互交叉，第一交叉架与第二交叉架相对于线缆腔为柱形腔室的切线位置设置。
本实用新型提供了一种井用水泥砌块线路安放结构，具有以下有益效果：
1、该种井用水泥砌块线路安放结构，通过连接块与配套设置第一卡接槽，在对主体进行堆砌的时候，有效的对多块主体进行堆砌连接的效果，且第一卡接槽的内侧表面设置水泥螺纹在于连接块进行嵌合的时候有效的增强摩擦，稳定连接。
2、该种井用水泥砌块线路安放结构，通过设置为塑胶板的隔板，在线缆在线缆腔中分布排列的时候，有效的防止线缆受潮，对其进行防护。
3、该种井用水泥砌块线路安放结构，通过第一交叉架、第二交叉架与支撑柱，在有效的对线缆腔进行交叉加固，增强主体结构强度，降低成本。
4、该种井用水泥砌块线路安放结构，通过加固板，有效的提高主体的抗压性，增强主体结构。
附图说明

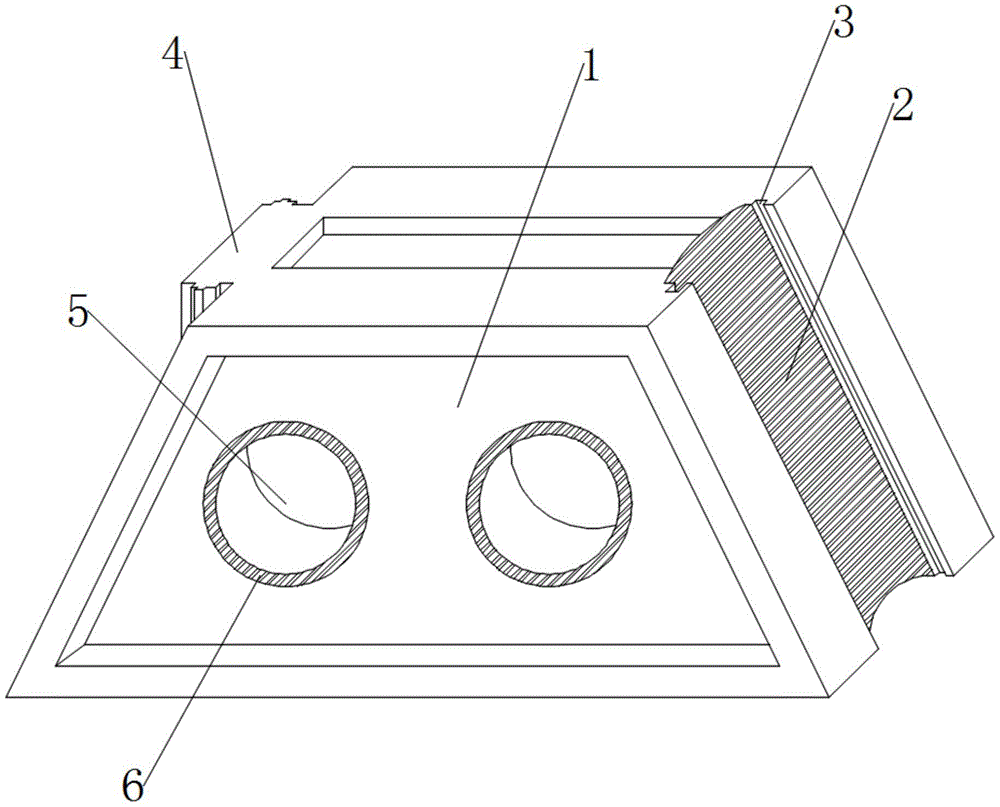

图1为本实用新型的整体结构示意图。
图2为本实用新型的主体内部结构剖视图。
图1-2中：1-主体，2-第一卡接槽，3-第二卡接槽，4-连接块，5-线缆腔，6-隔板，7-支撑柱，8-加固板，9-第一交叉架，10-第二交叉架
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至2，本实用新型实施例中，一种井用水泥砌块线路安放结构，包括主体1，主体1为水泥浇筑多边形或者弧形水泥主体，且主体1内部居中位置设置为空心状态，主体1的两侧分别固定开设有第一卡接槽2与连接块4，第一卡接槽2的内侧表面开设有第二卡接槽3，第一卡接槽2呈凸状槽体，且连接块4的外侧边缘对应设置连接条，主体1的内部开设有线缆腔5，线缆腔5并排设置，线缆腔5的内侧表面固定连接有隔板6，主体1的内部固定设置有支撑柱7、第一交叉架9与第二交叉架10，支撑柱7位于主体1的内部底端设置，主体1的内部顶层嵌入设置有加固板8。
本实施例中，连接块4与主体1为一体式浇筑，且与第一卡接槽2配套设置，连接块4可设置为多组卡接块沿主体1一侧表面设置，也可设置为一体卡接块，第一卡接槽2形状对应连接块4形状设置。
本实施例中，第一卡接槽2呈内凹弧形槽设置，且第一卡接槽2的两侧表面均匀分布条状的水泥螺纹，通过连接块4与配套设置第一卡接槽2，在对主体1进行堆砌的时候，有效的对多块主体1进行堆砌连接的效果，且第一卡接槽2的内侧表面设置水泥螺纹在于连接块4进行嵌合的时候有效的增强摩擦，稳定连接。
本实施例中，隔板6为高密度塑胶板，对线缆腔5的内侧表面进行覆盖设置，通过设置为塑胶板的隔板6，在线缆在线缆腔5中分布排列的时候，有效的防止线缆受潮，对其进行防护。
本实施例中，支撑柱7的顶端内侧为弧形设置，位于线缆腔5下方，通过第一交叉架9、第二交叉架10与支撑柱7，在有效的对线缆腔5进行交叉加固，增强主体1结构强度，降低成本。
本实施例中，加固板8沿主体1的内部四边设置，且加固板8为外凸弧形金属板设置，通过加固板8，有效的提高主体1的抗压性，增强主体结构。
本实施例中，第一交叉架9与第二交叉架10均靠近线缆腔5内侧设置，且外端固定嵌入主体1内部顶层中，第一交叉架9呈“X”状设置，外侧边缘靠近线缆腔5，第二交叉架10呈三角状设置，外侧边缘靠近线缆腔5，且第一交叉架9与第二交叉架10相互交叉，第一交叉架9与第二交叉架10相对于线缆腔5为柱形腔室的切线位置设置。
在使用本实用新型一种井用水泥砌块线路安放结构时，使用人员在将多块主体1进行连接的时候，通过第一卡接槽2与连接块4主体1进行连接固定，连接块4嵌入在第一卡接槽2中的时候，相对于第二卡接槽3，连接块4外侧的连接条与第二卡接槽3完全卡接，之后使用人员将需要安放的线缆嵌入在线缆腔5中，在使用的过程中，线缆腔5内部的隔板6对线缆进行防护，防止受潮，同时主体1内部的交叉架与支撑柱7以及加固板8均加强主体1结构的抗压性与强度。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
