技术领域
本实用新型涉及一种苗木转运领域，具体是一种具有根茎保护功能的苗木转运装置。
背景技术
果树不但是一种风景树木，而且可产果品，营养价值高，因此被人们广泛喜爱，随着人们生活水平的提高，对健康的重视程度也越来越高，对水果的食用越来越多，因此果树种植也越来越广泛。
目前的果树均采用集体育苗而后移植的方式培养，在树苗移植时需要使用推车进行转运，目前的推车采用普通的车厢底部安装轮子的方式，在转运时震动大，易造成树苗根部泥土掉落，且土壤掉落后容易导致树苗的根茎受损，降低树苗成活率，在长时间的等待和输送过程中苗木容易缺水死亡。
实用新型内容
本实用新型的目的在于提供一种具有根茎保护功能的苗木转运装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有根茎保护功能的苗木转运装置，包括底板和育苗箱，所述底板顶部设有多个固定柱，所述固定柱顶部固定设有橡胶层，所述橡胶层底部固定设有育苗箱，所述育苗箱上均匀设有多个放置槽，所述底板育苗箱一侧固定设有挡板，所述挡板顶部固定设有进水槽，所述挡板中部内固定设有隔板，所述挡板一侧固定设有推杆，所述底板左右两侧均设有滚轮。
本实用新型进一步的方案，所述挡板一侧固定设有限位框，所述限位框内固定设有雾化喷口，且限位框底边向下倾斜十五度。
本实用新型进一步的方案，所述挡板呈L形，且挡板两侧固定设有固定板。
本实用新型进一步的方案，所述固定柱顶部为圆台结构，且固定柱下端与底部交接处有加固块。
本实用新型进一步的方案，所述滚轮为大型轮子，且滚轮中部呈条形镂空状态。
本实用新型进一步的方案，所述放置槽内部设有保鲜膜。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置有挡板一侧固定设有限位框，限位框内固定设有雾化喷口，且限位框底边向下倾斜十五度，雾化喷口便于缓慢给苗木根部增加湿度，防止土壤过于干燥容易与根茎分离导致根茎枯萎，限位框具有导向作用，避免雾化处的水往外侧扩散，且限位框底边易于引导水向苗木根茎疏散。
2、本实用新型通过设置有滚轮为大型轮子，且滚轮中部呈条形镂空状态，增加了装置整体的平衡感，且大型轮子具有一定的承重能力，在推动装置时遇到小石子，石头可直接通过滚轮的镂空缝恰进镂空里面，避免了小石子扎损滚轮且减少了震感，放置槽内部设有保鲜膜，在给苗木加湿时土壤变得湿润具有粘连性，保鲜膜防止了土壤粘附在放置槽内壁，且保鲜膜还具有保湿保温作用，提高了苗木的成活率。
附图说明

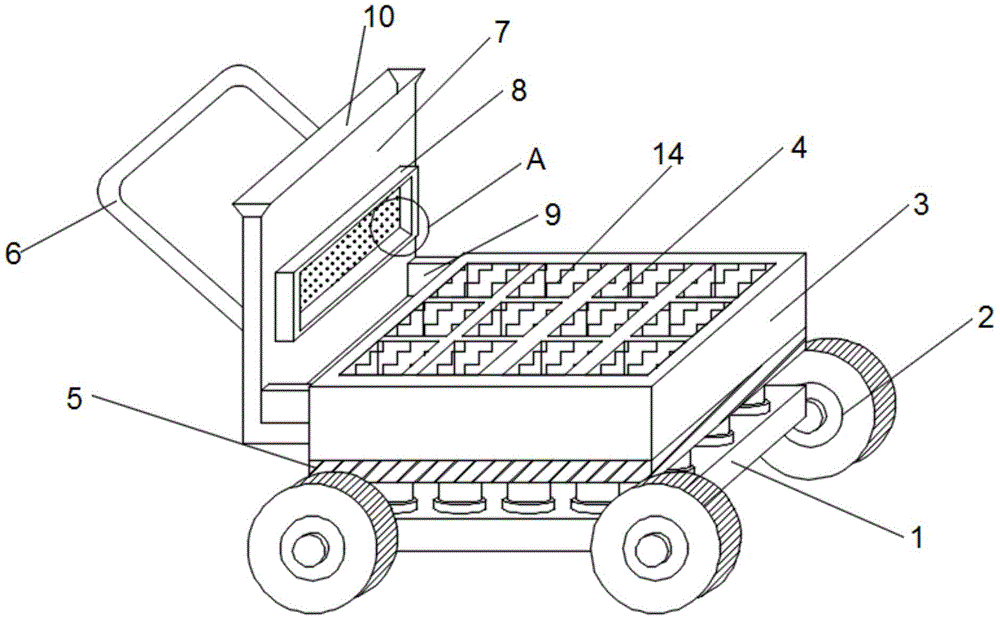

图1是本实用新型的整体结构示意图；
图2是本实用新型的挡板剖面结构示意图；
图3是本实用新型的底板结构示意图；
图4是本实用新型的图1中A处的放大结构示意图；
图中底板-1、滚轮-2、育苗箱-3、放置槽-4、橡胶层-5、推杆-6、挡板-7、限位框-8、固定板-9、进水槽-10、隔板-11、雾化喷口-12、固定柱-13、保鲜膜-14。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，本实用新型提供一种技术方案：一种具有根茎保护功能的苗木转运装置，包括底板1和育苗箱3，底板1顶部设有多个固定柱13，固定柱13顶部固定设有橡胶层5，便于减震防止底部产生的震动影响育苗箱3抖散土壤，橡胶层5底部固定设有育苗箱3，育苗箱3上均匀设有多个放置槽4，底板1育苗箱3一侧固定设有挡板7，挡板7顶部固定设有进水槽10，挡板7中部内固定设有隔板11，所述挡板一侧固定设有推杆6，底板1左右两侧均设有滚轮2。
进一步的，挡板7一侧固定设有限位框8，限位框8内固定设有雾化喷口12，且限位框8底边向下倾斜十五度，雾化喷口12便于缓慢给苗木根部增加湿度，防止土壤过于干燥容易与根茎分离导致根茎枯萎，限位框8具有导向作用，避免雾化处的水往外侧扩散，且限位框8底边易于引导水向苗木根茎疏散。
进一步的，挡板7呈L形，且挡板7两侧固定设有固定板9，便于挡板7与育苗箱3之间形成一个置物槽，便于放置预备水源，固定板9防止置物槽内的东西往两侧滑落。
进一步的，固定柱13顶部为圆台结构，且固定柱13下端与底部交接处有加固块，圆台结构增加了固定柱13与育苗箱3的接触面积，使得固定柱13支撑更加稳定，且固定柱13与底板1连接也更加稳定，增强了装置的稳定性，固定柱13不仅具有支撑作用还有减震作用，震感易于在固定柱13之间的间隙消散。
进一步的，滚轮2为大型轮子，且滚轮2中部呈条形镂空状态，增加了装置整体的平衡感，且大型轮子具有一定的承重能力，在推动装置时遇到小石子，石头可直接通过滚轮2的镂空缝恰进镂空里面，避免了小石子扎损滚轮2且减少了震感。
进一步的，放置槽4内部设有保鲜膜14，在给苗木加湿时土壤变得湿润具有粘连性，保鲜膜14防止了土壤粘附在放置槽4内壁，且保鲜膜14还具有保湿保温作用，提高了苗木的成活率。
工作原理：首先，检查装置的完整性，将需要移植的苗木放到放置槽4内，将备用水瓶装放置挡板7与育苗箱3连接的凹槽处，推动装置过程中如遇小石子，小石子可通过滚轮2的镂空缝卡进滚轮2，在输送途中定时将备用水通过进水槽10放置挡板7内部，使得雾化喷口12将水喷出给苗木根茎部增加湿度。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
