技术领域
本实用新型涉及苗木灌溉技术领域，具体为一种雨水渗灌装置。
背景技术
在栽培树木幼苗时，为了防止树苗受到风力、根系不稳等因素的影响，造成树苗倾倒的破坏，通常需要在树苗的主干上架设支撑架，现有技术的支撑架通过支撑杆架设在地面上，起到保护树苗的作用，另外，树苗的灌溉方法常采用地表灌溉的方式，这种采用人工表面喷洒大量用水的办法，只能湿润土壤表层，大部分水都流走或被蒸发，夏天的水分很容易散失，不但浪费水资源，而且容易引起土壤表面盐碱化，因此需要在现有树苗种植辅助装置的基础上进行升级和改造，以克服现有问题和不足，提供一种林业用树苗雨水收集渗灌装置。
实用新型内容
本实用新型的旨在于解决现有树苗种植时喷洒大量用水的办法，能湿润土壤表层，大部分水都流走或被蒸发，夏天的水分很容易散失难以深入到底部根系的技术问题，提供一种林业用树苗雨水收集渗灌装置，该装置中通过设置收集斗和水箱，由收集斗将雨水收集经过滤后流入水箱之中，并且由水箱底部的渗灌孔洞进行对底部根系的灌溉。
为实现上述目的，本实用新型提供如下技术方案：一种林业用树苗雨水收集渗灌装置，包括支撑结构和集水结构，集水结构设置于支撑结构的外侧；
支撑结构包括支杆、固定环、侧支杆、固定座和拼接件，支杆设置于收集斗的内部中心处，固定环焊接固定于集水管的外侧表面，侧支杆铰接连接于固定环，固定座设置于侧支杆的底部，拼接件焊接固定于支杆与收集斗的内部连接处；
集水结构包括收集斗、集水管、连接水管、过滤器、水箱、集水孔和阻拦网，收集斗设置于支杆的中部边缘外侧，阻拦网固定安装于支杆边缘处与收集斗的顶部，集水管套装设置于支杆的外侧收集斗的底部，集水孔开设于收集斗的底部中间处，连接水管套装连接集水管的底部，水箱的底部埋入土壤之中，过滤器安装于水箱的顶部。
作为本实用新型进一步的方案：所述收集斗呈倒锥形并内部为中空，且支杆的高度高于收集斗的高度。
作为本实用新型进一步的方案：所述固定座的底部焊接设置有三角钉耙状固定结构。
作为本实用新型进一步的方案：所述集水管的底部设置有连接孔洞套装连接水管的一端，连接水管的下端套装连接过滤器。
作为本实用新型进一步的方案：所述水箱的底部设置有渗灌孔洞。
作为本实用新型进一步的方案：所述阻拦网呈中间高四周低的倾斜状设置于收集斗的整体顶部，且倾斜角度为45-60°之间。
本实用新型的有益效果为：
通过在本实用新型中设置过滤器，由于连接水管套装连接过滤器，使得收集斗收集到的雨水经顶部阻拦网后，能够流入到过滤器中进行二次过滤，使得过滤效果更佳，避免发生泥沙颗粒将底部的水箱渗透孔洞堵塞的情况，且过滤器可以方便更换滤芯，使得使用寿命更长久；
该种林业用树苗雨水收集渗灌装置的优点在于设置有阻拦网，由于阻拦网呈中间高、四周低的倾斜状设置于收集斗的整体顶部，使得阻拦网能够将大体积的杂物隔处后使其通过自重滑落，防止收集斗的内部发生堵塞，使得集水灌溉效果更好；
该种林业用树苗雨水收集渗灌装置设置有固定座，固定座的底部焊接设置的三角钉耙状固定结构使得固定座能够稳定有效的固定于地面，从而对支杆及树苗起到稳定有效的支撑效果。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

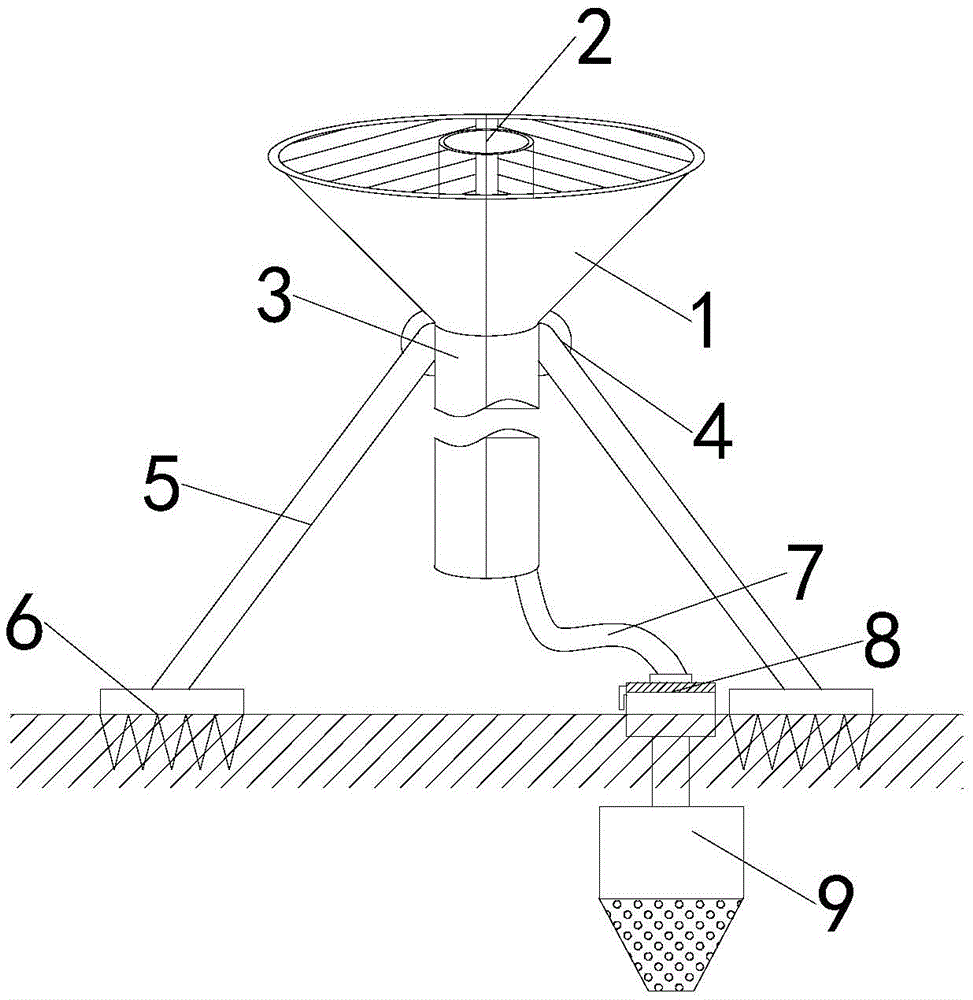

图1为本实用新型的整体结构示意图。
图2为本实用新型的收集斗顶部结构示意图。
图3为本实用新型的阻挡网结构示意图。
图1-3中：1-收集斗，2-支杆，3-集水管，4-固定环，5-侧支杆，6-固定座，7-连接水管，8-过滤器，9-水箱，10-拼接件，11-集水孔，12-阻挡网。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
本实用新型中使用的过滤器可以通过市场购买或私人订制所得。
请参阅图1～3，本实用新型实施例中，一种林业用树苗雨水收集渗灌装置，包括支撑结构和集水结构，集水结构设置于支撑结构的外侧；
支撑结构包括支杆2、固定环4、侧支杆5、固定座6和拼接件10，支杆2设置于收集斗1的内部中心处，固定环4焊接固定于集水管3的外侧表面，侧支杆5铰接连接于固定环，固定座6设置于侧支杆5的底部，固定座6的底部焊接设置的三角钉耙状固定结构使得固定座6能够稳定有效的固定于地面，从而对支杆2及树苗起到稳定有效的支撑效果，拼接件10焊接固定于支杆2与收集斗1的内部连接处；
集水结构包括收集斗1、集水管3、连接水管7、过滤器8、水箱9、集水孔11和阻拦网12，收集斗1设置于支杆2的中部边缘外侧，阻拦网12固定安装于支杆2边缘处与收集斗1的顶部，由于阻拦网12呈中间高四周低的倾斜状设置于收集斗1的整体顶部，使得阻拦网12能够将大体积的杂物隔处后使其通过自重滑落，防止收集斗1的内部发生堵塞，使得集水灌溉效果更好，集水管3套装设置于支杆2的外侧收集斗1的底部，集水孔11开设于收集斗1的底部中间处，连接水管7套装连接集水管3的底部，水箱9的底部埋入土壤之中，过滤器8安装于水箱9的顶部，由于连接水管7套装连接过滤器8，使得收集斗1收集到的雨水经顶部阻拦网12后，能够流入到过滤器8中进行二次过滤，使得过滤效果更佳，避免发生泥沙颗粒将底部的水箱9渗透孔洞堵塞的情况，且过滤器8可以方便更换滤芯，使得使用寿命更长久。
其中，所述收集斗1呈倒锥形并内部为中空，且支杆2的高度高于收集斗1的高度，倒锥状使得收集斗1便于收集且收集到的雨量更多。
其中，所述固定座6的底部焊接设置有三角钉耙状固定结构，使得固定座6能够稳定有效的固定于地面并且对支杆2及树苗起到稳定有效的支撑效果。
其中，所述集水管3的底部设置有连接孔洞套装连接水管7的一端，连接水管7的下端套装连接过滤器8，使得收集斗1收集到的雨水经顶部阻拦网12后能够进行二次过滤，使得过滤效果更佳。
其中，所述水箱9的底部设置有渗灌孔洞，渗灌孔洞对树苗底部根系进行灌溉。
其中，所述阻拦网12呈中间高四周低的倾斜状设置于收集斗1的整体顶部，且倾斜角度为45-60°之间，45-60°的阻拦网12能够将杂物隔处后使其通过自重滑落，防止收集斗1的内部发生堵塞。
工作原理：
在使用本实用新型一种林业用树苗雨水收集渗灌装置时，首先，将支杆2进行在树木的树干处包围并且通过拼接件10进行螺栓固定，使得支杆2在树干的外侧固定包围，再把两侧的侧支杆5通过固定环4进行角度调节通过固定座6固定插接于地面，对树苗起到稳定支撑效果，并且将水箱9埋入树苗根系一侧的地底，水箱9的顶部露出地面安装过滤器8，在将支杆2外侧底部的集水管3通过连接水管7与过滤器8进行套装连接，使得在下雨时支杆2外侧的收集斗1能够将雨水进行收集且阻拦网12由于其倾斜角度设置的镂空网将落叶杂草等隔处在外，雨水顺着收集斗1的倾斜内壁流入集水孔11中，再通过下方的集水管3流至底部连接水管7进入到过滤器8，过滤器8内部滤芯对雨水进行进一步的过滤，将砂石淤泥等滤除，避免对水箱9底部的渗灌孔洞堵塞，再进入到水箱9之中进行对底部树苗根系进行灌溉。
