技术领域
本实用新型涉及窗户技术领域，具体为一种密封底托。
背景技术
现有的双层玻璃窗结构是先要将双层玻璃和窗体结构分别制备完成，然后再组装在一起，制作工艺繁复，受结构约束，玻璃压板的形状较为特殊，而且对玻璃压板底部的平面度要求很严格，若平面度达不到要求，很容易造成玻璃受力不均并形成内应力，在运输或使用过程中，很容易造成玻璃的破损，而且加工难度较大，成本较高，因此需要在现有双层玻璃窗的基础上进行升级和改造，以克服现有问题和不足，提供一种双层隔音窗户用密封底托。
实用新型内容
本实用新型的旨在于解决现有双层玻璃对其板底部的平面度要求很严格，若平面度达不到要求，很容易造成玻璃受力不均并形成内应力的技术问题，提供一种双层隔音窗户用密封底托，该装置中通过设置内夹件和三角座，内夹件使得玻璃夹持于其中，三角座使得外部水分难以进入并且起到对玻璃的限位固定效果。
为实现上述目的，本实用新型提供如下技术方案：一种双层隔音窗户用密封底托，包括密封结构和连接结构，密封结构设置于连接结构的内部；
连接结构包括底座、底托、限位槽、弹簧、三角座、褶皱层和合页铰链，底托活动连接与底座顶部，限位槽设置于底座的内侧，合页铰链设置于底托的底部中间处，三角座设置于底托的内部中间，弹簧内置于三角座之中，褶皱层粘接于三角座顶部；
密封结构包括窗托、内夹件、密封自粘条和双层玻璃，内夹件对称内嵌于底托之中，双层玻璃置于内夹件的内侧，窗托设置于底托的两侧，密封自粘条粘接于窗托的内侧。
作为本实用新型进一步的方案：所述底座呈工字型，底托底部设置的连接槽体与底座配套嵌合滑动连接。
作为本实用新型进一步的方案：所述合页铰链的可旋转角度为0-180°。
作为本实用新型进一步的方案：所述三角座内部为中空状，且三角座两侧设置有2-3cm高的阻位块，三角座的中心处设置有交叉的竖直杆体。
作为本实用新型进一步的方案：所述内夹件内侧表面粘接有橡胶密封层，且内夹件的内侧宽度与双层玻璃厚度一致。
作为本实用新型进一步的方案：所述褶皱层的表面热塑有防水膜，且铺设在三角座顶部由三角座内部中心处竖直杆体支撑。
本实用新型的有益效果为：
通过在本实用新型中设置内夹件，由于内夹件的内侧设置有三角座外侧设置有窗托，使得内夹件的两侧具有稳定限位的效果，且内夹件的内侧宽度与双层玻璃厚度一致，使得双层玻璃的安装稳定不易晃动；
该种双层隔音窗户用密封底托的优点在于设置有合页铰链，由于合页铰链的可旋转角度为0-180°，使得底托在支撑双层玻璃时不会变形位移，避免玻璃受的力不均并形成内应力导致破损；
该种双层隔音窗户用密封底托设置有三角座，三角座的凸起状可以一定程度上阻挡外界的水分进入到双层玻璃的夹缝之中，且能够对双层玻璃起到限位固定效果。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

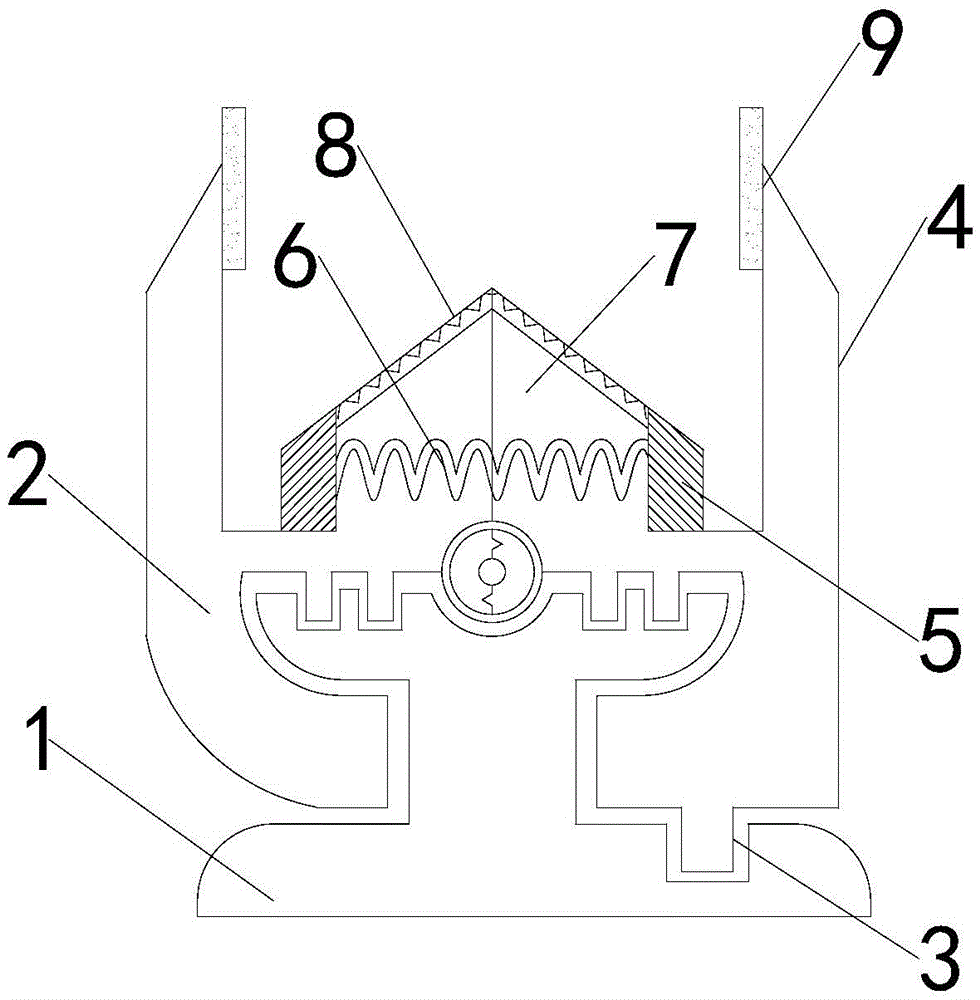

图1为本实用新型的滑动结构示意图。
图2为本实用新型的安装结构示意图。
图1-2中：1-底座，2-底托，3-限位槽，4-窗托，5-内夹件，6-弹簧，7-三角座，8-褶皱层，9-密封自粘条，10-合页铰链，11-双层玻璃。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1～2，本实用新型实施例中，一种双层隔音窗户用密封底托，包括密封结构和连接结构，密封结构设置于连接结构的内部；
连接结构包括底座1、底托2、限位槽3、弹簧6、三角座7、褶皱层8和合页铰链10，底托2活动连接与底座1顶部，限位槽3设置于底座1的内侧，合页铰链10设置于底托2的底部中间处，由于合页铰链10的可旋转角度为0-180°，使得底托2在支撑双层玻璃时不会变形位移，避免玻璃受的力不均并形成内应力导致破损，三角座7设置于底托2的内部中间，三角座7的凸起状可以一定程度上阻挡外界的水分进入到双层玻璃11的夹缝之中，且能够对双层玻璃11起到限位固定效果，弹簧6内置于三角座7之中，褶皱层8粘接于三角座7顶部；
密封结构包括窗托4、内夹件5、密封自粘条9和双层玻璃11，内夹件5对称内嵌于底托2之中，由于内夹件5的内侧设置有三角座7外侧设置有窗托4，使得内夹件5的两侧具有稳定限位的效果，且内夹件5的内侧宽度与双层玻璃11厚度一致，使得双层玻璃的安装稳定不易晃动，双层玻璃11置于内夹件5的内侧，窗托4设置于底托2的两侧，密封自粘条9粘接于窗托4的内侧。
其中，所述底座1呈工字型，底托2底部设置的连接槽体与底座1配套嵌合滑动连接。
其中，所述合页铰链10的可旋转角度为0-180°，使得底托2可以向内弯折且支撑时不会变形位移。
其中，所述三角座7内部为中空状，且三角座7两侧设置有2-3cm高的阻位块，三角座7的中心处设置有交叉的竖直杆体，三角座7可以防止玻璃向内倾斜。
其中，所述内夹件5内侧表面粘接有橡胶密封层，且内夹件5的内侧宽度与双层玻璃11厚度一致，使得双层玻璃的安装稳定不易晃动。
其中，所述褶皱层8的表面热塑有防水膜，且铺设在三角座7顶部由三角座7内部中心处竖直杆体支撑。
工作原理：
在使用本实用新型一种双层隔音窗户用密封底托时，首先，按住窗托4向内挤压使得底托2的底部通过合页铰链10张开，褶皱层8受外部压力挤压整体压缩，再将底托2内侧的限位槽3嵌入底座1外侧，且将底托2卡接于底座1之中，通过三角座7内部的弹簧6回弹使得底托2活动扣装在底座1，在底托2滑动连接于底座1后将双层玻璃11进行在内夹件5之中进行安装，并且在安装过后进行密封自粘条9的粘合并且在密封自粘条9的边缘处涂抹防水胶，以防外部水分的进入，窗框的顶部也按照上述方法进行安装，使得双层玻璃11能够在窗托4内侧的内夹件5中得到良好夹持与密封。
