技术领域
本实用新型涉及电线检测技术领域，具体为一种检测电线外皮脱胶装置。
背景技术
电线电缆用以传输电(磁)能，信息和实现电磁能转换的线材产品，广义的电线电缆亦简称为电线，狭义的电缆是指绝缘电线，它可定义为：由下列部分组成的集合体；一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层，电缆亦可有附加的没有绝缘的导体。
现有的电线外皮都是通过挤塑机加工来的，但挤塑机加工出来的电线外皮常出现脱胶现象，导致线芯暴露出来，目前还没有专门检测电线外皮的仪器，而使用人工进行检测不光效率低下，且精确度不高。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种检测电线外皮脱胶装置，具备使检测装置可以快速对电线外皮进行检测的优点，解决了人工检测电线外皮效率低下的问题。
(二)技术方案
为实现上述的目的，本实用新型提供如下技术方案：一种检测电线外皮脱胶装置，包括外壳，所述外壳的内部通过连接杆固定连接有固定环，所述外壳的左侧设置有电线本体，所述电线本体的右端依次贯穿外壳和固定环并延伸至外壳的外部，所述固定环的内侧固定连接有金属传感器，所述外壳的顶部固定连接有警示灯，所述警示灯与金属传感器电性连接，所述外壳内部的顶部和底部通过连接杆均固定连接有位于固定环两侧的安装架，所述安装架的内侧分别活动连接有导向轮和输送轮，所述导向轮位于输送轮的左侧，所述安装架的正面固定连接有位于固定环右侧的电机，所述安装架的背面设置有位于固定环右侧的齿轮，所述电机和齿轮的转轴均延伸至安装架的内部并分别与输送轮的正面和背面固定连接，且两个齿轮相互啮合。
优选的，所述导向轮和输送轮的表面分别固定连接有橡胶套和凸块，所述橡胶套和凸块的表面均与电线本体的表面活动连接。
优选的，所述电线本体的表面套设有位于外壳两侧的辅助管，所述辅助管靠近外壳的一端延伸至外壳的内部，所述辅助管的内部活动连接有滚轮，所述滚轮的表面与电线本体的表面活动连接。
优选的，所述外壳的底部固定连接有位于固定环左侧的风扇，所述风扇的顶部延伸至外壳的内部，所述外壳的两侧均固定连接有通风板。
优选的，所述外壳内部的顶部固定连接有位于安装架和固定环之间的固定架，所述固定架的内部固定连接有灯管，所述外壳的正面固定连接有玻璃板。
优选的，所述外壳的底部活动连接有支撑杆，所述支撑杆的两端均固定连接有位于外壳外部的连接架，所述连接架的顶部和底部均活动连接有移动轮。
(三)有益效果
与现有技术相比，本实用新型提供了一种检测电线外皮脱胶装置，具备以下有益效果：
1、该检测电线外皮脱胶装置，通过设置电机、齿轮和输送轮，来带动电线向右移动，并利用导向轮来对电线进行支撑，然后通过金属传感器来检测经过固定环电线的外皮是否脱胶，一旦发现电线外皮脱胶，金属传感器就会检测到电线的线芯，并通过警示灯来提醒工人。
2、该检测电线外皮脱胶装置，通过设置橡胶套和凸块，来提高导向轮和输送轮与电线本体之间的摩擦力，避免导向轮或输送轮出现打滑现象。
3、该检测电线外皮脱胶装置，通过设置辅助管和滚轮，来对电线本体进行保护，避免电线本体在输送进外壳的内部时，被外壳的棱角划破外皮。
4、该检测电线外皮脱胶装置，通过设置风扇和通风板，来对外壳的内部进行通风散热，避免外壳内温度过高将电线外皮软化，从而影响检测结果。
5、该检测电线外皮脱胶装置，通过设置固定架和灯管，来对外壳的内部进行照明，方便工人通过玻璃板来观察外壳内部的情况。
6、该检测电线外皮脱胶装置，通过设置支撑杆、连接架和移动轮，方便检测装置的移动，并利用连接架和移动轮使检测装置可以适应不同的路面。
附图说明

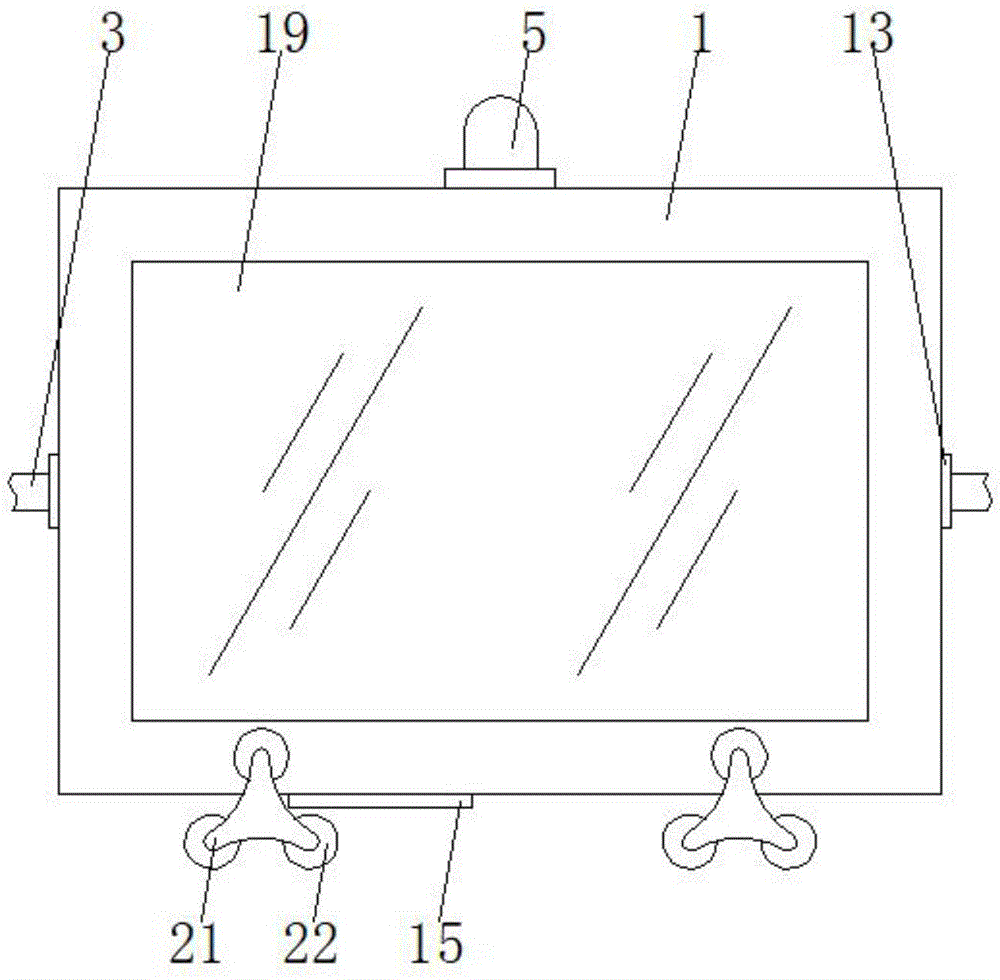

图1为本实用新型结构示意图；
图2为本实用新型结构外壳的正视剖视示意图；
图3为本实用新型结构外壳的右视剖视示意图；
图4为本实用新型图2中A处放大结构图。
图中：1外壳、2固定环、3电线本体、4金属传感器、5警示灯、6安装架、7导向轮、8输送轮、9电机、10齿轮、11橡胶套、12凸块、13辅助管、14滚轮、15风扇、16通风板、17固定架、18灯管、19玻璃板、20支撑杆、21连接架、22移动轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种检测电线外皮脱胶装置，包括外壳1，外壳1内部的顶部固定连接有位于安装架6和固定环2之间的固定架17，固定架17的内部固定连接有灯管18，通过设置固定架17和灯管18，来对外壳1的内部进行照明，方便工人通过玻璃板19来观察外壳1内部的情况，外壳1的内部通过连接杆固定连接有固定环2，外壳1的底部固定连接有位于固定环2左侧的风扇15，风扇15的顶部延伸至外壳1的内部，外壳1的两侧均固定连接有通风板16，通过设置风扇15和通风板16，来对外壳1的内部进行通风散热，避免外壳1内温度过高将电线外皮软化，从而影响检测结果，外壳1的左侧设置有电线本体3，电线本体3的表面套设有位于外壳1两侧的辅助管13，辅助管13靠近外壳1的一端延伸至外壳1的内部，辅助管13的内部活动连接有滚轮14，滚轮14的表面与电线本体3的表面活动连接，通过设置辅助管13和滚轮14，来对电线本体3进行保护，避免电线本体3在输送进外壳1的内部时，被外壳1的棱角划破外皮，电线本体3的右端依次贯穿外壳1和固定环2并延伸至外壳1的外部，外壳1的底部活动连接有支撑杆19，支撑杆19的两端均固定连接有位于外壳1外部的连接架20，连接架20的顶部和底部均活动连接有移动轮21，通过设置支撑杆20、连接架21和移动轮22，方便检测装置的移动，并利用连接架21和移动轮22使检测装置可以适应不同的路面，固定环2的内侧固定连接有金属传感器4，外壳1的顶部固定连接有警示灯5，警示灯5与金属传感器4电性连接，外壳1内部的顶部和底部通过连接杆均固定连接有位于固定环2两侧的安装架6，安装架6的内侧分别活动连接有导向轮7和输送轮8，导向轮7和输送轮8的表面分别固定连接有橡胶套11和凸块12，橡胶套11和凸块12的表面均与电线本体3的表面活动连接，通过设置橡胶套11和凸块12，来提高导向轮7和输送轮8与电线本体3之间的摩擦力，避免导向轮7或输送轮8出现打滑现象，导向轮7位于输送轮8的左侧，安装架6的正面固定连接有位于固定环2右侧的电机9，安装架6的背面设置有位于固定环2右侧的齿轮10，电机9和齿轮10的转轴均延伸至安装架6的内部并分别与输送轮8的正面和背面固定连接，且两个齿轮10相互啮合。
在使用时，先启动电机9，电机9会通过齿轮10来带动输送轮8旋转，输送轮8通过凸块12和旋转来带动电线本体3向右移动，在电线本体3经过固定环2时，金属传感器4会对电线本体3进行检测，如果电线本体3出现开胶现象，金属传感器4就会检测到电线本体3的线芯，并启动警示灯5来提醒工人，最终使检测装置可以快速对电线外皮进行检测，提高了电线外皮的检测效率。
综上所述，该检测电线外皮脱胶装置，通过设置电机9、齿轮10和输送轮8，来带动电线向右移动，并利用导向轮7来对电线进行支撑，然后通过金属传感器4来检测经过固定环2电线的外皮是否脱胶，一旦发现电线外皮脱胶，金属传感器4就会检测到电线的线芯，并通过警示灯5来提醒工人。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
