技术领域
本实用新型涉及陶瓷杯烘干技术领域，更具体地说，涉及一种具有防尘功能的陶瓷杯烘干装置。
背景技术
陶瓷是以粘土以及各种天然矿物经过粉碎混炼、成型和煅烧制得的材料为主要原料的各种制品，人们把一种陶土制作成的在专门的窑炉中高温烧制的物品叫陶瓷，陶瓷是陶器和瓷器的总称，它包括由粘土或含有粘土的混合物经混炼，成形，煅烧而制成的各种制品，由最粗糙的土器到最精细的精陶和瓷器都属于它的范围，陶瓷坯体的制作一般是把含有一定量水份的泥块投入石膏模型内，然后把石膏模型放到成型机上制好坯体后，石膏模型连同坯体从成型机上取下转放到干燥坯体的场所进行干燥脱水；现有的烘干装置存在着以下问题，如无法对陶瓷杯进行全方位的烘干加热，当陶瓷杯在烘干过程中受热不均匀后，容易使陶瓷杯发生龟裂，同时风机在对陶瓷杯表面进行烘干时，其风在流动的过程中，常常把周围的灰尘附带一起吹到陶瓷杯的外表面上，从而对陶瓷杯造成灰尘污染，影响陶瓷杯质量，因此，基于以上问题，需要一种能够对陶瓷杯进行均匀加热的陶瓷烘干装置，并且利用其装置，还能够对外界的灰尘进行隔离，从而避免给陶瓷杯造成灰尘污染，最终，提升其陶瓷杯的生产成品率。
(一)解决的技术问题
本实用新型旨在于在解决当对陶瓷杯进行烘干时，通过其装置，能够陶瓷杯进行均与加热，同时利用其装置，能够对外界的灰尘进行隔绝处理，从而避免其灰尘对陶瓷杯进行污染，最终保证其陶瓷杯的生产成品率。
(二)技术方案
一种具有防尘功能的陶瓷杯烘干装置，包括设备主体、固定板、吸风机、转盘，固定板固定设置于设备主体内部，吸风机固定设置于设备主体顶部端面处，转盘活动连接于固定板顶部端面处；设备主体还包括有箱门，箱门配套设置于设备主体前端面；
固定板还包括有电机、传动杆、第一传动齿轮、第一凹槽，电机固定设置于设备主体底部端面处，传动杆贯穿设置于固定板内部，且传动杆的一端套接连接于电机的传动轴处，第一传动齿轮固定设置于传动杆外表面中端处和外表面底端处，第一凹槽嵌入式设置于固定板顶部端面；
吸风机还包括电加热器、导风管、开口槽、第二凹槽、过滤板、滑块、集风箱、排风板、导风口，电加热器固定设置于吸风机的左侧端面处，导风管的一端嵌入式连接于吸风机的出风端口处，且导风管的另一端嵌入式连接于电加热器的进风端口处，开口槽固定设置于导风管顶部端面，第二凹槽嵌入式设置于导风管的内壁处，滑块固定设置于过滤板的前端面和后端面，过滤板活动连接于开口槽处，集风箱固定设置于电加热器的左侧，排风板配套设置于设备主体内部左侧端面和内部右侧端面处，导风口贯穿设置于排风板外侧端面处；
转盘还包括第二传动齿轮、固定杆、滚轮、滚轮支架，滚轮支架固定设置于转盘中端处，滚轮配套设置于滚轮支架内部，并且滚轮与固定板顶部端面接触，固定杆贯穿设置于固定板底部端面，且固定杆的顶部端面固定连接于转盘的底部端面，第二传动齿轮固定设置于固定杆外表面底端处。
优选的：转盘为“T”形状，且转盘的底部端面与第一凹槽相互匹配，同时每个固定板表面均配套设置有4个转盘。
优选的：固定板为矩形状，且数量为2个，同时固定板的左侧面和右侧面分别固定连接于排风板外侧端面处，并且每个固定板分别配套设置有4个第一凹槽。
优选的：第一传动齿轮的数量为2个，第二传动齿轮的数量为8个，并且每个传动齿轮的周围分别配套设置有4个第二传动齿轮，同时第一传动齿轮与第二传动齿轮互相啮合设置。
优选的：过滤板为矩形状，且内部为中空结构，同时在过滤板内壁处分别配套设置有多层隔尘网。
优选的：开口槽和过滤板互相契合，其开口槽处还配套设置有密封点，同时滑块与第二凹槽互相匹配。
优选的：导风管为矩形状，其过滤板的直径与导风管内壁直径相同，并且过滤板的高度大于导风管的高度，同时在导风管的内壁处还嵌入式设置有第二凹槽，并且其第二凹槽相互对称，且分别处于同一水平线。
优选的：电机、电加热器、吸风机均与外界电源电线相连，并通过外界电源电线设置于电机、电加热器、吸风机匹配的电源开关。
优选的：吸风机、电加热器、集风箱、排风板均配套设置有导风管，并通过导风管实现对风的导入和输送。
有益效果：
1、这种具有防尘功能的陶瓷杯烘干装置设置有吸风机和过滤板，当需要对其陶瓷杯进行烘干处理时，启动吸风机和电加热器的电源开关，使吸风机和电加热器进行工作，当吸风机运行后，会将外界的空气吸入至导风管内部，当空气与过滤板接触后，其灰尘会被拦截至过滤板处，当空气过滤完毕后，会被导风管传送至电加热器内部，对其空气进行加热处理，当加热完毕后，其热风会被导入至排风板内部，最后再从导风口处穿出，然后对陶瓷杯进行烘干处理，同时，当过滤板长时间使用后，其灰尘会对过滤板进行堵塞，从而影响吸风机的导风效果，因此，针对此情况，利用其第二凹槽和滑块的连接关系，可以将过滤板从开口槽处抽出，这样可以对过滤板进行清洁处理，从而保障其过滤效果。
2、这种具有防尘功能的陶瓷杯烘干装置设置有固定板和转盘，当热风与陶瓷杯接触后，会对其陶瓷杯进行烘干处理，为了避免陶瓷杯出现烘干不均匀等情况，此时，启动电机的电源开关，当电机运行后，会带动传动杆和第一传动齿轮进行转动，在第一传动齿轮转动的同时，会带动其第二传动齿轮进行旋转，当第二传动齿轮转动后，通过第二传动齿轮和固定杆的连接关系，因此，可以带动其转盘进行自转，当将陶瓷杯放入转盘上后，其热风会对转盘上面的陶瓷杯进行烘干处理，这样就保证了对陶瓷杯的烘干均匀，避免了烘干死角的出现，同时其滚轮和滚轮支架的设置，可以使转盘进行平稳的转动，从而避免转盘因摩擦力过大而无法旋转等情况。
附图说明：

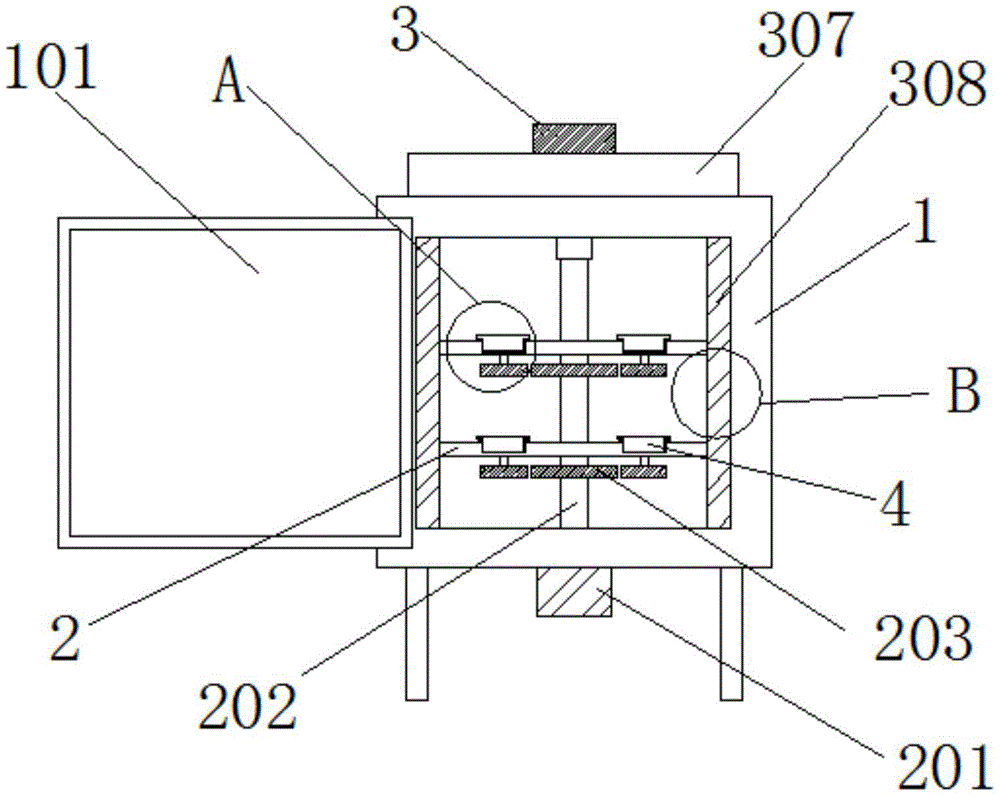

图1为本实用新型的一种具有防尘功能的陶瓷杯烘干装置正面示意图。
图2为本实用新型的一种具有防尘功能的陶瓷杯烘干装置俯视面示意图。
图3为本实用新型的一种具有防尘功能的陶瓷杯烘干装置A处侧面放大示意图。
图4为本实用新型的一种具有防尘功能的陶瓷杯烘干装置B处正面放大示意图。
图5为本实用新型的一种具有防尘功能的陶瓷杯烘干装置C处俯视面放大示意图。
图1-5中：1-设备主体；101-箱门；2-固定板；201-电机；202-传动杆；203-第一传动齿轮；204-第一凹槽；3-吸风机；301-电加热器；302-导风管；303-开口槽；304-第二凹槽；305-过滤板；306-滑块；307-集风箱；308-排风板；309-导风口；4-转盘；401-第二传动齿轮；402-固定杆；403-滚轮；404-滚轮支架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如附图1至附图5所示：本实用新型提供一种技术方案，一种具有防尘功能的陶瓷杯烘干装置，包括设备主体1、固定板2、吸风机3、转盘4，固定板2固定设置于设备主体1内部，吸风机3固定设置于设备主体1顶部端面处，转盘4活动连接于固定板2顶部端面处；其特征在于：设备主体1还包括有箱门101，箱门101配套设置于设备主体1前端面；
固定板2还包括有电机201、传动杆202、第一传动齿轮203、第一凹槽204，电机201固定设置于设备主体1底部端面处，传动杆202贯穿设置于固定板2内部，且传动杆202的一端套接连接于电机201的传动轴处，第一传动齿轮203固定设置于传动杆202外表面中端处和外表面底端处，第一凹槽204嵌入式设置于固定板2顶部端面；
吸风机3还包括电加热器301、导风管302、开口槽303、第二凹槽304、过滤板305、滑块306、集风箱307、排风板308、导风口309，电加热器301固定设置于吸风机3的左侧端面处，导风管302的一端嵌入式连接于吸风机3的出风端口处，且导风管302的另一端嵌入式连接于电加热器301的进风端口处，开口槽303固定设置于导风管302顶部端面，第二凹槽304嵌入式设置于导风管302的内壁处，滑块306固定设置于过滤板305的前端面和后端面，过滤板305活动连接于开口槽303处，集风箱307固定设置于电加热器301的左侧，排风板308配套设置于设备主体1内部左侧端面和内部右侧端面处，导风口309贯穿设置于排风板308外侧端面处；
转盘4还包括第二传动齿轮401、固定杆402、滚轮403、滚轮支架404，滚轮支架404固定设置于转盘4中端处，滚轮403配套设置于滚轮支架404内部，并且滚轮403与固定板2顶部端面接触，固定杆402贯穿设置于固定板2底部端面，且固定杆402的顶部端面固定连接于转盘4的底部端面，第二传动齿轮401固定设置于固定杆402外表面底端处。
其中：转盘4为“T”形状，且转盘4的底部端面与第一凹槽204相互匹配，同时每个固定板2表面均配套设置有4个转盘4。
其中：转盘4为“T”形状，且转盘4的底部端面与第一凹槽204相互匹配，同时每个固定板2表面均配套设置有4个转盘4，通过转盘4的设置，当转盘4转动后，可以带动其陶瓷杯进行旋转，当热风对其陶瓷杯进行烘干处理时，可以避免烘干不均匀等情况。
其中：固定板2为矩形状，且数量为2个，同时固定板2的左侧面和右侧面分别固定连接于排风板308外侧端面处，并且每个固定板2分别配套设置有4个第一凹槽204，通过固定板2的设置，能够为转盘4提供支撑点，从而使转盘4能够进行稳定的自转。
其中：第一传动齿轮203的数量为2个，第二传动齿轮401的数量为8个，并且每个传动齿轮203的周围分别配套设置有4个第二传动齿轮401，同时第一传动齿轮203与第二传动齿轮401互相啮合设置，通过第一传动齿轮203和第二传动齿轮401的设置，当传动杆202在转动后，会使其第一传动齿轮203进行旋转，从而带动其第二传动齿轮401运动，利用其第二传动齿轮401和固定杆402的连接关系，可以使转盘4进行运动，同时第一传动齿轮203和第二传动齿轮401的设置，能够对其电机201的旋转力进行减缓处理，防止因旋转力过大而将陶瓷杯从转盘4处甩飞。
其中：过滤板305为矩形状，且内部为中空结构，同时在过滤板305内壁处分别配套设置有多层隔尘网，通过过滤板305的设置，能够对空气中的灰尘进行防尘处理，从而避免灰尘对陶瓷杯造成污染等情况。
其中：开口槽303和过滤板305互相契合，其开口槽303处还配套设置有密封点，同时滑块306与第二凹槽304互相匹配，通过滑块306和第二凹槽304的设置，能够将过滤板305从开口槽303处抽出，从而方便对过滤板305进行清洁处理。
其中：导风管302为矩形状，其过滤板305的直径与导风管302内壁直径相同，并且过滤板305的高度大于导风管302的高度，同时在导风管302的内壁处还嵌入式设置有第二凹槽304，并且其第二凹槽304相互对称，且分别处于同一水平线，通过导风管302的设置，能够使过滤板305平稳的插入至导风管302内部，从而方便对其空气进行过滤处理。
其中：电机201、电加热器301、吸风机3均与外界电源电线相连，并通过外界电源电线设置于电机201、电加热器301、吸风机3匹配的电源开关，通过外界电源端的设置，能够对电机201、电加热器301、吸风机3进行开关启闭，从而方便工作人员的使用。
其中：吸风机3、电加热器301、集风箱307、排风板308均配套设置有导风管302，并通过导风管302实现对风的导入和输送，通过导风管302的设置，能够将外界的风输送至电加热器301内部，并对其进行加热处理，当加热完毕后，可以将其热风输送至排风板308处，从而方便对其陶瓷杯进行烘干处理。
工作原理：
首先，使电机201、电加热器301、吸风机3均与外界电源电线相连，并通过外界电源电线设置于电机201、电加热器301、吸风机3匹配的电源开关，然后将陶瓷杯平稳的放至转盘4的顶部端面处，当需要对其陶瓷杯进行烘干处理时，启动吸风机3和电加热器301的电源开关，使吸风机3和电加热器301进行工作，当吸风机3运行后，会将外界的空气吸入至导风管302内部，当空气与过滤板305接触后，其灰尘会被拦截至过滤板305内部，当空气过滤完毕后，会被导风管302传送至电加热器301内部，并对其空气进行加热处理，当加热完毕后，其热风会被导入至排风板308内部，最后再从导风口309处穿出，然后对陶瓷杯进行烘干处理，同时，当过滤板305长时间使用后，其灰尘会对过滤板305进行堵塞，从而影响吸风3机的导风效果，因此，针对此情况，利用其第二凹槽304和滑块306的连接关系，可以将过滤板305从开口槽303处抽出，这样可以对过滤板305进行清洁处理，从而保障其过滤效果；
当热风与陶瓷杯接触后，会对其陶瓷杯进行烘干处理，为了避免陶瓷杯出现烘干不均匀等情况，此时，启动电机201的电源开关，当电机201运行后，会带动传动杆202和第一传动齿轮203进行转动，在第一传动齿轮203转动的同时，会带动其第二传动齿轮401进行旋转，当第二传动齿轮401转动后，通过第二传动齿轮401和固定杆402的连接关系，因此，可以带动其转盘4进行自转，当将陶瓷杯放入转盘4上后，其热风会对转盘4上面的陶瓷杯进行烘干处理，这样就保证了对陶瓷杯的烘干均匀，避免了烘干死角的出现，同时其滚轮403和滚轮支架404的设置，可以使转盘4进行平稳的转动，从而避免转盘4因摩擦力过大而无法旋转等情况。
最终，通过此装置，实现了对陶瓷杯的均匀烘干处理，同时利用其装置，避免了灰尘污染陶瓷杯等情况。
同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
综上可得，
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
