技术领域
本实用新型涉及钢筋混泥土矩形水槽技术领域，尤其涉及一种增强纤维钢筋混泥土矩形装配式水渠。
背景技术
渠道被广泛的运用在水利建设中，在几种常见的渠道断面型式中，矩形渠由于占地面积较小，在土地资源匮乏的地区占有很高的比例。
目前水渠的材料一般为钢筋混泥土材料，抗拉强度低、极限延伸率小、性脆，不利于水渠的建设，使用寿命低，且现有的矩形渠安装不方便，使修建矩形渠的效率低，工作强度大。
实用新型内容
为解决上述技术问题，本实用新型提供一种增强纤维钢筋混泥土矩形装配式水渠，以解决水渠拉抗强度低，使用寿命短，且安装不便，降低建设水渠工作效率的问题。
本实用新型一种增强纤维钢筋混泥土矩形装配式水渠的目的，由以下具体技术手段达成：一种增强纤维钢筋混泥土矩形装配式水渠，包括水渠单元、梯形槽、卡槽、承载块、插孔、一号连接块、对接块，插杆、尖刺、梯形卡块、卡块、二号连接块、卡接槽、凸块,水渠单元一端前后侧均固定连接有承载块，承载块一端前后侧设有插孔，承载块与水渠单元连接处顶部上端固定连接有一号连接块，水渠单元靠近承载块一端前后侧均设有卡槽，卡槽内部设有梯形槽，水渠单元另一端固定连接有对接块，对接块底部前后侧均固定连接有插杆，对接块另一端前后侧均固定连接有卡块，卡块上端固定连接有梯形卡块，对接块一端固定连接有二号连接块。
优选的，一号连接块呈拱门型结构，一号连接块顶部与左右两侧设有卡接槽，二号连接块呈拱门型结构，二号连接块底部与左右两侧设有凸块，卡接槽与凸块均方形结构，且卡接槽与凸块长、宽、高、均相同，可无缝啮合。
优选的，承载块与对接块长度以及宽度均相同，对接块底部的插杆与承载块一端的插孔对应卡接。
优选的，插杆底部设有尖刺，插杆与插孔长度相同，尖刺超出插孔露在承载块底部。
优选的，卡槽与卡块长度、深度、宽度均相同，卡槽上端的梯形槽与卡块上端的梯形卡块对应卡接。
优选的，水渠单元采用为钢筋与聚丙烯纤维复合混泥土材料制成。
有益效果：
1、本实用新型通过对接块插杆与承载块插孔对应卡接，从而使连接块一端的卡块以及梯形卡块与水渠单元另一端的卡槽与梯形槽快速卡接啮合固定，同时卡接槽与凸块啮合进一步固定，使水渠单元组可以依次组合连接，安装简单方便，提高水渠安装效率，同时，多个水渠单元相接，使矩形渠的抗拉强度增加，并且插杆底部设置尖刺，使水渠单元不易滑动，在倾斜的沟面也能稳固。
2、本实用新型水渠单元的采用为钢筋与聚丙烯纤维复合混泥土材料制成，聚丙烯纤维抗裂性能好，且强度高，耐磨耐腐蚀，从而使得水渠单元的使用寿命增加，提高了实用性能。
附图说明
图1为本实用新型整体剖面结构示意图。

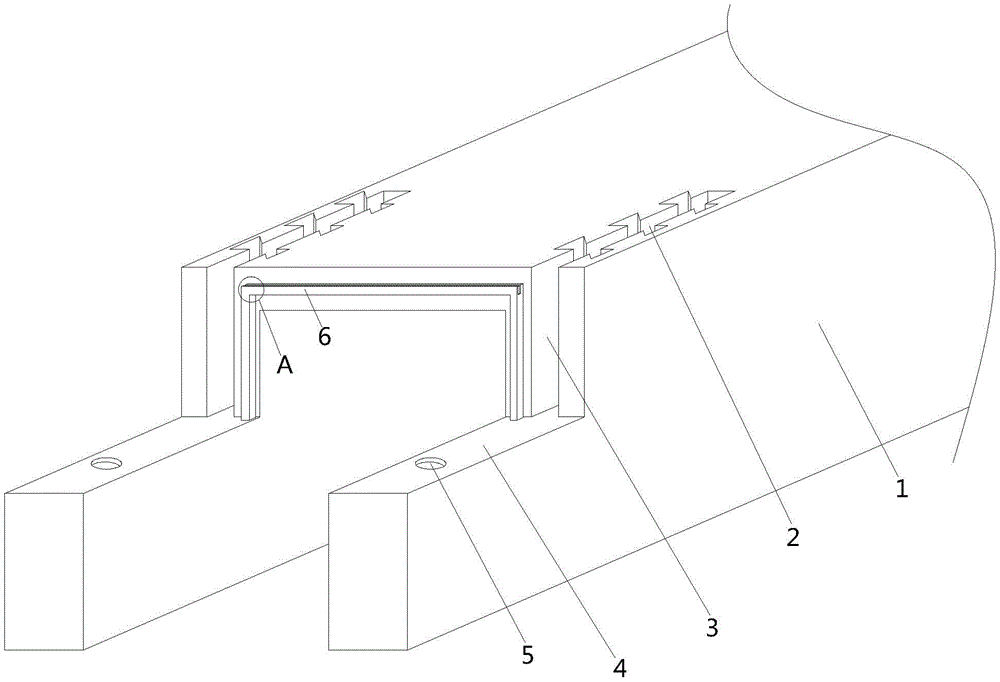

图2为本实用新型卡槽、承载块结构示意图。
图3为本实用新型卡块、连接块结构示意图。
图4为本实用新型A处放大结构示意图。
图5为本实用新型B处放大结构示意图。
图1-5中，部件名称与附图编号的对应关系为：
水渠单元1、梯形槽2、卡槽3、承载块4、插孔5、一号连接块6、对接块7，插杆8、尖刺9、梯形卡块10、卡块11、二号连接块12、卡接槽601、凸块1201。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如附图1至附图5所示：一种增强纤维钢筋混泥土矩形装配式水渠，包括水渠单元1、梯形槽2、卡槽3、承载块4、插孔5、一号连接块6、对接块7，插杆8、尖刺9、梯形卡块10、卡块11、二号连接块12、卡接槽601、凸块1201,水渠单元1一端前后侧均固定连接有承载块4，承载块4一端前后侧设有插孔5，承载块4与水渠单元1连接处顶部上端固定连接有一号连接块6，水渠单元1靠近承载块4一端前后侧均设有卡槽3，卡槽3内部设有梯形槽2，水渠单元1另一端固定连接有对接块7，对接块7底部前后侧均固定连接有插杆8，对接块7另一端前后侧均固定连接有卡块11，卡块11上端固定连接有梯形卡块10，对接块7一端固定连接有二号连接块12。
其中：一号连接块6呈拱门型结构，一号连接块6顶部与左右两侧设有卡接槽601，二号连接块12呈拱门型结构，二号连接块底部与左右两侧设有凸块1201，卡接槽601与凸块1201均方形结构，且卡接槽601与凸块1201长、宽、高、均相同，可无缝啮合，使水渠单元1与水渠单元1连接处实现无缝相接，当涨水时，水也不会透过水渠单元1顶部连接缝透出，使的水渠单元1的使用寿命增加。
其中：承载块4与对接块7长度以及宽度均相同，对接块7底部的插杆8与承载块4一端的插孔5对应卡接，当水渠单元1初步对应卡接时，可先将插杆8对应插孔5卡接，进行初步固定以及使卡槽3与卡块11更好的对应卡接，安装方便。
其中：插杆8底部设有尖刺9，插杆8与插孔5长度相同，尖刺9超出插孔5露在承载块4底部，尖刺9插入泥土中，使水渠单元1不易被水冲刷滑动，更加稳固，增加水渠单元1的对水冲击的强度。
其中：卡槽3与卡块11长度、深度、宽度均相同，卡槽3上端的梯形槽2与卡块上端的梯形卡块10对应卡接，使水渠单元1能够依次稳固连接啮合，使水渠单元1安装更加方便，并且梯形卡块10与梯形槽2连接处不易产生脱落，使结构更加稳固，当水渠单元1依次连接，能够很好的承受大水冲刷，不会对矩形渠产生破坏。
其中：水渠单元1采用为钢筋与聚丙烯纤维复合混泥土材料制成，使水渠单元1抗裂性能好，且强度高，耐磨耐腐蚀，从而使水渠单元的使用寿命增加，提高了实用性能。
工作原理：首先将水渠单元1一端的对接块7与水渠单元1另一端的承载块4对应，将对接块7底部的插杆8插入承载块4上的插孔，插杆8底部尖刺插入泥土中，然后将对接块7一端的卡块11以及梯形卡块10对应水渠单元1上的卡槽3以及梯形槽2相互啮合，从而使二号连接块12上的凸块1201与一号连接块6上的卡接槽601啮合连接处缝隙，水渠单元1依次循环连接即可。
