技术领域
本实用新型涉及一种排水渠清理技术领域，具体是一种林园用排水渠树叶收集装置。
背景技术
现有的排水渠都是用水泥直接修建，十分简单，并且施工效果大部分比较差，由于下排水渠的结构较为规则，园林中的的树叶和杂物掉落到下排水渠内后容易在下排水渠内堆积，从而堵塞下排水渠，这样不仅会影响下排水渠内污水的正常排水，还不便于将树叶与其他垃圾进行收集，长时间甚至会造成排水渠积水，还会出现排水渠内部出现发臭的垃圾，苍蝇纷飞的情形，这需要环卫工人每天及时地清理，由于排水渠过长，还是封闭式，内部树叶与垃圾将不方便清洁，由于排水渠周边皆为土地，使得排水渠的结构不稳定，容易坍塌，在园林绿化领域，常常需要移栽树木，而在湿润多雨的南方，一旦遇到雨季，移栽的树木生长容易出现涝根、厌氧、腐烂等情形，导致移栽的树木的成活率较低，现有的排水渠在排水时，容易被树叶与垃圾堵塞，影响其正常的排水，使用效果不好，不能满足人们的使用需求，造成排水渠的清理不便。
实用新型内容
本实用新型的目的在于提供一种林园用排水渠树叶收集装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种林园用排水渠树叶收集装置，包括水渠箱、排水槽、固定钩、螺纹孔、活动板、竖钩、固定板、提把和收集网，所述水渠箱上表面两侧固定连接有提把，所述水渠箱上表面后端固定连接有螺纹孔，所述螺纹孔内壁活动连接有固定钩，所述水渠箱上表面前端固定连接有排水槽，所述水渠箱一侧上表面活动连接有固定钩，所述水渠箱后端下表面活动活动连有活动板，所述活动板下端固定连接有竖钩，所述水渠箱后端底端固定连接有固定板，所述水渠箱上表面固定连接有提把，所述水渠箱后端活动连接有收集网，所述收集网活动连接在固定钩与竖钩内壁。
其中，所述水渠箱上下板设为伸缩板，且伸缩板上下均设有横向螺纹孔。
其中，所述水渠箱左右两侧下端均设有排水槽，且设有6排或者6排以上。
其中，所述活动板一端设有螺纹柱，水渠箱后端下端设有螺纹孔。
其中，所述固定钩一端设有螺纹柱，固定钩与竖钩均设有多个。
其中，所述水渠箱内壁后端下端设有挡板，且上端设为空心结构。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置有水渠箱上下板设为伸缩板，且伸缩板上下均设有横向螺纹孔，通过将水渠箱上板与下板设置为伸缩板，在水渠的长度过长时，可根据长度进行调节长度，且上端伸缩板通过固定钩下端螺纹柱对伸缩板进行限位，下端使用螺纹钉对伸缩板进行限位与固定。
2、本实用新型通过设置有水渠箱内部后端下端设有挡板，且上端设为空心结构，挡板固定安装在水渠箱内部后端下端，且上端设置为空心结构，一方面是因为树叶与垃圾具有漂浮性，漂浮的树叶可直接通过空心孔直接到达收集网内部，另一方面是避免少许树叶与垃圾过承重时，可通过水流将树叶与垃圾冲到下端挡板上时形成回旋，回旋将树叶与垃圾冲到上方然后到收集网内部，方便同一将树叶与垃圾收集与处理。
3、本实用新型通过设置有活动板一端设有螺纹柱，活动板前端固定安装有螺纹柱，便于与水渠箱下端螺纹孔契合连接，方便有的时候不方便将收集网挂放在竖钩上时，可将活动板通过螺纹取下与安装，简单方便，同时还方便更换。
附图说明

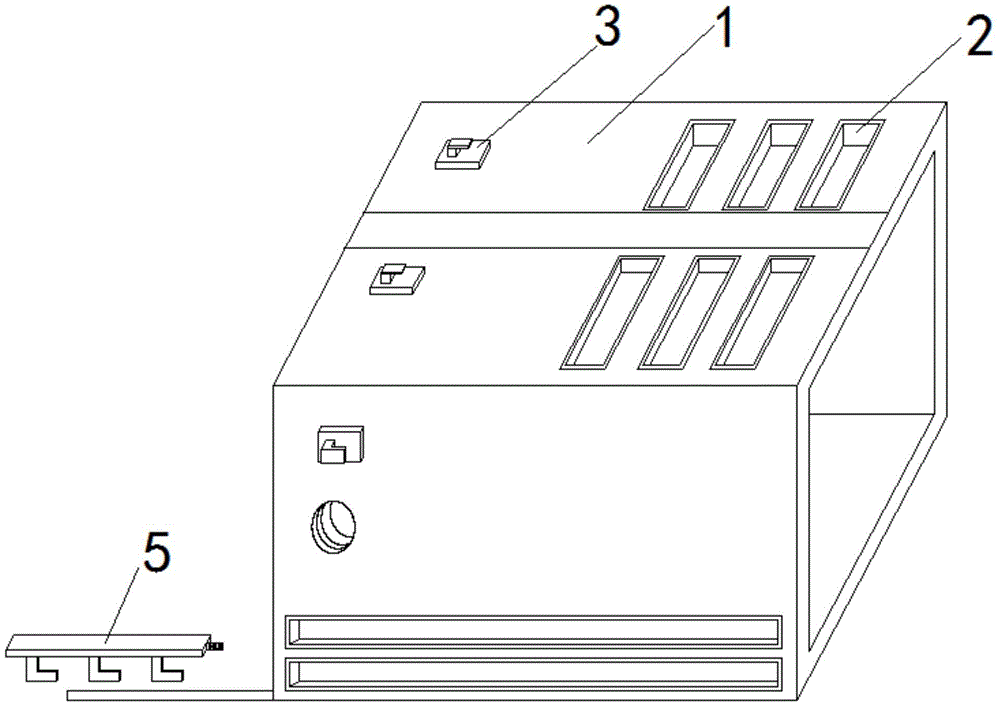

图1是本实用新型的整体结构示意图；
图2是本实用新型的整体拆分结构示意图；
图3是本实用新型的整体剖面结构示意图；
图4是本实用新型的固定钩结构示意图；
图中：水渠箱—1、排水槽—2、固定钩—3、螺纹孔—4、活动板—5、竖钩—6、固定板—7、提把—8和收集网—9。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，本实用新型提供一种技术方案：一种林园用排水渠树叶收集装置，包括水渠箱1、排水槽2、固定钩3、螺纹孔4、活动板5、竖钩6、固定板7、提把8和收集网9，水渠箱1上表面两侧固定连接有提把8，水渠箱1上表面后端固定连接有螺纹孔4，螺纹孔4内壁活动连接有固定钩3，水渠箱1上表面前端固定连接有排水槽2，水渠箱1一侧上表面活动连接有固定钩3，水渠箱1后端下表面活动活动连有活动板5，活动板5下端固定连接有竖钩6，水渠箱1后端底端固定连接有固定板7，水渠箱1上表面固定连接有提把8，水渠箱1后端活动连接有收集网9，收集网9活动连接在固定钩3与竖钩6内壁。
其中，水渠箱1上下板设为伸缩板，且伸缩板上下均设有横向螺纹孔，通过将水渠箱1上班与下板设置为伸缩板，在水渠的长度过长时，可根据长度进行调节长度，且上端伸缩板通过固定钩下端螺纹柱对伸缩板进行限位，下端使用螺纹钉对伸缩板进行限位与固定位。
其中，水渠箱1左右两侧下端均设有排水槽2，且设有6排或者6排以上，水渠箱1左右侧均设置有3排，在，水渠箱1两侧下端设置排水槽2，避免在雨水过多的季节时，导致流水冲坏水渠，方便将水排出水渠箱1，同时还能够将树叶与垃圾阻挡在水渠箱1内部上方，通过水流将冲到收集网9内部，可以更好保护水渠。
其中，活动板一端设有螺纹柱，活动板前端固定安装有螺纹柱，便于与水渠箱下端螺纹孔契合连接，方便有的时候不方便将收集网挂放在竖钩上时，可将活动板通过螺纹取下与安装，简单方便，同时还方便更换，方便有的时候不方便将收集网9挂放在竖钩6上时，可将活动板5通过螺纹取下与安装，简单方便，同时还方便更换。
其中，固定钩3一端设有螺纹柱，固定钩3与竖钩6均设有多个，通过在固定钩3一端设置螺纹柱，方便与螺纹孔4活动安装，多少设置固定钩3与竖钩6，使得收集网9可以得到更好的固定，同时还方法调节收集网9的位置，使得收集网9可以将树叶与垃圾收集到一起，通过设置收集网9，将树叶与垃圾收集到一起，方便环保工作人员进行同一收集。
其中，水渠箱1内部后端下端设有挡板，且上端设为空心结构，通过在下端设置挡板，上端设置为空心结构，一方面是因为树叶与垃圾具有漂浮性，漂浮的树叶可直接通过空心孔直接到达收集网9内部，另一方面是避免少许树叶与垃圾过沉重时，可通过水流将树叶与垃圾冲到下端挡板上时形成回旋，回旋将树叶与垃圾冲到上方然后到收集网9内部，方便统一将树叶与垃圾收集与处理。
工作原理：首先，检查装置完整性，将水渠箱1放置在水渠槽内壁，通过拉动上表面两侧提把8，将水渠箱1调整到合适的间距，将收集网9挂到水渠箱1上端与左右两侧的固定钩3内壁，与活动板5下端竖钩6内壁，水渠箱1后端底端固定安装有固定板7，通过在固定钩3一端设置螺纹柱，方便与水渠箱1上端与左右两侧螺纹孔4活动安装，当水流流进水渠箱1内部时，通过水渠箱1内部后端下端设有挡板，方便将沉重的树叶与垃圾利用水流冲向挡板形成回旋水流将垃圾冲向收集网9内部，且上端设为空心结构,水流将树叶冲向后收集网9中，水渠箱1内部多余水可从水渠箱1上端排水槽2与左右两侧下端排水槽2流出。
