技术领域
本实用新型涉及一种水箱内壁清洁技术领域，具体是一种工业污水箱内壁清洁装置。
背景技术
工业污水是由于水里掺入了新的物质或者因为外界条件的变化，导致水变质不能继续保持原来的使用功能，在一些污水处理厂内往往通过使用较多的清洁装置来盛装污水，污水箱长期储水后，其内壁会粘附许多水垢等杂物，为了能够定期对污水箱内部进行清理，传统的污水箱内部的清理方式大多还是直接通过人工进行手动擦拭，这样的方式不仅工作强度大，且工作效率较为低下，费时费力而且无法保证清洁的效果，但是现在的清洁装置大多设计较为简单，不能够随意进行调节，现在市面上已广泛采用清洁装置来清洗污水箱，污水箱清洁装置是用于清洗工业污水的装置，清洗的目的是为了下一次使用，当清洗的毛刷磨损时，不能进行拆卸更换，而且不方便移动，因此需要在现有污水箱清洁装置的基础上进行升级和改造，以克服现有问题和不足。
实用新型内容
本实用新型的目的在于提供一种工业污水箱内壁清洁装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水箱内壁清洁装置，包括固定板、凹槽、连接杆、箱壳、电线、电机、水管、第一清洗刷、支撑杆、固定杆、安装管、旋转管、固定块、固定柱和第二清洗刷，所述固定板下端固定连有凹槽，所述固定板上表面固定连接有箱壳，所述箱壳内部固定连接有电机，所述电机一端固定连接有电线，所述电下端固定连接有连接杆，所述连杆一端固定连接有旋转管，所述旋转管两端固定连接有安装管，所述水管贯穿固定板固定安装在安装管内壁，所述支撑杆一端贯穿安装管固定连接在水管内壁，所述支撑杆一端活动连接有第一清洗刷，所述固定杆一端固连接在固定板下端，一端固定连接在支撑杆一端，所述安装管下端固定连接有固定块，所述固定柱一端固定连接在固定快下端，一端固定连接在第二清洗刷上端。
其中，所述支撑杆设为伸缩杆，且内部设为空心结构，一端设有螺纹圈。
其中，所述第一清洗刷一端设有螺纹圈，内部设为空心结构，且刷子层设有流水孔。
其中，所述安装管设为u型,且水管设为2根。
其中，所述固定柱内部设为水管，且第二清洗刷内部设为空心结构，且刷子层设有流水孔。
其中，所述第二清洗刷两端设有螺纹圈。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置有支撑杆设为伸缩杆，且内部设为空心结构，一端设有螺纹圈，支撑杆设为伸缩杆，方便根据箱身两侧宽度调节支撑杆，使得第一清洗刷的方便刷洗，内部设置空心结构便于将水管的水引出，将支撑杆一端设置螺纹圈，便于与第一清洗刷一端螺纹圈活动连接，方便拆卸与更换。
2、本实用新型通过设置有安装管设为U型,且水管设为2根，通过将安装设置为U形，U形管水流形成两侧流动，避免水流过大时将水管上端冲脱，水管设置为2根，方便清洁装置在工作时提供足够的水资源。
3、本实用新型通过设置有固定柱内部设有水管，且第二清洗刷内部设为空心结构，且刷子层设有流水孔，固定柱内部设置水管，方便将安装管内部的水流到下方第二清洗刷上，在从刷子层上流水孔将水排出，减少手动放水清洗，方便快节约用水
附图说明

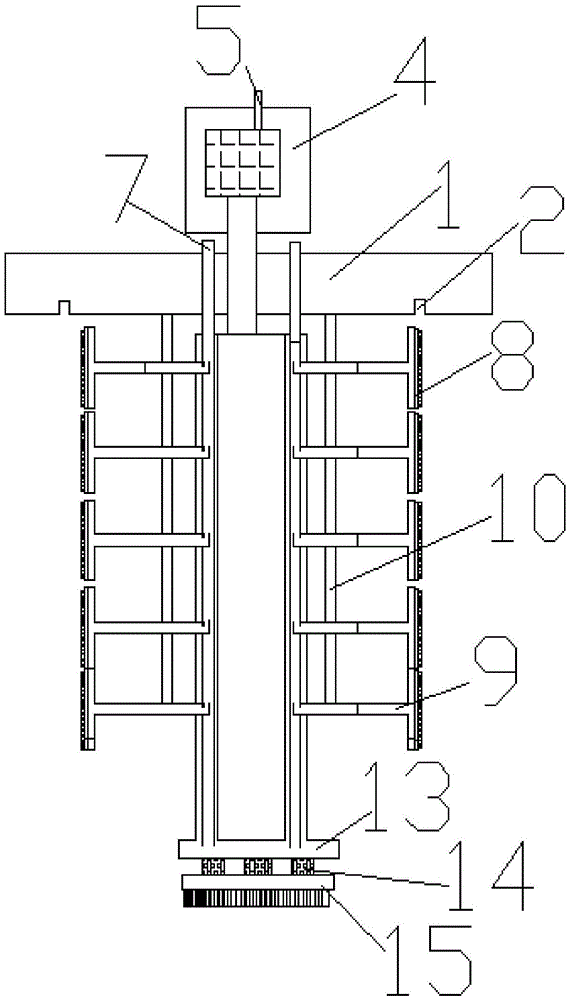

图1是本实用新型的整体剖面结构示意图；
图2是本实用新型的整体拆分剖面结构示意图；
图中：固定板—1、凹槽—2、连接杆—3、箱壳—4、电线—5、电机—6、水管—7、第一清洗刷—8、支撑杆—9、固定杆—10、安装管—11、旋转管—12、固定块—13、固定柱—14和第二清洗刷—15。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～2，本实用新型提供一种技术方案：一种工业污水箱内壁清洁装置，包括固定板1、凹槽2、连接杆3、箱壳4、电线5、电机6、水管7、第一清洗刷8、支撑杆9、固定杆10、安装管11、旋转管12、固定块13、固定柱14和第二清洗刷15，固定板1下端固定连有凹槽2，固定板1上表面固定连接有箱壳4，箱壳4内部固定连接有电机6，电机6一端固定连接有电线5，电下端固定连接有连接杆3，连杆一端固定连接有旋转管12，旋转管12两端固定连接有安装管11，水管7贯穿固定板1固定安装在安装管11内壁，支撑杆9一端贯穿安装管11固定连接在水管7内壁，支撑杆9一端活动连接有第一清洗刷8，固定杆一端固连接在固定板1下端，一端固定连接在支撑杆9一端，安装管11下端固定连接有固定块13，固定柱14一端固定连接在固定快下端，一端固定连接在第二清洗刷15上端。
其中，支撑杆9设为伸缩杆，且内部设为空心结构，一端设有螺纹圈，通过将支撑杆9设为伸缩杆，方便根据箱身两侧宽度调节支撑杆9，使得第一清洗刷8的方便刷洗，内部设置空心结构便于将水管7的水引出，将支撑杆9一端设置螺纹圈，便于与第一清洗刷8一端螺纹圈活动连接，方便拆卸与更换。
其中，第一清洗刷8一端设有螺纹圈，内部设为空心结构，且刷子层设有流水孔，通过设置螺纹圈，便于与支撑杆9一端螺纹圈活动连接，将内部设置为空心结构，便于工作时水通过刷子层的流水孔流出，方便在刷箱身的同时可冲洗箱身，增加样性。
其中，安装管11设为U型,且水管7设为2根，通过将安装设置为U形，通过U形管水流形成两侧流动，避免水流过大时将水管7上端冲脱，水管7设置为2根，方便清洁装置在工作时提供足够的水资源。
其中，固定柱14内部设有水管7，且第二清洗刷15内部设为空心结构，且刷子层设有流水孔，通过在固定柱14内部设置水管7，方便将安装管11内部的水流到下方第二清洗刷15上，在从刷子层上流水孔将水排出，方便清洁，减少手动放水清洗，方便快节约用水。
其中，第二清洗刷15两端设有螺纹圈，通过在第二清洗刷15两段设置螺纹圈，方便在箱身过宽是增加清洗刷，同时还便于安装与更换
工作原理：首先，检查装置完整性，通过现有技术将固定板1放置在箱体上端，将凹槽2卡在箱身上端四周，将电机6安装在固定板1上端箱壳4内部，连接杆3贯穿固定一端安装在电机6下端电机6下端，一端安装旋转管12上端，将水管7一端安装在旋转管12两端的安装管11内壁，一端安装固定板1上端，方便连接水源，支撑杆9一端贯穿安装管11固定安装在水管7内壁，将支撑杆9一端固定通过螺纹圈与第一清洗刷8一端活动安装，支撑杆9设为伸缩杆，且内部设为空心结构，拉动支撑杆9调节清洗刷，水流从支撑杆9一端流进通过刷子层上流水孔将水排出，固定杆10一端固定固定在固定板1下端，一端与支撑杆9固定，安装管11下端固定安装有固定块13，水流通过固定柱14从第二清洗刷15流出，固定柱14上下两端分别固定连接有固定块13和第二清洗刷15，第二清洗刷15两侧通过螺纹圈可进行多个安装清洗刷，将水管7上端连接水源,电机6上端电线5与其他电源连接，电源连接可启动装置。
