技术领域
本实用新型涉及铁轨技术领域，具体为一种新型铁轨安装用的安装块。
背景技术
现有的铁轨安装板都是分开的，铁轨通过安装在枕木过程中的左右两侧都需要安装板对铁轨进行固定，这样一来比较让费时间，且现有的铁轨安装板直接作用在枕木上的螺栓上，容易造成枕木的损伤，因此设计一种新型铁轨安装用的安装块非常的必要。
实用新型内容
本实用新型旨在于解决上述背景技术存在的问题，提供一种新型铁轨安装用的安装块，该装置通过设置有贯穿杆、卡接块，使得在安装铁轨的过程中，首先将装置底座上的第一贯穿孔套结于枕木上的两个螺栓上，卡接块的伸出端旋转向底座的左右两侧，将铁轨放于底座上两个贯穿杆之间，将卡接块的伸出端旋转至倾斜槽面处于铁轨的安装处，然后拧紧螺帽，再用螺帽拧入枕木上的螺栓，使得装置固定于枕木上。
为实现上述目的，本实用新型提供如下技术方案，一种新型铁轨安装用的安装块，包括有底座、贯穿杆、垫环、卡接块、螺纹、第一贯穿孔和缓冲弹簧，所述底座的上表面左右两侧焊接设置有贯穿杆，所述贯穿杆的上方套接设置有垫环，所述垫环的中央贯穿设置有第二贯穿孔，所述垫环的上方套接设置有卡接块，所述贯穿杆的外侧表面嵌入设置有螺纹，所述贯穿杆的中央贯穿设置有贯穿孔，所述卡接块的上方套接设置有缓冲弹簧，所述贯穿杆的上方螺纹设置有螺帽；
所述卡接块包括有第三贯穿孔和倾斜槽，所述卡接块的左侧表面贯穿设置有第三贯穿孔，所述卡接块的右侧底部嵌入设置有倾斜槽。
进一步的优选方案，所述第一贯穿孔贯穿于底座，且第一贯穿孔的大小铁轨枕木上的螺栓大小。
进一步的优选方案，所述贯穿杆贯穿于第二贯穿孔内。
进一步的优选方案，所述贯穿杆贯穿于第三贯穿孔内。
进一步的优选方案，所述倾斜槽的形状与接轨底部两侧的形状相同。
进一步的优选方案，所述底座设置为高强度橡胶材质。
有益效果：
(1)该装置通过设置有贯穿杆、卡接块，使得在安装铁轨的过程中，首先将装置底座上的第一贯穿孔套结于枕木上的两个螺栓上，卡接块的伸出端旋转向底座的左右两侧，将铁轨放于底座上两个贯穿杆之间，将卡接块的伸出端旋转至倾斜槽面处于铁轨的安装处，然后拧紧螺帽，再用螺帽拧入枕木上的螺栓，使得装置固定于枕木上。
(2)该装置通过设置有垫环和缓冲弹簧，通过在卡接块的下方套接设置有垫片，且在卡接块的上方套接设置有弹簧，使得在铁轨轻微震动的过程中带点垫片震动，垫片的震动力通过弹簧达到缓冲的效果，不会直接作用在螺帽上，使得螺帽与螺纹受损，导致螺帽与螺纹连接不稳，出现隐患。
附图说明

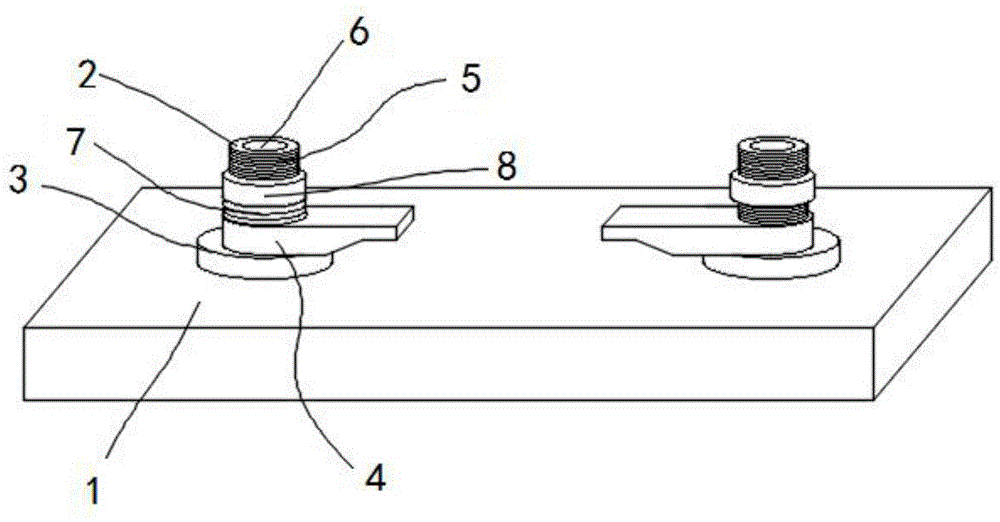

图1为本实用新型的整体结构示意图。
图2为本实用新型的卡接块结构示意图。
图3为本实用新型的套环结构示意图。
图1-3中：1-底座、2-贯穿杆、3-垫环、301-第二贯穿孔、4-卡接块、401-第三贯穿孔、402-倾斜槽、5-螺纹、6-第一贯穿孔、7-缓冲弹簧。
具体实施方式
实施例：
请参阅图1至3，本实用新型实施例中一种新型铁轨安装用的安装块，包括有底座1、贯穿杆2、垫环3、卡接块4、螺纹5、第一贯穿孔6和缓冲弹簧7，所述底座1的上表面左右两侧焊接设置有贯穿杆2，所述贯穿杆2的上方套接设置有垫环3，所述垫环3的中央贯穿设置有第二贯穿孔301，所述垫环3的上方套接设置有卡接块4，所述贯穿杆2的外侧表面嵌入设置有螺纹5，所述贯穿杆2的中央贯穿设置有贯穿孔6，所述卡接块4的上方套接设置有缓冲弹簧7，所述贯穿杆2的上方螺纹设置有螺帽8；
所述卡接块4包括有第三贯穿孔401和倾斜槽402，所述卡接块4的左侧表面贯穿设置有第三贯穿孔401，所述卡接块4的右侧底部嵌入设置有倾斜槽402。
进一步的，所述第一贯穿孔6贯穿于底座1，且第一贯穿孔6的大小铁轨枕木上的螺栓大小，使得装置能套接与铁轨枕木上。
进一步的，所述贯穿杆2贯穿于第二贯穿孔301内。
进一步的，所述贯穿杆2贯穿于第三贯穿孔401内。
进一步的，所述倾斜槽402的形状与接轨底部两侧的形状相同，方便卡接块4将铁轨卡接住。
进一步的，所述底座1设置为高强度橡胶材质，达到一定的缓冲效果。
在使用本实用新型一种新型铁轨安装用的安装块时，首先将装置安装好，将装置底座1放于铁轨枕木上的连接螺栓处，使得枕木上的螺栓贯穿于第一贯穿孔，然后将卡接块4的伸出端往底座1的左右两侧旋转，再将铁轨放于两个贯穿杆2之间，旋转卡接块4，使得卡接块4上的倾斜槽402处于铁轨的上方，然后拧紧螺帽8，使得倾斜槽402固定于铁轨上接口。
