技术领域
本实用新型涉及卫浴洁具技术领域,更具体地说,特别涉及一种可调节高度的洗漱台。
背景技术
随着人们生活水平的提高,洗漱台的使用也越来越广泛了,对于洗漱台的要求也越来越高。但是现有技术中,大部分洗漱台都是固定高度的,这给身高与台面高度不同的使用者带来了极大的不便。目前现有的一些可调高度洗漱台一般调节操作复杂,费力费时,也不方便进行自由调节高度,实质上大部分时间都是固定高度使用,调节功能使用性差。
实用新型内容
(一)技术问题
综上所述,本实用新型提供一种可调节高度的洗漱台,以解决不方便进行自由调节高度,调节功能使用性差,费时费力的问题。
(二)技术方案
本实用新型提供了一种可调节高度的洗漱台,包括:台体,水龙头,洗漱台,支撑柱,承重板,排水管,脚柱,限位筒,伸缩杆;所述水龙头的下端固定安装有台体,所述台体为椭圆形中部空心、上方开口结构,且台体的下端套接有排水管,且台体紧密嵌套于洗漱台的内部,所述洗漱台固定于支撑柱的上端,所述支撑柱的下端固定安装有承重板,承重板的下端固定连接脚柱,且承重板的中部下端固定安装有伸缩杆,所述限位筒柱形中部空心结构,且其内部套接有脚柱;
所述伸缩杆包括伸缩主体,从动齿轮,主动齿轮,转动球和调节按钮;所述伸缩杆的表面有调节按钮,且其内部有伸缩主体,所述伸缩主体的左侧表面设置有从动齿轮,且所述从动齿轮的左侧设置有主动齿轮和转动球。
优选的,所述水龙头为圆柱形结构,且在其内部装有过滤网。
优选的,所述支撑柱为柱形中部实心结构,且材料为高硬度的材料。
优选的,所述承重板为柱形中部实心结构,且材料为具有高硬度的材料。
优选的,所述排水管材料为弹性软管,且其上端与排水口紧密接合,且其下端位于承重板的后面。
优选的,所述伸缩杆的内部设置有电机。
(三)有益效果
本实用新型通过伸缩杆、限位筒可以有效的调节洗漱台的高度,通过脚柱和限位筒可以更加有效的对洗漱台进行固定,从而有效的解决不方便进行自由调节高度,调节功能使用性差的问题,增强洗漱台的方便实用性,达到省时、省力、方便伸降的效果。
附图说明

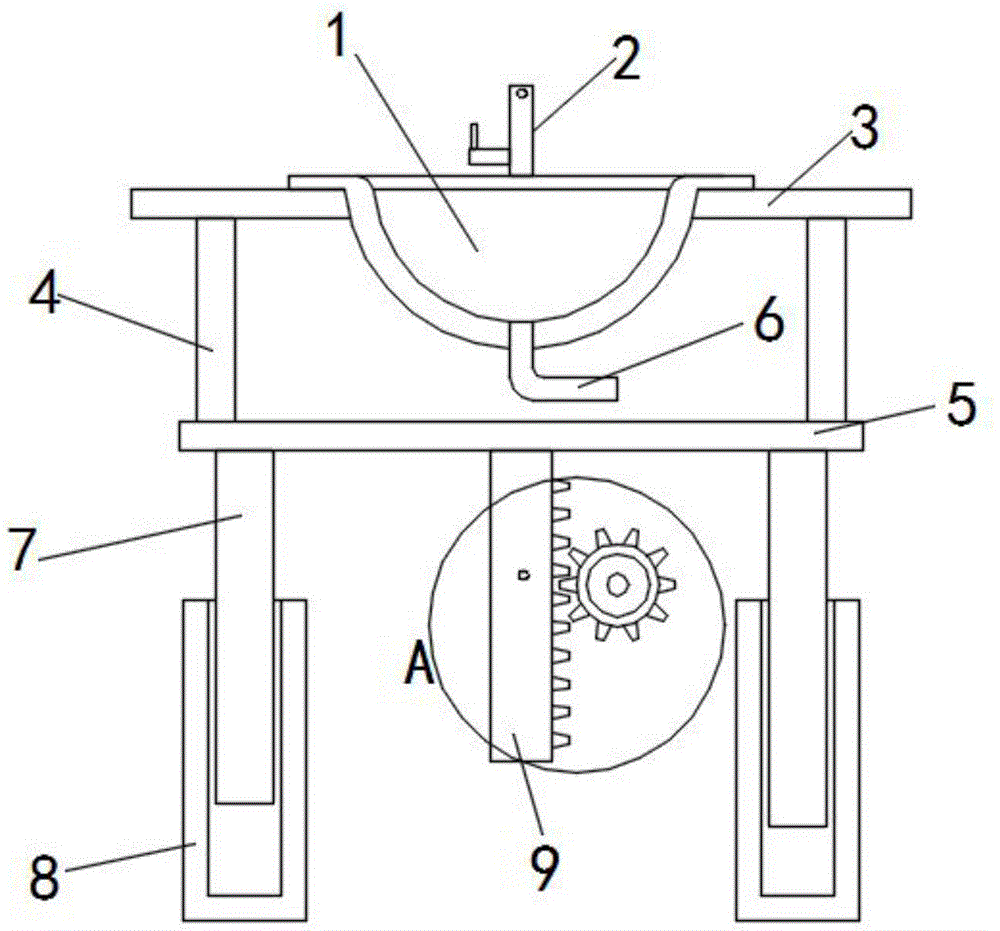

图1为本实用新型的结构示意图;
图2为本实用新型的图1A处结构放大示意图。
在图1至图2中,部件名称或线条与附图编号的对应关系为:
台体-1,水龙头-2,洗漱台-3,支撑柱-4,承重板-5,排水管-6,脚柱-7,限位筒-8,伸缩杆-9,伸缩主体901,从动齿轮902,主动齿轮903、转动球904,调节按钮905。
具体实施方式
下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型,但不能用来限制本实用新型的范围。
请参考图1至图2;
本实用新型提出了一种可调节高度的洗漱台,包括:台体1,水龙头2,洗漱台3,支撑柱4,承重板5,排水管6,脚柱7,限位筒8,伸缩杆9;水龙头2的下端固定安装有台体1,台体1为椭圆形中部空心、上方开口结构,且台体1的下端套接有排水管6,且台体1紧密嵌套于洗漱台3的内部,洗漱台3固定于支撑柱4的上端,支撑柱4的下端固定安装有承重板5,承重板5的下端固定连接脚柱7,且承重板5的中部下端固定安装有伸缩杆9,限位筒8柱形中部空心结构,且其内部套接有脚柱7;
伸缩杆9包括伸缩主体901,从动齿轮902,主动齿轮903、转动球904和调节按钮905;伸缩杆9的表面有调节按钮905,且其内部有伸缩主体901,伸缩主体901的左侧表面设置有从动齿轮902,且从动齿轮的左侧设置有主动齿轮903和转动球904。
其中,水龙头2为圆柱形结构,且在其内部装有过滤网,这样就可以降低水流流出的速度,减少水花喷溅的情况。
其中,支撑柱4为柱形中部实心结构,且材料为高硬度的材料,这样可以增强支撑柱对洗漱台的支撑力度,增加洗漱台的使用时间。
其中,承重板5为柱形中部实心结构,且材料为具有高硬度的材料,可以增强载重效果,使洗漱台更加牢固,进一步增加洗漱台的使用寿命。
其中,排水管6材料为弹性软管,更加方便伸缩和排水,且其上端与排水口紧密接合,更加牢固,污水不易渗出来,且其下端位于承重板5的后面,水滴不会漏到伸缩杆,也不影响日常洗漱。
其中,伸缩杆9的内部设置有电机,带动齿轮转动,方便洗漱台伸降,省时又省力。
本实施例的具体使用方式与作用:本实用新型在使用时,首先,让洗漱台正常工作使用,需要调节高度时,只需按下伸缩杆9上的按钮,开始调节,电机通电会带动转动球904转动,转动球904表面的主动齿轮903就会转动,然后推动从动齿轮902会转动,伸缩杆9就会慢慢的上升或者下降,然后洗漱台就会慢慢的整体上升或者下降,等调节到需要的高度关闭调节按钮即可关闭伸缩杆9,从而实现省时省力,方便自由调节洗漱台高度的效果。
本实用新型的实施例是为了示例和描述起见而给出的,而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用,并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
