技术领域
本实用新型管线固定领域，尤其涉及一种建筑施工管线固定装置。
背景技术
随着社会的不断发展，在城市中随处可见建筑施工工地，而在将管线放置固定装置上时，管线还没有完全固定时管线会晃动，还需要人工调整平衡让其稳定住。
实用新型内容
为了解决上述技术问题，本实用新型的主要目的在于一种建筑施工管线固定装置,通过下管夹内设有的吸盘解决了管线在放置时不稳定，放置后还需要人工调整的问题，但是本装置在管线放置时得先量好固定装置的放置位置，再将管线放入。
一种建筑施工管线固定装置，包括上管夹、下管夹、铰链、螺帽、螺杆、支撑柱、底座、固定脚、吸盘、阻隔橡胶、排气管，所述底座上面设有支撑柱呈固定连接，所述底座底部面设有固定脚呈固定连接，所述支撑柱一端设有下管夹呈固定连接，所述下管夹内设有吸盘固定连接，所述吸盘下设有排气管呈固定连接，所述排气管内设有阻隔橡胶呈固定连接，所述下管夹一端设有螺帽呈固定连接，所述下管夹一端设有铰链呈固定连接，所述铰链上设有上管夹呈固定连接，所述上管夹一端设有螺杆呈穿插连接。
进一步的，所述底座呈长方体，底座上面设有支撑柱呈固定连接，底座下面设有固定脚呈固定连接。
进一步的，所述固定脚位设有四根，固定脚上端分别位于底座下部四个角上呈固定连接，固定脚下端呈圆锥形状。
进一步的，所述支撑柱下端连接于底座呈固定连接，支撑柱上端设有下管夹呈固定连接。
进一步的，所述下管夹右端下表面设有螺帽呈固定连接，下管夹左端设有铰链呈固定连接，铰链上端设有上管夹呈固定连接。
进一步的，所述吸盘位于下管夹内壁内呈固定连接，吸盘下端中间设有排气管呈固定连接，排气管下端贯穿与下管夹外，排气管内部上端设有阻隔橡胶呈固定连接，阻隔橡胶设有两块呈弧形状，阻隔橡胶前端位于排气管内部左右两侧内壁上，两块阻隔橡胶下端相连接。
进一步的，所述上管夹右端设有螺杆呈穿插连接，螺杆与下管夹右端下表面的螺帽呈螺纹连接。
进一步的，所述上管夹的内弧面处固定连接有弹簧丝，所述弹簧丝的一端连接于上管夹，另一端连接有抵紧块。
进一步的，所述弹簧丝至少设置有一个在上管夹的内弧面处，所述抵紧块呈弧形状。
与现有技术相比，本实用新型具有如下有益效果：
本实用新型是一种建筑施工管线固定装置，通过上下管夹和下管夹内的设置先将固定装置放于土壤中再放入管线这样可以更轻松，而吸盘可以使管线在放置时更稳定、平稳，不会产生管线晃动的情况。
附图说明

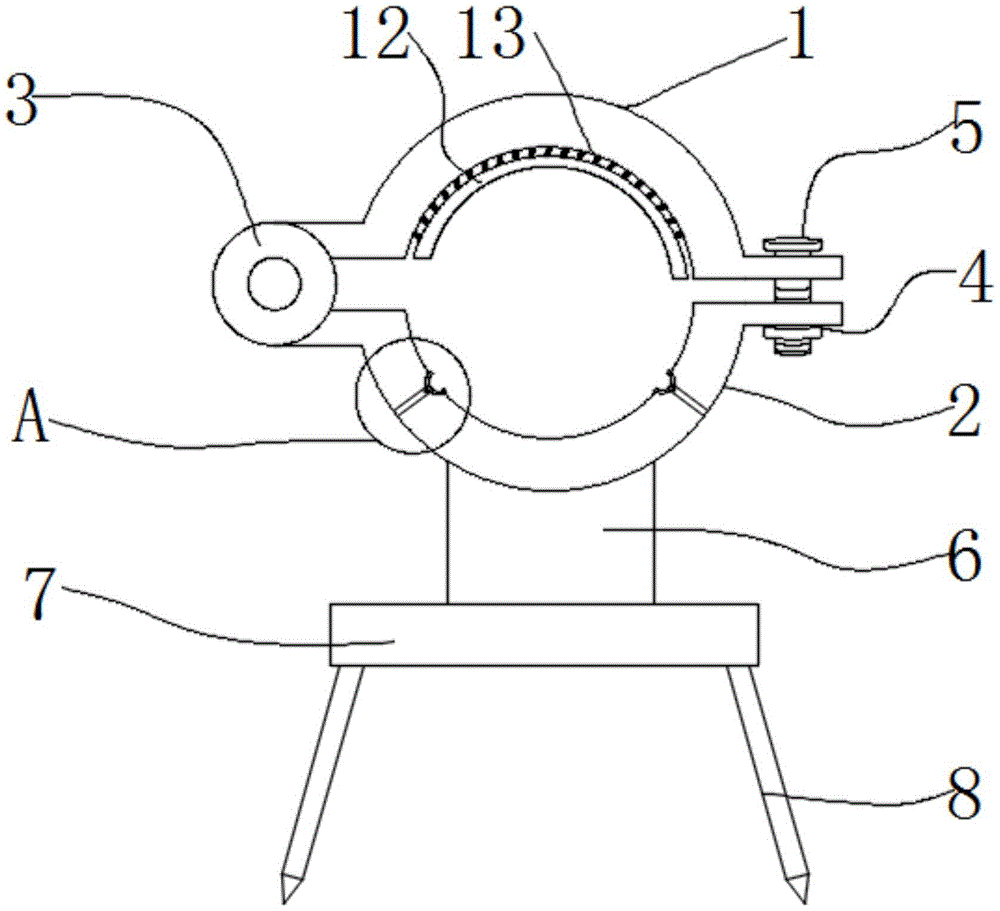

图1是一种建筑施工管线固定装置的主视图。
图2是一种建筑施工管线固定装置底座主视图。
图3是一种建筑施工管线固定装置吸盘放大图。
图中：包括上管夹1、下管夹2、铰链3、螺帽4、螺杆5、支撑柱6、底座7、固定脚8、吸盘9、阻隔橡胶10、排气管11、抵紧块12、弹簧丝13。
具体实施方式
以下结合附图对本实用新型做进一步描述：
实施例：
如附图1至附图2所示：
一种建筑施工管线固定装置，包括上管夹1、下管夹2、铰链3、螺帽4、螺杆5、支撑柱6、底座7、固定脚8、吸盘9、阻隔橡胶10、排气管11，底座7上面设有支撑柱6呈固定连接，底座7底部面设有固定脚8呈固定连接，支撑柱6一端设有下管夹2呈固定连接，下管夹2内设有吸盘9固定连接，吸盘9下设有排气管11呈固定连接，排气管11内设有阻隔橡胶10呈固定连接，下管夹2一端设有螺帽4呈固定连接，下管夹2一端设有铰链3呈固定连接，铰链3上设有上管夹1呈固定连接，上管夹1一端设有螺杆5呈穿插连接。
其中：底座7呈长方体，底座7上面设有支撑柱6呈固定连接，底座7下面设有固定脚8呈固定连接。
其中：固定脚8位设有四根，固定脚8上端分别位于底座7下部四个角上呈固定连接，固定脚8下端呈圆锥形状，这样可以更好的固定于土壤里。
其中：支撑柱6下端连接于底座7呈固定连接，支撑柱6上端设有下管夹2呈固定连接，这样可以使管线放入时不会挨于土面上，使管线下方有空间可利用。
其中：下管夹2右端下表面设有螺帽4呈固定连接，下管夹2左端设有铰链3呈固定连接，铰链3上端设有上管夹1呈固定连接，这样可以先将管线固定装置放于土壤里，再将管线放入固定。
其中：吸盘9位于下管夹2内壁内呈固定连接，吸盘9下端中间设有排气管11呈固定连接，排气管11下端贯穿与下管夹2外，排气管11内部上端设有阻隔橡胶10呈固定连接，阻隔橡胶10设有两块呈弧形状，阻隔橡胶10前端位于排气管11内部左右两侧内壁上，两块阻隔橡胶10下端相连接，吸盘9可以使管线放置时起到稳固作用，排气管11可以使吸盘内的空气排出使吸盘9起到吸附作用，阻隔橡胶10可以阻隔空气进吸盘内。
其中：上管夹1右端设有螺杆5呈穿插连接，螺杆5与下管夹2右端下表面的螺帽4呈螺纹连接，这样可以使上下管夹2结合从而起到固定管线的作用。
其中：上管夹1的内弧面处固定连接有弹簧丝13，弹簧丝13的一端连接于上管夹1，另一端连接有抵紧块12。通过设置有的弹簧丝13能够利用其伸展的弹性性能推动抵紧块12对管线的表面进行抵紧，增加管线在上管夹1与下管夹2之间锁紧后的锁紧力度，增加排气量。
其中：弹簧丝13至少设置有一个在上管夹1的内弧面处，抵紧块12呈弧形状。能够利用其弧面处与管线的弧面进行无缝贴合，增加接触面积的同时增加稳定性。
