技术领域
本实用新型涉及隧道施工技术领域，更具体的，涉及一种隧道施工用水泥桶清洗装置。
背景技术
隧道施工，是新奥地利隧道施工方法的简称，它是奥地利学者在长期从事隧道施工实践中，从岩石力学的观点出发而提出的一种合理的施工方法，是采用喷锚技术、监控量测等并与岩石力学理论构成的一个体系而形成的一种新的工程施工方法；而水泥:粉状水硬性无机胶凝材料。加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起。早期石灰与火山灰的混合物与现代的石灰火山灰水泥很相似，用它胶结碎石制成的混凝土，硬化后不但强度较高，而且还能抵抗淡水或含盐水的侵蚀。长期以来，它作为一种重要的胶凝材料，广泛应用于土木建筑、水利、国防等工程。
目前在施工工地上对会使用到水泥桶，但是在使用过程中会出现水泥桶中和水泥桶外侧沾有水泥，并且时间一长，水泥已经凝固不好清理的情况，而在目前对水泥桶进行清理的时候大部分是采用人工先用水泡后再进行手工清理，但是这样存在的问题就是存在着无法较为彻底的对水泥桶进行清理、清理过程费时费力的缺点。
因此亟需研发一种能够较为彻底的对水泥桶进行清理、清理过程省时省力的隧道施工用水泥桶清洗设备来克服。
实用新型内容
本实用新型旨在于解决背景技术中提出的问题，从而提供一种隧道施工用水泥桶清洗装置。
为实现上述目的，本实用新型提供如下技术方案：一种隧道施工用水泥桶清洗装置，包括：底板、支撑脚、万向轮、内清洁装置、外清洁装置和水箱，所述底板的底部固定连接有支撑脚，所述支撑脚的底部固定连接有万向轮，所述底板底部的轴心处设置有驱动电机，所述驱动电机的顶部转动连接有转动轴，所述转动轴的顶部固定连接有置物圆盘，所述置物圆盘的表面设置有凹槽，所述凹槽的内部固定连接有固定杆，所述固定杆的两端设置有夹紧弹簧，所述固定杆的表面滑动连接有活动块，所述活动块的顶部固定连接有夹紧块，所述活动块与固定杆的内部贯穿连接有第一固定螺丝，所述底板的顶部固定连接有支撑杆，所述支撑杆的表面设置有活动槽，所述活动槽的内部设置有外清洁装置，所述支撑杆的顶部固定连接有顶板，所述顶板的顶部设置有液压缸，所述液压缸的底部设置有升降柱，所述升降柱的底部固定连接有安装板，所述安装板的底部设置有内清洁装置，所述内清洁装置的两侧设置有小型喷头，所述底板顶部的左端设置有水箱，所述水箱的内部设置有离心水泵，所述离心水泵的表面设置有导水管。
优选的，所述内清洁装置包括：旋转电机、旋转杆、连接臂、侧板和刮板，所述旋转电机设置于安装板的顶部，所述旋转电机的底部转动连接有旋转杆，所述旋转杆的表面固定连接有连接臂，所述连接臂的另一端固定连接有侧板，所述侧板的表面设置有刮板，所述刮板呈30°-45°倾斜安装。
优选的，所述外清洁装置包括：活动杆、手持部、清洁板、清洁毛刷和第二固定螺丝，所述活动杆贯穿连接于活动槽的内部，所述活动杆的一端固定连接有手持部，所述活动杆的另一端固定连接有清洁板，所述清洁板的表面设置有清洁毛刷，所述活动杆可上下滑动于活动槽内，并通过第二固定螺丝螺接固定。
优选的，所述水箱包括：注水口；所述水箱的右上端设置有注水口，且注水口的顶部螺接有盖板。
优选的，所述夹紧块的内侧呈弧形状，且内侧的表面设置有橡胶防滑层。
优选的，所述驱动电机、液压缸、旋转电机以及离心水泵与电源电性连接；且驱动电机与转动轴之间电性连接；液压缸与升降柱之间电性连接；旋转电机与旋转杆之间电性连接。
本实用新型提供了一种隧道施工用水泥桶清洗装置，具有以下有益效果：
1、该种隧道施工用水泥桶清洗装置设置有置物圆盘，操作人员可通过活动块滑动于固定杆的表面，直至将夹紧块的内侧贴合于水泥桶的表面后，使用第一固定螺丝将活动块螺接进固定杆内部，而夹紧弹簧进一步推动夹紧块固定住水泥桶，以便驱动电机开启会使得置物圆盘转动，水泥桶也可以得到很好地清洗效果，省时省力。
2、该种隧道施工用水泥桶清洗装置设置有内清洁装置，通过升降柱会使得清洁毛刷向水泥桶内移动，经过旋转电机的旋转转动使得清洁毛刷贴合着水泥桶的内壁做圆周运动，直至黏粘的水泥刮落，再用小型喷头冲刷即可达到清洗效果。
3、该种隧道施工用水泥桶清洗装置设置有外清洁装置，操作人员根据水泥桶的高度，将活动杆通过活动槽上下位移后确定好清洁毛刷的位置，并使用第二固定螺丝进行限位固定好后，在置物圆盘转动时可以全方位的清洗桶的表面，以便达到全面彻底清洗的效果。
附图说明

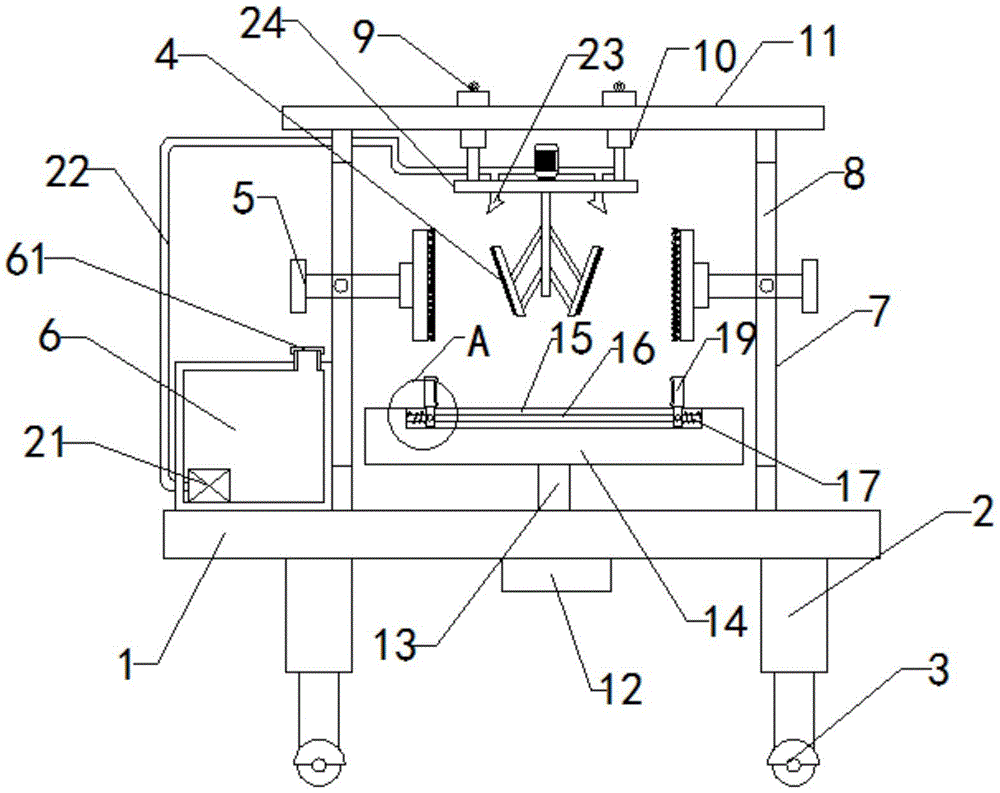

图1为本实用新型的整体结构示意图。
图2为本实用新型的内清洁装置结构示意图。
图3为本实用新型的外清洁装置结构示意图。
图4为本实用新型图1中A的放大图。
图1-4中：底板1、支撑脚2、万向轮3、内清洁装置4、旋转电机41、旋转杆42、连接臂43、侧板44、刮板45、外清洁装置5、活动杆51、手持部52、清洁板53、清洁毛刷54、第二固定螺丝55、水箱6、注水口61、支撑杆7、活动槽8、液压缸9、升降柱10、顶板11、驱动电机12、转动轴13、置物圆盘14、凹槽15、固定杆16、夹紧弹簧17、活动块18、夹紧块19、第一固定螺丝20、离心水泵21、导水管22、小型喷头23、安装板24。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型实施例中，一种隧道施工用水泥桶清洗装置，包括：底板1、支撑脚2、万向轮3、内清洁装置4、外清洁装置5和水箱6，底板1的底部固定连接有支撑脚2，支撑脚2的底部固定连接有万向轮3，底板1底部的轴心处设置有驱动电机12，驱动电机12的顶部转动连接有转动轴13，转动轴13的顶部固定连接有置物圆盘14，置物圆盘14的表面设置有凹槽15，凹槽15的内部固定连接有固定杆16，固定杆16的两端设置有夹紧弹簧17，固定杆16的表面滑动连接有活动块18，活动块18的顶部固定连接有夹紧块19，活动块18与固定杆16的内部贯穿连接有第一固定螺丝20，底板1的顶部固定连接有支撑杆7，支撑杆7的表面设置有活动槽8，活动槽8的内部设置有外清洁装置5，支撑杆7的顶部固定连接有顶板11，顶板11的顶部设置有液压缸9，液压缸9的底部设置有升降柱10，升降柱10的底部固定连接有安装板24，安装板24的底部设置有内清洁装置4，内清洁装置4的两侧设置有小型喷头23，底板1顶部的左端设置有水箱6，水箱6的内部设置有离心水泵21，离心水泵21的表面设置有导水管22。
本实施例中，内清洁装置4包括：旋转电机41、旋转杆42、连接臂43、侧板44和刮板45，旋转电机41设置于安装板24的顶部，旋转电机41的底部转动连接有旋转杆42，旋转杆42的表面固定连接有连接臂43，连接臂43的另一端固定连接有侧板44，侧板44的表面设置有刮板45，刮板45呈30°-45°倾斜安装，有利于将其紧密贴合于水泥桶内壁，以便于全面地刮落黏粘的水泥，提高清洗力度。
本实施例中，外清洁装置5包括：活动杆51、手持部52、清洁板53、清洁毛刷54和第二固定螺丝55，活动杆51贯穿连接于活动槽8的内部，活动杆51的一端固定连接有手持部52，活动杆51的另一端固定连接有清洁板53，清洁板53的表面设置有清洁毛刷54，活动杆51可上下滑动于活动槽8内，并通过第二固定螺丝55螺接固定，使得操作人员可根据水泥桶的高度或者脏污区域进行调整清洁毛刷54的摆放位置，增强对水泥桶外壁的清洁，提高装置的实用性。
本实施例中，水箱6包括：注水口61；水箱6的右上端设置有注水口61，且注水口61的顶部螺接有盖板，防止水体在移动过程中飞溅出去，造成不必要的浪费，也有利于防止隧道内粉尘污染水体，提高清洁效果。
本实施例中，夹紧块19的内侧呈弧形状，且内侧的表面设置有橡胶防滑层，有助于进一步贴合水泥桶表面，加强固定夹紧的作用。
本实施例中，驱动电机12、液压缸9、旋转电机41以及离心水泵21与电源电性连接；且驱动电机12与转动轴13之间电性连接；液压缸9与升降柱10之间电性连接；旋转电机41与旋转杆42之间电性连接。
在使用本实用新型一种隧道施工用水泥桶清洗装置时，首先，操作人员将该装置通过万向轮3移动至指定清洗地点，将适量水体从注水口61注入水箱6内，并将水泥桶放置于置物圆盘14上，通过活动块18滑动于固定杆16，使得夹紧块19能够贴合于水泥桶的表面，用第一固定螺丝20将其限位固定好，然后接通电源，液压缸9会使得升降柱10向下伸长，并通过内清洁装置4中的旋转电机41使得刮板45紧密贴合于桶的内壁做圆周运动，刮落桶内壁上的水泥；操作人员再根据水泥桶的高度，将外清洁装置5的清洁毛刷54调整好适合的高度后，使用第二固定螺丝55将其螺紧固定好，在驱动电机12使得置物圆盘14上的水泥桶转动过程中，可将外壁上的水泥刷落；离心水泵21将水体从水箱6输送至小型喷头23并对准水泥桶冲洗干净即可。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
