技术领域
本实用新型涉及光伏设备技术领域，具体是一种曲面光伏板围栏结构。
背景技术
围栏即护栏，从最早出现的木制围栏，是人们了为了圈养各种牲畜而设置的障碍物。发展到现今，围栏在我们生活中经常以不同的外观形式出现，有着非常广泛的用途及内涵，围栏包括工业用围栏、农业用围栏、民用围栏、公共设施围栏等等。
目前，市场上的围栏功能较为单一，通常为铁制或木质围栏，用于隔离防护工作，围栏具有较高的高度，同时占地范围广，围栏只运用于防护和隔离，造成较大空间的浪费，同时现有的部分围栏具有发电能力，但由于光伏板固定于围栏上，使得无法长时间进行光转电工作，转换效率较低。
因此，需要在现有的可调式曲面光伏板围栏结构上进行进一步研究，提供一种可调式曲面光伏板围栏结构。
实用新型内容
本实用新型旨在于解决现有技术中对功能单一、转换电能效率较低的技术问题，提供一种可调式曲面光伏板围栏结构，通过设置顶固定板、上连接柱、下连接柱、小型电机、齿轮、光伏板、限位块、底固定板和插柱等部件，使得可调式曲面光伏板围栏结构使用操作方便，防护效果好，具有良好的发电能力，节能环保，对光伏设备领域具有广泛的实用性。
为实现上述目的，本实用新型提供如下技术方案：一种可调式曲面光伏板围栏结构，包括顶固定板、上连接柱、下连接柱、横柱、小型电机、齿轮、光伏板、限位块、底固定板和插柱，所述顶固定板底端固定连接有上连接柱，所述上连接柱底端中部嵌入设置有小型电机，所述小型电机底端设置有齿轮，所述上连接柱底部设置有限位块，所述限位块右侧固定连接有光伏板，所述限位块底部设置有下连接柱，所述下连接柱底端左右两侧均固定连接有横柱，所述下连接柱底端固定连接有底固定板，所述底固定板底端固定连接有插柱。
作为本实用新型进一步的方案：所述光伏板呈长条板状设置，且光伏板底端呈向上弯曲的圆弧状设置。
作为本实用新型进一步的方案：所述限位块呈方形块状设置，且限位块上下两端均嵌入设置有凹入槽，且凹入槽分别与上连接柱和下连接柱契合。
作为本实用新型进一步的方案：所述上连接柱和下连接柱均呈圆柱状设置，且上连接柱的数量为若干条，且上连接柱间呈等距设置，且两上连接柱间宽度大于光伏板底部横截宽度。
作为本实用新型进一步的方案：所述顶固定板和底固定板均呈长方形板状设置，且顶固定板和底固定板外壁表面均涂有防锈漆层。
作为本实用新型进一步的方案：所述光伏板通过电线与外部蓄电设备电性连接，且小型电机通过电线与外部电源电性连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用通过光伏板呈长条板状设置，且光伏板底端呈向上弯曲的圆弧状设置，光伏板能将光能转换成电能进行储存，从而达到节能减排的目的，同时光伏板底端呈向上弯曲的圆弧状的设置，增加了光伏板底部表面的受光面积，增加受光转换率，提高电能的转换速度。
2、本实用通过限位块呈方形块状设置，且限位块上下两端均嵌入设置有凹入槽，且凹入槽分别与上连接柱和下连接柱契合，限位块具有良好的固定能力，使用时，小型电机运作，通过齿轮带动限位块转动，从而将光伏板旋转至向阳面进行光转电的工作，同时通过限位块的作用，将光伏板与上连接柱、下连接柱进行稳固的连接，使光伏板、上连接柱和下连接柱组成的围栏具有良好的防护格挡能力，提高防护效果。
3、本实用通过上连接柱和下连接柱均呈圆柱状设置，便于带动限位块转动，避免限位块转动时卡顿，从而影响使用，且上连接柱的数量为若干条，且上连接柱间呈等距设置，且两上连接柱间宽度大于光伏板底部横截宽度，能使光伏板在两上连接柱间转动，避免光伏板转动时卡顿，便于光伏板的旋转运作，使得光伏板外表面旋转向阳受光，从而进行光转电工作。
综上，整个装置结构稳定，使用操作方便，防护效果好，具有良好的发电能力，节能环保，有很高的推广价值。
附图说明

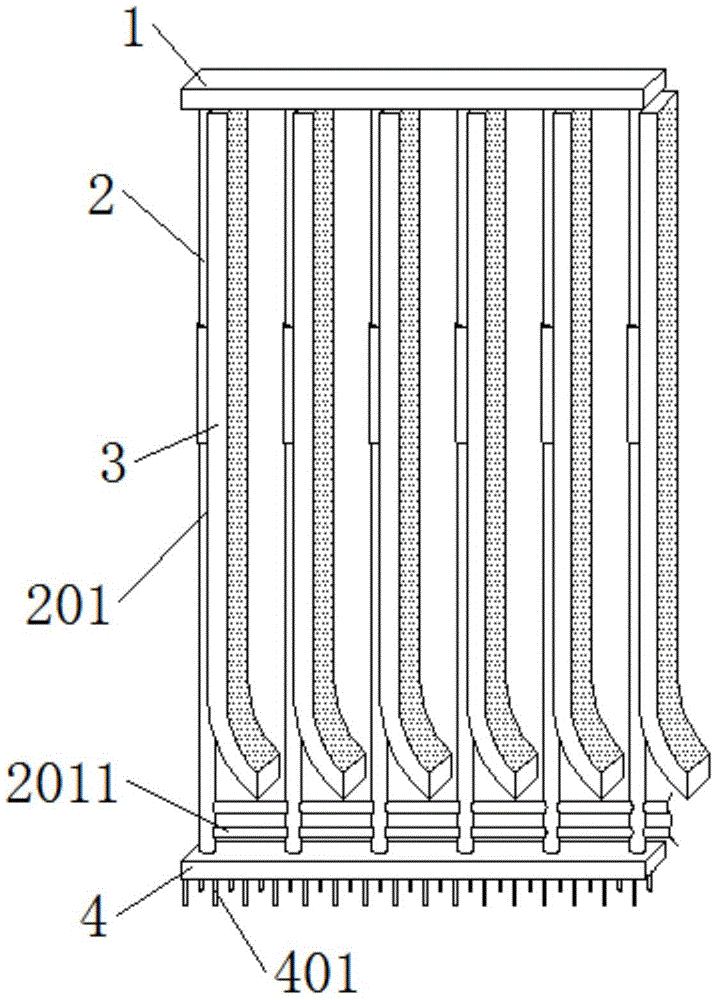

图1是本实用新型的整体结构示意图。
图2是本实用新型的整体左侧剖面结构示意图。
图3是本实用新型的光伏板局部剖面结构示意图。
图中：1-顶固定板，2-上连接柱，201-下连接柱，2011-横柱，202-小型电机，2021-齿轮，3-光伏板，301-限位块，4-底固定板，401-插柱。
具体实施方式
下面将结合本实用型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型提供一种可调式曲面光伏板围栏结构技术方案：一种可调式曲面光伏板围栏结构，包括顶固定板1、上连接柱2、下连接柱201、横柱2011、小型电机202、齿轮2021、光伏板3、限位块301、底固定板4和插柱401，顶固定板1底端固定连接有上连接柱2，上连接柱2底端中部嵌入设置有小型电机202，小型电机202底端设置有齿轮2021，上连接柱2底部设置有限位块301，限位块301右侧固定连接有光伏板3，限位块301底部设置有下连接柱201，下连接柱201底端左右两侧均固定连接有横柱2011，下连接柱201底端固定连接有底固定板4，底固定板4底端固定连接有插柱401。
进一步的，光伏板3呈长条板状设置，且光伏板3底端呈向上弯曲的圆弧状设置，光伏板3能将光能转换成电能进行储存，从而达到节能减排的目的，同时光伏板3底端呈向上弯曲的圆弧状的设置，增加了光伏板3底部表面的受光面积，增加受光转换率，提高电能的转换速度。
进一步的，限位块301呈方形块状设置，且限位块301上下两端均嵌入设置有凹入槽，且凹入槽分别与上连接柱2和下连接柱201契合，限位块301具有良好的固定能力，使用时，小型电机202运作，通过齿轮2021带动限位块301转动，从而将光伏板3旋转至向阳面进行光转电的工作，同时通过限位块301的作用，将光伏板3与上连接柱2、下连接柱201进行稳固的连接，使光伏板3、上连接柱2和下连接柱201组成的围栏具有良好的防护格挡能力，提高防护效果。
进一步的，上连接柱2和下连接柱201均呈圆柱状设置，便于带动限位块301转动，避免限位块301转动时卡顿，从而影响使用，且上连接柱2的数量为若干条，且上连接柱2间呈等距设置，且两上连接柱2间宽度大于光伏板3底部横截宽度，能使光伏板3在两上连接柱2间转动，避免光伏板3转动时卡顿，便于光伏板3的旋转运作，使得光伏板3外表面旋转向阳受光，从而进行光转电工作。
进一步的，顶固定板1和底固定板4均呈长方形板状设置，且顶固定板1和底固定板4外壁表面均涂有防锈漆层，顶固定板1和底固定板4具有良好的固定和支撑能力，使通过顶固定板1、底固定板4与上连接柱2、下连接柱201的连接，使上连接柱2、下连接柱201使用时更加的稳固，不易晃动，同时防锈漆层具有良好防锈能力，避免顶固定板1、底固定板4在长时间的使用过程中生锈损坏，从而影响使用。
进一步的，光伏板3通过电线与外部蓄电设备电性连接，且小型电机202通过电线与外部电源电性连接，光伏板3将转换的电能通过电线传导至外部蓄电设备中储存，从而达到节能环保的效果，同时通过小型电机202的运作带动限位块301旋转，从而调节光伏板3的受光防向，便于光伏板3进行高效转换电能。
工作原理：首先，将插柱401插入地面，使底固定板4底部与地面贴合，从而使设备固定，需要调节光伏板3的受光方向时，接通电源，小型电机202运作，通过齿轮2021带动限位块301转动，将光伏板3旋转至向阳面时切断电源即可，同时光伏板3底端呈向上弯曲的圆弧状的设置，增加了光伏板3底部表面的受光面积，增加受光转换率，提高电能的转换速度，而且通过顶固定板1、底固定板4与上连接柱2、下连接柱201的连接，使上连接柱2、下连接柱201使用时更加的稳固，不易晃动，同时防锈漆层具有良好防锈能力，避免顶固定板1、底固定板4在长时间的使用过程中生锈损坏，从而影响使用。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
