技术领域
本实用新型属于建筑技术领域，具体为一种建筑施工用供水池水管组件。
背景技术
建筑施工过程中需要使用供水池对施工场地进行供水，供水池由于为露天设置，导致水池内含有较多杂质，同时现有供水管道中不具备过滤功能，同时多个管道之间的安装过程操作较为繁琐，不便于对管道进行多段之间的组装，长时间使用后杂质可能对管道和水泵造成堵塞，影响供水正常进行。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种建筑施工用供水池水管组件，解决了现有供水管道中不具备过滤功能，同时管道之间的组装过程操作繁琐，长时间使用后可能对管道和水泵造成堵塞的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种建筑施工用供水池水管组件，包括左管道，所述左管道的右侧面开设有第一放置槽，所述第一放置槽内壁的上表面和下表面均开设有滑槽，所述滑槽内设置有滑块，且两个滑块的相对面分别与右管道的上表面和下表面固定连接。
所述第一放置槽内壁的左侧面开设有第二放置槽，所述第二放置槽内壁的左侧面开设有两个限位槽，所述限位槽内设置有限位杆，且两个限位杆的右端与同一连接框的左侧面固定连接，所述连接框内壁设置有滤板，所述左管道的外表面设置有轴承。
所述轴承的外表面设置有密封套，所述密封套的内壁开设有内螺纹，所述内螺纹通过外螺纹与连接管螺纹连接，所述外螺纹开设在连接管的外表面，所述连接管固定设置在右管道的外表面。
作为本实用新型的进一步方案：所述右管道的左端位于第一放置槽内，所述右管道左端的尺寸与第一放置槽尺寸相适配。
作为本实用新型的进一步方案：所述第二放置槽内壁的左侧面和右管道的左侧面均开设有压槽，所述连接框的左右两侧面均设置有密封条，且左侧密封条位于左侧压槽内。
作为本实用新型的进一步方案：所述密封条和压槽均设置为环形，所述连接框的长度大于第二放置槽的长度。
作为本实用新型的进一步方案：所述第一放置槽的高度大于连接框的高度。
作为本实用新型的进一步方案：所述滤板的直径大于左管道的内径，所述左管道的内径与右管道的内径相同。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该建筑施工用供水池水管组件，通过连接框、滤板、连接管、密封套、左管道、右管道和轴承之间的相互配合，直接逆时针转动密封套，此时右管道和连接管远离左管道移动，当连接管与密封套分离后，此时可以将连接框和滤板取下，更换新滤板，本装置对左管道和右管道之间的拆装过程操作简单快捷，同时滤网的更换过程较为方便，使本装置对水流的过滤效果较为理想，降低因杂质堵塞管道和水泵影响供水的可能性。
2、该建筑施工用供水池水管组件，通过设置滑块和滑槽，可以防止左管道和右管道安装后出现相对的转动，保证螺纹作用下连接管和右管道可以稳定朝向左管道移动，使左管道和右管道之间的组装较为简单。
3、该建筑施工用供水池水管组件，通过设置限位杆和限位槽，可以防止连接框和滤板出现旋转，保证滤板使用过程的稳定性更好，且连接框材质为橡胶，右管道安装完成后，会对连接框形成挤压，同时密封条位于压槽中，保证左管道与右管道之间的密封性更好。
附图说明

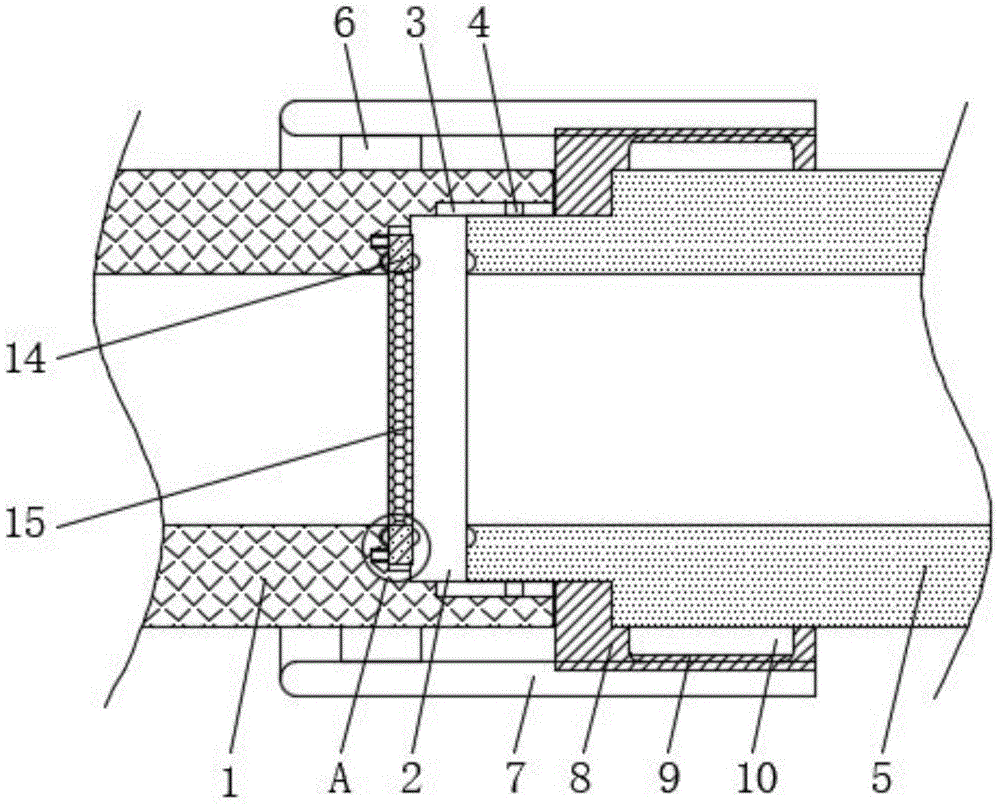

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型A部分放大的结构示意图；
图中：1左管道、2第一放置槽、3滑槽、4滑块、5右管道、6轴承、7密封套、8内螺纹、9外螺纹、10连接管、11第二放置槽、12限位槽、13限位杆、14连接框、15滤板、16密封条、17压槽。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
如图1-2所示，本实用新型提供一种技术方案：一种建筑施工用供水池水管组件，包括左管道1，左管道1的右侧面开设有第一放置槽2，第一放置槽2的高度大于连接框14的高度，第一放置槽2内壁的上表面和下表面均开设有滑槽3，通过设置滑块4和滑槽3，可以防止左管道1和右管道5安装后出现相对的转动，保证螺纹作用下连接管10和右管道5可以稳定朝向左管道1移动，使左管道1和右管道5之间的组装较为简单，滑槽3内设置有滑块4，且两个滑块4的相对面分别与右管道5的上表面和下表面固定连接，右管道5的左端位于第一放置槽2内，右管道5左端的尺寸与第一放置槽2尺寸相适配，通过设置右管道5左端的尺寸与第一放置槽2尺寸相适配，可以保证左管道1和右管道5的位置相对应，保证水流流动的顺畅。
第一放置槽2内壁的左侧面开设有第二放置槽11，第二放置槽11内壁的左侧面和右管道5的左侧面均开设有压槽17，连接框14的左右两侧面均设置有密封条16，且左侧密封条16位于左侧压槽17内，密封条16和压槽17均设置为环形，连接框14的长度大于第二放置槽11的长度，通过设置密封条16和压槽17均为两个，保证连接框14分别与左管道1和右管道5之间的密封，且连接框14的长度大于第二放置槽11的长度，便于右管道5安装后对连接框14形成挤压，第二放置槽11内壁的左侧面开设有两个限位槽12，限位槽12内设置有限位杆13，通过设置限位杆13和限位槽12，可以防止连接框14和滤板15出现旋转，保证滤板15使用过程的稳定性更好，且两个限位杆13的右端与同一连接框14的左侧面固定连接，且连接框14材质为橡胶，右管道5安装完成后，会对连接框14形成挤压，同时密封条16位于压槽17中，保证左管道1与右管道5之间的密封性更好，连接框14内壁设置有滤板15，滤板15的直径大于左管道1的内径，左管道1的内径与右管道5的内径相同，通过设置滤板15的直径大于左管道1的内径，滤板15可以对左管道1内流动的水进行较为全面的过滤，不会对水流造成不必要的阻碍，左管道1的外表面设置有轴承6。
轴承6的外表面设置有密封套7，通过设置轴承6，保证密封套7可以稳定的旋转，便于实现后续右管道5的安装过程，密封套7的内壁开设有内螺纹8，内螺纹8通过外螺纹9与连接管10螺纹连接，通过设置密封套7、内螺纹8、外螺纹9和连接管10，通过转动密封套7可以控制连接管10和右管道5向左移动，便于实现对左管道1和右管道5之间的组装，同时可以实现对连接框14的挤压，同时密封套7可以对左管道1和右管道5连接处起到封闭保护的作用，外螺纹9开设在连接管10的外表面，连接管10固定设置在右管道5的外表面。
本实用新型的工作原理为：
S1、当人们需要对左管道1和右管道5进行组装时，直接顺时针转动密封套7，在螺纹作用下连接管10和右管道5相对左管道1向左移动，当右侧密封条16移动至压槽17，同时右管道5对连接框14形成挤压时，停止转动密封套7；
S2、此时完成对左管道1和右管道5之间的组装，当需要对滤板15更换时，直接逆时针转动密封套7，同时螺纹作用下连接管10和右管道5相对左管道1向右移动，当连接管10与密封套7分离后；
S3、此时可以将右管道5取下，然后将连接框14取下，选择新的滤板15放入对应位置，然后重复上述操作即可完成对滤板15的更换。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
