技术领域
本实用新型涉及水果采摘技术领域，具体是一种榴莲摘取承接装置。
背景技术
由于榴莲性热，可以活血散寒，缓解痛经，特别适合受痛经困扰的女性食用；它还能改善腹部寒凉的症状，可以促使体温上升，是寒性体质者的理想补品。榴莲营养价值极高，经常食用可以强身健体，健脾补气，补肾壮阳，暖和身体。滋阴强壮、疏风清热、利胆退黄、杀虫止痒、补身体等功效。
目前，根据市场和贮存需要，榴莲通常会被远距离运输和长时间贮存，采摘人员带上厚皮手套和头盔，然后爬到榴莲树上在榴莲根部用刀划断，划断过程需要用一只手抓住榴莲的根部，另一只手用刀切划，采摘后扔放在地上或者篮子里即可，一方面由于榴莲树高，榴莲果重，直接扔放容易损伤榴莲，另一方面由于榴莲果皮密生有三角形刺，容易刺伤采摘人员，导致采摘过程费时费力，而直接用刀具切割榴莲柄会使落下的榴莲摔坏，所以榴莲的采摘进度非常缓慢，特殊情况下，榴莲不需要采摘，榴莲熟透后会自然掉落，种植户只需要在树下捡起来即可，但是，这种方式不便于运输和贮存。
实用新型内容
本实用新型的目的在于提供一种榴莲摘取承接装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种榴莲摘取承接装置，包括一种榴莲摘取承接装置：包括固定框架、收集网、支撑杆、采割刀和支撑板，所述固定框架四周固定嵌入连接有收集网，所述固定框架一侧固定连接有固定块，所述固定块一侧固定连接有螺纹孔，且螺纹孔内壁固定连接有螺纹柱，所述固定块内壁固定连接有空心孔，所述空心孔内壁活动连接有支撑杆，所述支撑杆上端固定连接有螺纹圈，所述螺纹圈上端活动连接有固定圈，所述固定圈一侧固定连接有固定环，所述固定环内壁嵌入连接有采割刀，所述支撑杆下端活动连接有螺纹钉，所述固定框架下端固定连接有支撑板。
优选的，所述螺纹柱前端设有橡胶块，且橡胶块呈圆弧结构。
优选的，所述支撑板设为橡胶材质，固定圈内壁设有螺纹孔。
优选的，所述支撑板下端设有弹簧柱。
优选的，所述支撑杆设为伸缩杆。
优选的，所述固定环一端设有断口，且固定环设为橡胶材质。
优选的，所述采割刀设为圆弧形状，且设有断口。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置有螺纹柱前端设有橡胶块，且橡胶块呈圆弧结构，通过在螺纹柱前端设置橡胶块，便于固定支撑杆，增强支撑杆安装在固定块内壁时的稳定性，橡胶块呈圆弧结构，便于更好固定支撑杆支撑杆，同时橡胶增加摩擦性。
2、本实用新型通过设置有支撑板下端设有弹簧柱，通过在支撑板下端设置弹簧柱，便于在榴莲的落入固定框架内壁时，减轻榴莲对固定框架的撞击，弹簧柱使得固定框架具有缓冲能力，同时提高榴莲的采摘进度。
附图说明

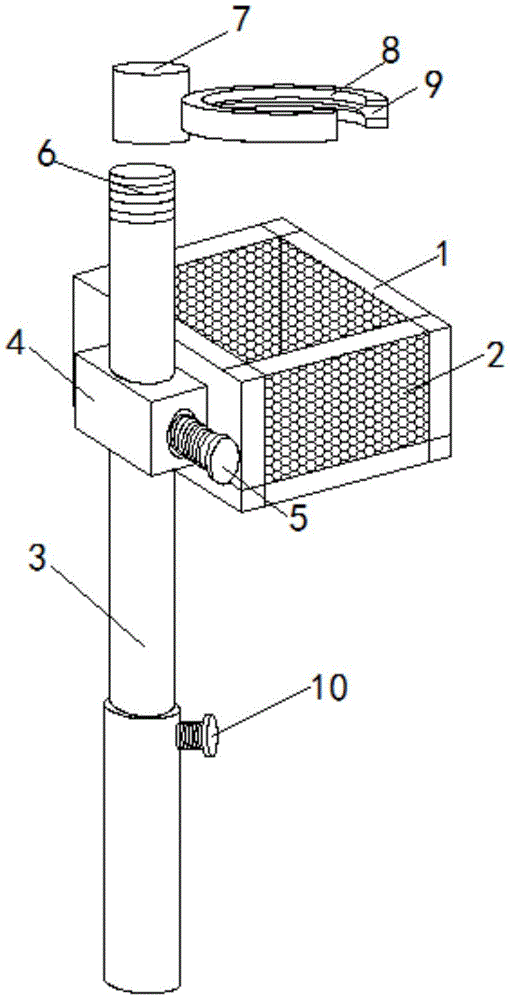

图1是本实用新型的整体结构示意图；
图2是本实用新型的整体剖面结构示意图；
图3是本实用新型的固定框架结构示意图；
图4是本实用新型的螺纹柱剖面结构示意图；
图中：固定框架—1、收集网2、支撑杆—3、固定块—4、螺纹柱—5、螺纹圈—6、固定圈—7、固定环—8、采割刀—9、螺纹钉—10、空心孔—11、螺纹孔—12和支撑板—101。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，本实用新型提供一种技术方案：一种榴莲摘取承接装置，包括固定框架1、收集网2、支撑杆3、采割刀9和支撑板101，固定框架1四周固定嵌入连接有收集网2，固定框架1一侧固定连接有固定块4，固定块4一侧固定连接有螺纹孔12，且螺纹孔12内壁固定连接有螺纹柱5，固定块4内壁固定连接有空心孔11，空心孔11内壁活动连接有支撑杆3，支撑杆3上端固定连接有螺纹圈6，螺纹圈6上端活动连接有固定圈7，固定圈7一侧固定连接有固定环8，固定环8内壁嵌入连接有采割刀9，支撑杆3下端活动连接有螺纹钉10，固定框架1下端固定连接有支撑板101。
进一步的，螺纹柱5前端设有橡胶块，且橡胶块呈圆弧结构，通过在螺纹柱5前端设置橡胶块，便于固定支撑杆3，增强支撑杆3安装在固定块4内壁时的稳定性，橡胶块呈圆弧结构，便于更好固定支撑杆3支撑杆3，同时橡胶增加摩擦性。
进一步的，支撑板101设为橡胶材质，固定圈7内壁设有螺纹孔12，通过将支撑板101设置为橡胶材质，便于在榴莲掉落时，便于保护支撑板101，使得支撑板101使用寿命增强，固定圈7下端内壁设置螺纹孔12，便于与支撑杆3上端螺纹圈6活动安装，使得固定圈7方便携带。
进一步的，支撑板101下端设有弹簧柱，通过在支撑板101下端设置弹簧柱，便于在榴莲的落入固定框架1内壁时，减轻榴莲对固定框架1的撞击，弹簧柱使得固定框架1具有缓冲能力，同时提高榴莲的采摘进度。
进一步的，支撑杆3设为伸缩杆，通过将支撑杆3设置为伸缩杆，方便与根据榴莲树高度调节支撑杆3，同时还便于支撑杆3方便收纳与携带，且通过支撑杆3下端螺纹钉10对支撑杆3进行限位与固定。
进一步的，固定环8一端设有断口，且固定环8设为橡胶材质，通过在固定环8前端设置断口，方便从断口穿过榴莲，避免固定环8卡在榴莲上表面，便于采割，橡胶材质便于更好固定采割刀9，同时在支撑时减轻固定环8重量。
进一步的，采割刀9设为圆弧形状，且设有断口，将采割刀9设置呈圆弧形状，便于与固定环8契合设置，使得可从多方位采割榴莲，且前端设置有断口便于穿过榴莲枝，方便采摘。
工作原理：首先，检查装置完整性，将支撑杆3上端穿过固定框架1一侧固定块4内壁空心孔11，通过固定块4一端螺纹孔12，使得固定块4内壁螺纹柱5可转动，使得螺纹柱5一侧的圆弧橡胶块对支撑杆3进行固定，通过支撑杆3下端螺纹钉10对支撑杆3调节长度，将固定圈7内壁螺纹圈6与支撑杆3上端螺纹圈6固定安装，将榴莲放入固定环8内，拉动支撑杆3下端，使得固定环8内壁采割刀9割断榴莲枝，使得榴莲掉入固定框架1内部，通过固定框架1四周收集网2对榴莲进行收集，固定框架1内部下端固定安装有支撑板101，且通过支撑板101下端弹簧柱使得固定框架1具有缓冲能力。
