一种柔性PVC管快速截断装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:橡胶塑料
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及PVC管加工设备技术领域,尤其涉及一种柔性PVC管快速截断装置。


背景技术

现有的PVC软管在截断的过程中通常时使用刀具,由于PVC软管相对较软,当刀具在对软管进行切割时容易收缩,需要对软管进行固定在截断,工作效率低,且浪费大量的人力物力。


实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种柔性PVC管快速截断装置。

为了实现上述目的,本实用新型采用了如下技术方案:

一种柔性PVC管快速截断装置,包括防护壳体和控制开关,所述防护壳体的上方固定安装有控制开关,所述防护壳体的内部下方固定安装有驱动电机,所述防护壳体的右侧转动连接有连接杆,所述连接杆的右侧外壁固定安装有支撑座,所述支撑座的内部均固定安装有弹簧,所述支撑座的另一端固定连接有固定板,所述固定板的表面开口设置有切割槽,所述防护壳体的内部上方固定安装有液压推杆,所述液压推杆的下方通过连杆固定连接有切割板,所述切割板的右下角固定安装有刀片。

作为上述技术方案的进一步描述:所述支撑座和固定板的数量均为四个,四个所述固定板围绕连接杆呈圆环状设置。

作为上述技术方案的进一步描述:所述固定板的外壁紧密贴合有防滑条,四个所述固定板呈左大右小的圆锥状设置。

作为上述技术方案的进一步描述:所述切割板在防护壳体中呈水平方向上下滑动,所述刀片正好位于切割槽的上方。

作为上述技术方案的进一步描述:所述固定板呈圆弧状设置,所述弹簧处于初始状态时,固定板的一侧位于支撑座的最外侧。

作为上述技术方案的进一步描述:所述驱动电机右侧的传动轴通过皮带与连接杆之间转动连接,所述驱动电机液压推杆均通过控制开关与外部电源之间电性连接。

综上所述,由于采用了上述技术方案,本实用新型的有益效果是:

1、本实用新型中,通过安装有切割板,使得当PVC软管嵌入至固定板中时,液压推杆会推动切割板和刀片下移,让切割板的刀片正好嵌入至固定板的切割槽中,对固定板的PVC管进行切割,而在驱动电机通过连接杆带动固定板转动时,固定板外侧的PVC管快速与刀片接触,从而实现刀片快速对PVC管进行切割,切割速度更快,效果更好。

2、本实用新型中,通过安装有固定板,使得当PVC管嵌入至四个固定板外侧时,切割板往连接杆中部移动,推动支撑座中的弹簧压缩,之后弹簧产生反弹力,推动固定板紧贴在PVC管内壁,从而实现对各种大小的PVC管进行固定,适用范围更广。


附图说明

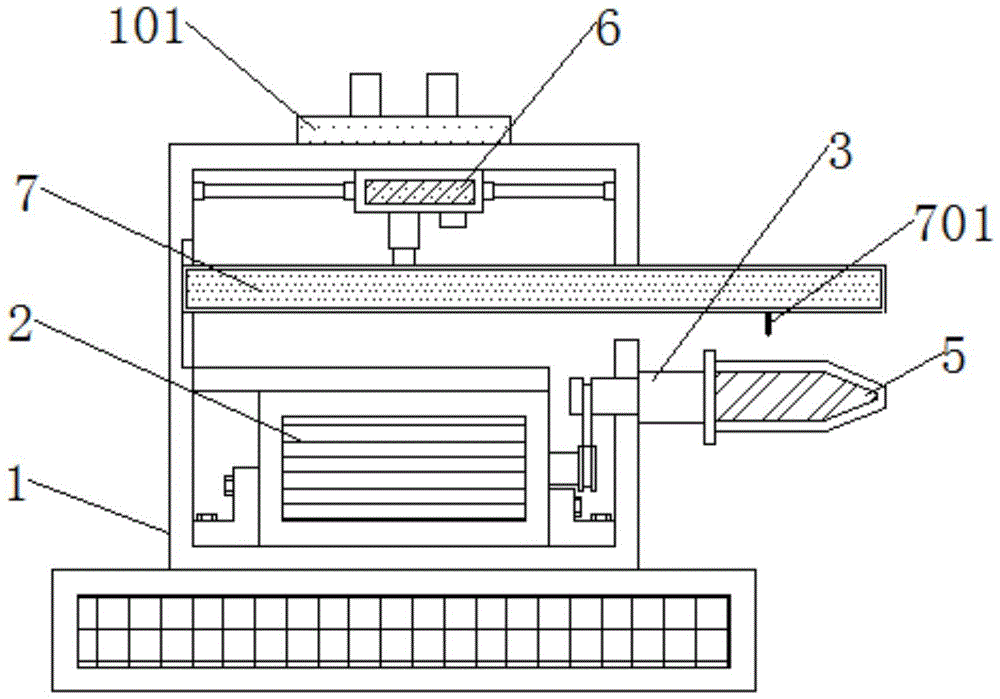

图1为本实用新型中整体结构示意图;

图2为本实用新型中连接杆局部结构右侧剖面示意图;

图3为本实用新型中固定板局部结构示意图。

图例说明:

1、防护壳体;101、控制开关;2、驱动电机;3、连接杆;4、支撑座;401、弹簧;5、固定板;501、切割槽;6、液压推杆;7、切割板;701、刀片。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。

参照图1-3,一种柔性PVC管快速截断装置,包括防护壳体1和控制开关101,防护壳体1的上方固定安装有控制开关101,防护壳体1的内部下方固定安装有驱动电机2,防护壳体1的右侧转动连接有连接杆3,连接杆3的右侧外壁固定安装有支撑座4,支撑座4的内部均固定安装有弹簧401,支撑座4的另一端固定连接有固定板5,固定板5的表面开口设置有切割槽501,防护壳体1的内部上方固定安装有液压推杆6,液压推杆6的下方通过连杆固定连接有切割板7,切割板7的右下角固定安装有刀片701。

进一步的,支撑座4和固定板5的数量均为四个,四个固定板5围绕连接杆3呈圆环状设置,更加便于四个固定板5对PVC管的多个面进行固定支撑,防止PVC管在切割时收缩弯曲。

进一步的,固定板5的外壁紧密贴合有防滑条,四个固定板5呈左大右小的圆锥状设置,更加便于PVC管从右往左依次嵌入至固定板5外壁。

进一步的,切割板7在防护壳体1中呈水平方向上下滑动,刀片701正好位于切割槽501的上方,使得当PVC软管嵌入至固定板5中时,液压推杆6会推动切割板7和刀片701下移,让切割板7的刀片701正好嵌入至固定板5的切割槽501中,对固定板5的PVC管进行切割,而在驱动电机2通过连接杆3带动固定板5转动时,固定板5外侧的PVC管快速与刀片接触,从而实现刀片701快速对PVC管进行切割,切割速度更快,效果更好。

进一步的,固定板5呈圆弧状设置,弹簧401处于初始状态时,固定板5的一侧位于支撑座4的最外侧,使得当PVC管嵌入至四个固定板5外侧时,切割板7往连接杆3的中部移动,推动支撑座4中的弹簧401压缩,之后弹簧401产生反弹力,推动固定板5紧贴在PVC管内壁,从而实现对各种大小的PVC管进行固定,适用范围更广。

进一步的,驱动电机2右侧的传动轴通过皮带与连接杆3之间转动连接,驱动电机2和液压推杆6均通过控制开关101与外部电源之间电性连接,更加便于控制开关101切断或者连接驱动电机2和液压推杆6的电源,对驱动电机2和液压推杆6进行控制。

工作原理:使用时,预先将装置放置在平稳的地面上并将装置与外部电源连接,当装置开始工作时,依次将PVC管嵌入至四个固定板5外侧,这时切割板5往连接杆3中部移动,推动支撑座4中的弹簧401压缩,之后弹簧401产生反弹力,推动固定板5紧贴在PVC管内壁,之后按动控制开关101,液压推杆6会推动切割板7和刀片701下移,让切割板7的刀片701正好嵌入至固定板5的切割槽501中,对固定板5的PVC管进行切割,之后驱动电机2通过连接杆3带动固定板5转动时,固定板5外侧的PVC管快速与刀片701接触,从而实现刀片701快速对PVC管进行切割,切割速度更快,效果更好。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
