技术领域
本实用新型涉及农业设备技术领域，尤其涉及一种农林业开发用不同深度土壤同时取样装置。
背景技术
农林业是一种结合林业与农业间土地利用的研究学科或者实作方式，现在对农林业种植以及开发特别重视，现在在农林业的开发过程中遇到一些问题，在农林业开发的时候需要先对开发地的土壤进行取样检测，但现在使用的土壤取样装置只能对一个深度的土壤进行检测，导致在测量不同深度的土壤时，需要多次使用土壤取样装置进行土壤取样，使得工作效率降低，并且现在的土壤取样装置不能对取样的土壤进行储存，使得装置在提升时，土壤容易从取样装置中掉落。
实用新型内容
本实用新型的目的是为了解决上述技术中存在的问题，而提出的一种农林业开发用不同深度土壤同时取样装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农林业开发用不同深度土壤同时取样装置，包括上连接板和把手，所述上连接板的上方固定安装有把手，所述上连接板的上方中部固定安装有控制开关，所述括上连接板和的内部下方转动连接有驱动电机，所述上连接板的底端转动连接有转动杆，所述转动杆的底端转动连接有螺纹钻，所述转动杆中部开口设置有储样仓，所述储样仓的一侧开口设置有进料口，所述转动杆的内部嵌入设置有限位板，所述限位板的内部左侧固定安装有液压推杆，所述液压推杆的右侧固定连接有固定座，所述固定座的内部固定安装有微型伺服电机，所述微型伺服电机的底部转动连接有传动轴，所述储样仓的内部嵌入设置有取样板，所述取样板的前端右侧固定安装有刮板。
优选的，所述驱动电机下方的转动轴与转动杆的上方固定连接，所述驱动电机带动转动杆顺时针转动。
优选的，所述限位板设置在储样仓的上方，所述固定座与限位板内部相契合，所述固定座在限位板内部呈水平方向左右滑动。
优选的，所述微型伺服电机下方的传动轴与取样板的中部上方固定连接，所述微型伺服电机带动取样板之间逆时针方向转动。
优选的，所述储样仓中进料口的中空面积与取样板的面积大小一致。
优选的，所述储样仓和限位板均等距设置有三个。
优选的，所述驱动电机、液压推杆和微型伺服电机均通过控制开关与外部电源之间电性连接。
本实用新型提供了一种农林业开发用不同深度土壤同时取样装置，具有以下有益效果：
1、该种农林业开发用不同深度土壤同时取样装置通过设置有取样板，使得当转动杆通过底部的螺纹钻嵌入至泥土中时，液压推杆会推动固定座和取样板往右移动，使得取样板从储样仓的进料口中伸出，之后微型伺服电机带动取样板转动，使得取样板对土壤进行挖掘取样，取样结束后液压推杆拉动取样板和土壤进入至储样仓中储存，并对储样仓的进料口进行覆盖，使得装置在提升时取样的土壤在不容易掉落，
2、该种农林业开发用不同深度土壤同时取样装置通过设置有三个储样仓，使得当装置在对土壤进行取样时，三个不同的储样仓可同时同一土壤中不同深度的土壤进行取样，不需要反复对土壤进行取样挖掘，使用更加便捷。
附图说明

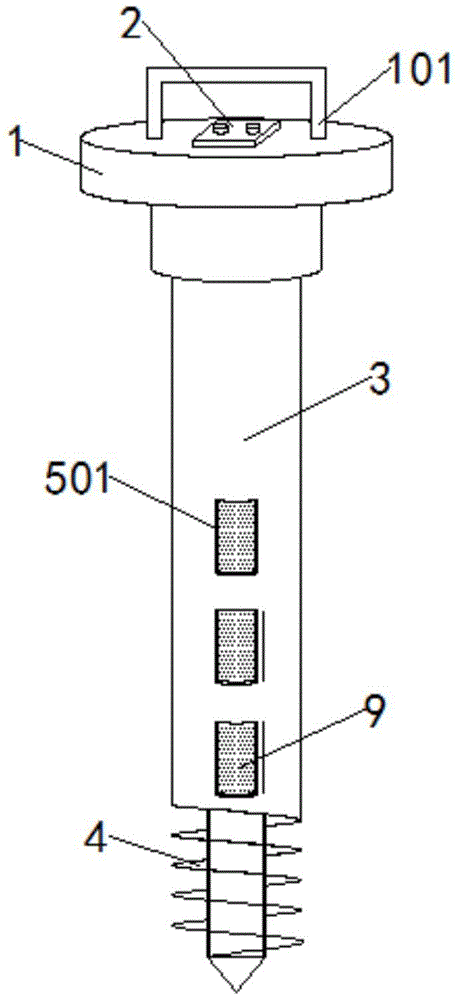

图1为本实用新型中整体结构示意图；
图2为本实用新型中整体结构剖面示意图；
图3为本实用新型中取样板局部结构示意图；
图4为本实用新型中图1中A处放大结构示意图。
图例说明：
1-上连接板，101-把手，2-控制开关，201-驱动电机，3-转动杆，4-螺纹钻，5-储样仓，501-进料口，6-限位板，7-液压推杆，8-固定座，801-微型伺服电机，802-传动轴，9-取样板，901-刮板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-4，一种农林业开发用不同深度土壤同时取样装置，包括上连接板1和把手101，上连接板1的上方固定安装有把手101，上连接板1的上方中部固定安装有控制开关2，括上连接板1和的内部下方转动连接有驱动电机201，上连接板1的底端转动连接有转动杆3，转动杆3的底端转动连接有螺纹钻4，转动杆3中部开口设置有储样仓5，储样仓5的一侧开口设置有进料口501，转动杆3的内部嵌入设置有限位板6，限位板6的内部左侧固定安装有液压推杆7，液压推杆7的右侧固定连接有固定座8，固定座8的内部固定安装有微型伺服电机801，微型伺服电机801的底部转动连接有传动轴802，储样仓5的内部嵌入设置有取样板9，取样板9的前端右侧固定安装有刮板901。
本实施例中，驱动电机201下方的转动轴与转动杆3的上方固定连接，驱动电机201带动转动杆3顺时针转动，更加便于转动杆3下方的螺纹钻4对土壤进行快速挖掘下沉。
本实施例中，限位板6设置在储样仓5的上方，固定座8与限位板6内部相契合，固定座8在限位板6内部呈水平方向左右滑动，使得固定座8在移动时，可推动取样板9从储样仓5中伸出，让取样板9对土壤进行快速取样。
本实施例中，微型伺服电机801下方的传动轴802与取样板9的中部上方固定连接，微型伺服电机801带动取样板9之间逆时针方向转动，使得当取样板9从储样仓5的进料口501中伸出时，微型伺服电机801通过传动轴802带动取样板9逆时针转动，让刮板901快速对紧贴取样板9的土壤进行挖掘取样。
本实施例中，储样仓5中进料口501的中空面积与取样板9的面积大小一致，使得取样板9可正常从进料口501中伸出对土壤进行取样，且取样结束时可穿过进料口501移动至储样仓5内部。
本实施例中，储样仓5和限位板6均等距设置有三个，使得装置在取样时，三个不同的储样仓5可同时同一土壤中不同深度的土壤进行取样，不需要使用装置反复对土壤进行取样挖掘，使用更加便捷。
本实施例中，驱动电机201、液压推杆7和微型伺服电机801均通过控制开关2与外部电源之间电性连接，更加便于通过控制开关2切断或者连接驱动电机201、液压推杆7和微型伺服电机801的电源对驱动电机201、液压推杆7和微型伺服电机801进行控制。
工作原理：使用时，预先通过把手101握住装置，并将转动杆3的螺纹钻4垂直嵌入在平稳的地面上，并将装置与外部电源连接，开始钻探时，按动控制开关2，使得驱动电机201带动转动杆3的螺纹钻4对土壤进行钻探，当转动杆3通过底部的螺纹钻嵌入至泥土中开始取样时，液压推杆7会推动固定座8和取样板9往右移动，使得取样板9从储样仓5的进料口501中伸出，之后微型伺服电机801通过传动轴802带动取样板9转动，使得取样板9对土壤进行挖掘取样，取样结束后液压推杆7通过拉动固定座8和取样板9往左移动，使得取样板9推动土壤进入至储样仓中储存，并对储样仓5的进料口进行覆盖，使得装置在提升时取样的土壤在不容易掉落，取样时三个不同的储样仓5可同时同一土壤中不同深度的土壤进行取样，不需要使用装置反复对土壤进行取样挖掘，使用更加便捷。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
