技术领域
本实用新型涉及建筑垃圾技术领域，具体来说，涉及一种带有清扫机构的建筑垃圾清运装置。
背景技术
目前，建筑工程中会产生大量的垃圾，清理这些垃圾会需要大量的人工通过清理斗将垃圾搬运到升降梯上进行清运，由于清理斗的容量小，并且施工人员在进行倾倒垃圾时，费时费力，目前技术申请号为：CN201820525653.5提供了一种建筑施工楼层内垃圾清运装置，其中的垃圾收纳筒虽然可以一次性清运更多量的垃圾，提高清运效率，但在装载垃圾时，不能对垃圾进行清扫，且推动时装置很难操控，目前技术考虑不全面，具有以下弊端：
在进行装载垃圾时，不能对垃圾进行清扫，且推动时，装置很难操控，因此，急需一种带有清扫机构的建筑垃圾清运装置。
实用新型内容
(一)技术问题
本实用新型是一种带有清扫机构的建筑垃圾清运装置，以解决上述在进行装载垃圾时，不能对垃圾进行清扫，且推动时，装置很难操控的问题。
(二)技术方案
本实用新型提供了一种带有清扫机构的建筑垃圾清运装置,包括：外架、顶盖、垃圾入口、垃圾收纳箱、收纳口、轴承、传动杆、转轮、控制结构和清扫结构，所述外架顶端活动连接设有顶盖，所述顶盖上表面两侧均固定连接设有垃圾入口，所述顶盖上表面中间固定连接设有清扫结构，所述外架内部活动连接设有垃圾收纳箱，所述垃圾收纳箱顶端固定连接设有收纳口，所述垃圾收纳箱右端固定连接设有轴承与外架活动连接，所述垃圾收纳箱左端固定连接设有传动杆，且传动杆中间外壁与外架活动连接，所述传动杆左端固定连接设有转轮，所述外架左端固定连接设有控制结构；
控制结构包括：连接板、连接杆、转动筒、固定结构、控制把手和滚轮，所述控制结构两侧均固定连接设有连接板，且连接板右端与外架左端固定连接，两个所述连接板内侧均固定连接设有连接杆，两个所述连接杆之间固定连接设有转动筒，所述转动筒内部活动连接设有固定结构，所述固定结构底端内部活动链接设有滚轮，所述固定结构顶端固定连接设有控制把手；
清扫结构包括：吸风机、吸尘管、吸尘罩和控制开关，所述清扫结构中间固定连接设有吸尘管，且吸尘管一端与顶盖固定连接，所述吸尘管一端外壁固定连接设有吸风机，且吸风机与顶盖上表面固定连接，所述吸尘管另一端固定连接设有吸尘罩，所述吸尘管另一端外壁固定连接设有控制开关。
优选的，所述控制开关与吸风机电性连接。
优选的，所述吸尘管一端和垃圾入口与收纳口竖直方向上对齐。
优选的，所述固定结构底端呈为门型结构，且滚轮处于外架正中间，且外架底端四角均设有轮子。
优选的，所述垃圾入口内部为倾斜面，且底端置于收纳口正上方。
优选的，所述垃圾收纳箱为圆筒型结构，且传动杆和轴承均处于垃圾收纳箱中心轴线处。
(三)有益效果
1、本实用新型通过设置清扫结构，使带有清扫机构的建筑垃圾清运装置可以对建筑垃圾进行清运的同时可以对建筑垃圾进行清扫，当进行垃圾收集时，先将大块易收集垃圾通过铲子类东西，将垃圾送入垃圾收纳箱内部，对于小块碎屑不易收集垃圾，按下控制开关，使吸风机开始工作，使吸尘管和吸尘罩将小块碎屑垃圾吸入垃圾收纳箱内部。
2、本实用优点在于通过设置控制结构，使带有清扫机构的建筑垃圾清运装置更便于操作运动，当将垃圾运走时，拉到控制把手，牵引外架进行运动，同时可以通过转动控制把手来改变运动方向，使外架更便于操作。
附图说明

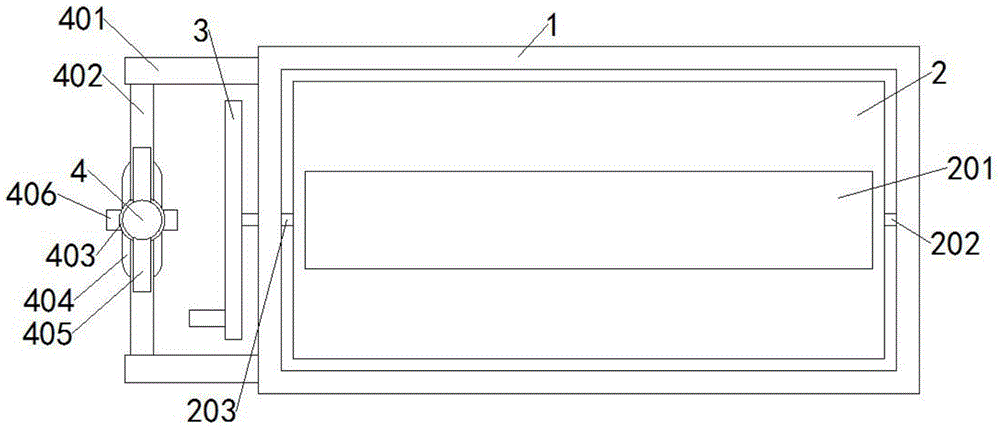

图1是本实用新型的外架俯视图。
图2是本实用新型的整体俯视图。
图3是本实用新型的整体剖视图。
图4是本实用新型的垃圾收纳箱剖视图。
在图1至图4，部件名称或线条与附图编号的对应关系为：
外架-1，顶盖-101，垃圾入口-102，垃圾收纳箱-2，收纳口-201，轴承-202，传动杆-203，转轮-3，控制结构-4，连接板-401，连接杆-402，转动筒-403，固定结构-404，控制把手-405，滚轮-406，清扫结构-5，吸风机-501，吸尘管-502，吸尘罩-503，控制开关-504。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1-4，本实用新型一种带有清扫机构的建筑垃圾清运装置,包括：外架1、顶盖101、垃圾入口102、垃圾收纳箱2、收纳口201、轴承202、传动杆203、转轮3、控制结构4和清扫结构5，外架1顶端活动连接设有顶盖101，顶盖101上表面两侧均固定连接设有垃圾入口102，顶盖101上表面中间固定连接设有清扫结构5，外架1内部活动连接设有垃圾收纳箱2，垃圾收纳箱2顶端固定连接设有收纳口201，垃圾收纳箱2右端固定连接设有轴承202与外架1活动连接，垃圾收纳箱2左端固定连接设有传动杆203，且传动杆203中间外壁与外架1活动连接，传动杆203左端固定连接设有转轮3，外架1左端固定连接设有控制结构4；
控制结构4包括：连接板401、连接杆402、转动筒403、固定结构404、控制把手405和滚轮406，控制结构9两侧均固定连接设有连接板401，且连接板401右端与外架1左端固定连接，两个连接板401内侧均固定连接设有连接杆402，两个连接杆402之间固定连接设有转动筒403，转动筒403内部活动连接设有固定结构404，固定结构404底端内部活动链接设有滚轮406，固定结构404顶端固定连接设有控制把手405；
清扫结构5包括：吸风机501、吸尘管502、吸尘罩503和控制开关504，清扫结构5中间固定连接设有吸尘管502，且吸尘管502一端与顶盖101固定连接，吸尘管502一端外壁固定连接设有吸风机501，且吸风机501与顶盖101上表面固定连接，吸尘管502另一端固定连接设有吸尘罩503，吸尘管502另一端外壁固定连接设有控制开关504。
其中，控制开关504与吸风机501电性连接，可以通过控制开关504控制吸风机501的工状态。
其中，吸尘管502一端和垃圾入口102与收纳口201竖直方向上对齐，使吸尘管502吸入的垃圾和垃圾入口102倒入的垃圾可以刚好收纳口21落入垃圾收纳箱2内部。
其中，吸尘管502采用可拉伸的PVC软管。
其中，固定结构404底端呈为门型结构，且滚轮406处于外架1正中间，且外架1底端四角均设有轮子，且控制把手405为T型结构，使控制把手405可以控制固定结构404在转动筒403内部转动，使滚轮406方向转动，使滚轮406可以调节外架1的运动方向。
其中，垃圾入口102内部为倾斜面，且底端置于收纳口201正上方，当垃圾倒入垃圾入口102内部时，垃圾可以在自身重力作用下跌落到垃圾收纳箱2内部。
其中，垃圾收纳箱2为圆筒型结构，且传动杆203和轴承202均处于垃圾收纳箱2中心轴线处，使转轮3转动可以带动垃圾收纳箱2转动，可以对垃圾收纳箱2内部垃圾进行倾倒，且转轮3直径等于垃圾收纳箱2直径，使转动转轮3时更加省力。
工作原理：首先接通电源，当进行垃圾收集时，先将大块易收集垃圾通过铲子类东西，将垃圾通过垃圾入口102送入垃圾收纳箱2内部，对于小块碎屑不易收集垃圾，按下控制开关504，使吸风机501开始工作，使吸尘管502和吸尘罩503可以将小块碎屑垃圾吸入垃圾收纳箱2内部；
当将垃圾运走时，拉到控制把手405，牵引外架1进行运动，同时可以通过转动控制把手405来改变运动方向，使外架1更便于操作。
