技术领域
本实用新型涉及冰箱压缩机后罩技术领域,尤其涉及一种易于安装拆卸的冰箱压缩机后罩。
背景技术
冰箱是保持恒定低温的一种制冷设备,也是一种使食物或其他物品保持恒定低温冷态的民用产品。箱体内有压缩机、制冰机用以结冰的柜或箱,带有制冷装置的储藏箱,而压缩机是制冷系统的心脏,为制冷循环提供动力,在制冷循环过程中,压缩机会产生大量热量,需要与外界空气流通,并且同时保证冰箱内部结构不被破坏,因此需要安装冰箱后罩,现有冰箱后罩都是通过螺丝连接,生产现场频繁的固定螺丝,装配困难且装配不到位,容易造成段差和间隙不均,因为螺丝规格差异,生产现场气枪扭矩很难统一,造成断裂、滑丝等问题,不利于冰箱后罩的拆装与维修,并且螺丝连接需要借助工具才能进行安装,缺少工具或者工具不匹配则会耽误维修工作。
实用新型内容
为解决上述技术问题,本实用新型提供一种易于安装拆卸的冰箱压缩机后罩,以解决现有冰箱压缩机后罩安装以及拆卸维修不方便的问题。
本实用新型一种易于安装拆卸的冰箱压缩机后罩的目的与功效,由以下具体技术手段达成:一种易于安装拆卸的冰箱压缩机后罩,包括冰箱后背板、压缩机后罩开口、后罩、压板、滑扣、散热孔、卡孔、卡块、连接板、底板、接触板、一号弹簧、皮套、二号弹簧、皮筋、卡槽,冰箱后背板上端预留有压缩机后罩开口,压缩机后罩开口左右两侧均固定连接有卡孔,卡孔远离压缩机后罩开口一侧固定连接有滑扣,滑扣内卡接有压板与后罩卡接,后罩左右两侧均固定连接有卡块,后罩中心位置固定连接有散热孔,后罩下端固定连接有连接板,连接板靠近后罩一侧固定连接有一号弹簧,一号弹簧另一端固定连接有接触板,接触板与连接板底部均固定连接有皮套,皮套底部固定连接有底板。
优选的,压板与滑扣之间连接有皮筋,且压板靠近压缩机后罩开口一侧压板呈L型。
优选的,滑扣还包括有卡槽,卡槽与压板的厚度相同。
优选的,后罩上端的卡块与冰箱后背板上端的卡孔对应连接,卡块与卡孔均等距离设置,数量一致,均设有6个。
优选的,连接板呈“7”型,卡接在压缩机后罩开口内部底端,且连接板与接触板连接有多个一号弹簧,一号弹簧为压缩弹簧。
优选的,皮套为橡胶材质,皮套内部设有多个二号弹簧,二号弹簧为压缩弹簧。
有益效果:
本实用新型在冰箱后背板设有多个卡孔与后罩上端的卡块对应卡接,在压缩机后罩开口两侧均设有压板、滑扣,压板与滑扣卡接,将后罩与压缩机后罩开口卡接后通过压板压紧,与现有技术螺丝拧紧对比更加方便,易于安装与拆卸维修。
本实用新型在后罩下端设有7型连接板、底板、接触板、一号弹簧、二号弹簧、皮套,通过各部件的组合使连接板、底板以及接触板与压缩机后罩开口内部底端卡接,通过一号弹簧以及二号弹簧的反作用弹力使连接处更加稳固,不会产生松动。
附图说明

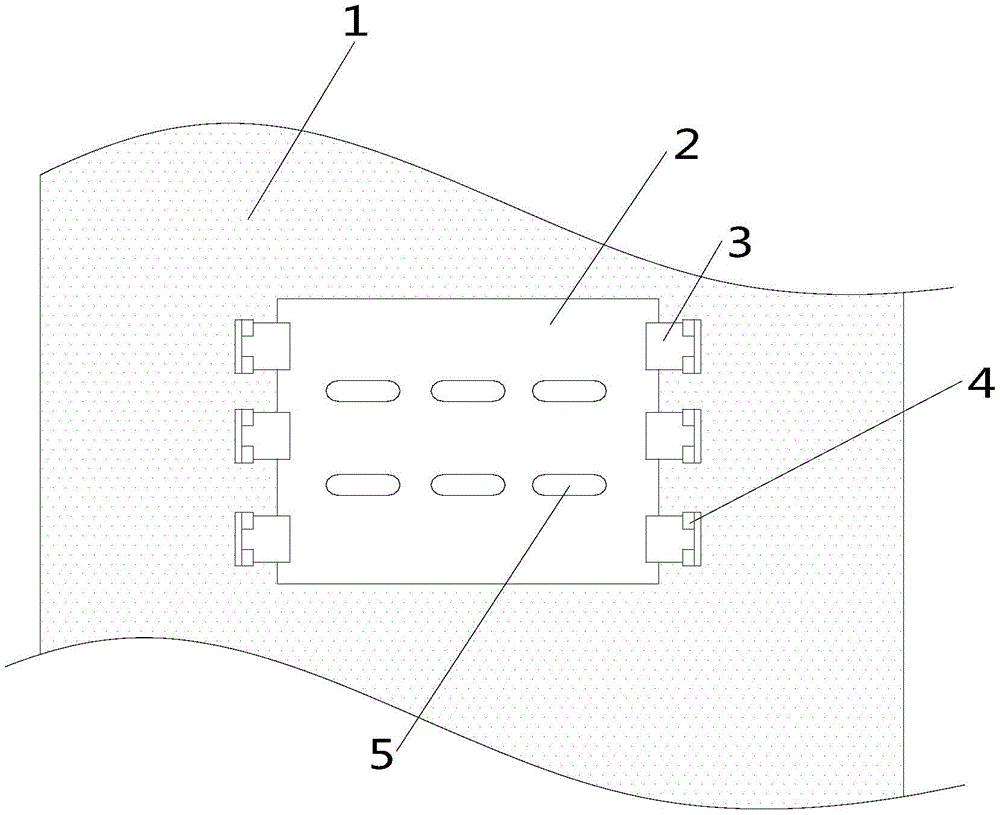

图1为本实用新型整体结构示意图。
图2为本实用新型压缩机后罩开口结构示意图。
图3为本实用新型后罩结构示意图。
图4为本实用新型连接板、接触板、皮套组合连接结构示意图。
图5为本实用新型图2中A处放大结构示意图。
图6为本实用新型图2中B处放大结构示意图。
图1-6中,部件名称与附图编号的对应关系为:
冰箱后背板1、压缩机后罩开口101、后罩2、压板3、滑扣4、散热孔5、卡孔6、卡块7、连接板8、底板9、接触板10、一号弹簧11、皮套12、二号弹簧13、皮筋301、卡槽401。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整的描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
实施例:
如附图1至附图6所示:一种易于安装拆卸的冰箱压缩机后罩,包括冰箱后背板1、压缩机后罩开口101、后罩2、压板3、滑扣4、散热孔5、卡孔6、卡块7、连接板8、底板9、接触板10、一号弹簧11、皮套12、二号弹簧13、皮筋301、卡槽401,所述冰箱后背板1上端预留有压缩机后罩开口101,所述压缩机后罩开口101左右两侧均固定连接有卡孔6,所述卡孔6远离压缩机后罩开口101一侧固定连接有滑扣4,所述滑扣4内卡接有压板3,所述压缩机后罩开口101与后罩2卡接,所述后罩2左右两侧均固定连接有卡块7,所述后罩2中心位置固定连接有散热孔5,所述后罩2下端固定连接有连接板8,所述连接板8靠近后罩2一侧固定连接有一号弹簧11,所述一号弹簧11另一端固定连接有接触板10,所述接触板10与连接板8底部均固定连接有皮套12,所述皮套12底部固定连接有底板9。
其中:压板3与滑扣4之间连接有皮筋301,且压板3靠近压缩机后罩开口101一侧压板3呈L型,当压板3压紧后罩2时,L型拐角处卡住后罩2,使后罩2与冰箱后背板1之间卡接更加稳固,皮筋301的作用是防止压板3与滑扣4之间脱落,整个结构简单,方便安装。
其中:滑扣4还包括有卡槽401,卡槽401与压板3的厚度相同,压板3可以在卡槽401内滑动,使压板3能够更好的压紧后罩2,是整个结构更加稳固。
其中:后罩2上端的卡块7与冰箱后背板1上端的卡孔6对应连接,卡块7与卡孔6均等距离设置,数量一致,均设有6个,使后罩2安装更加方便,同时卡块7与卡孔6卡接,使后罩2不易脱落,方便安装与拆卸。
其中:连接板8呈“7”型,卡接在压缩机后罩开口101内部底端,且连接板8与接触板10连接有多个一号弹簧11,一号弹簧11为压缩弹簧,连接板8卡接在压缩机后罩开口101内部底端,利用一号弹簧11的弹力,使接触板10压紧在冰箱后背板1内部壁面,同时后罩2与冰箱后背板1外壁面压紧,使后罩2与冰箱后背板1处的压缩机后罩开口101连接更加稳固,不易脱落。
其中:皮套12为橡胶材质,皮套12内部设有多个二号弹簧13,二号弹簧13为压缩弹簧,皮套12顶部连接有连接板8与接触板10,底部连接有底板9,底板9与冰箱底部接触,当冰箱运输或者搬运时发生震动,皮套12内的二号弹簧13可以为后罩2减震缓解力的作用,防止后罩2因震动而产生松动。
工作原理:安装时,首先将连接板8倾斜卡进压缩机后罩开口101底部,然后将后罩2上端的卡块7与冰箱后背板1上端的卡孔6对应卡接,再推动压板3将后罩2压住,当需要拆卸时,首先将压板3推出,然后拉住后罩2往前拉,使接触板10通过一号弹簧11压连接板8,产生缝隙,同时卡块7就从卡孔6中拔出,然后倾斜拉动后罩2,将后罩2从压缩机后罩开口101底部拉出即可,安装以及拆卸都非常方便。
