技术领域
本实用新型涉及皮鞋技术领域，具体的，涉及一种皮鞋刷油机。
背景技术
皮鞋指以天然皮革为鞋面，以皮革或橡胶、塑料、PU发泡、PVC等为鞋底，经缝绱、胶粘或注塑等工艺加工成型的鞋类。皮鞋透气、吸湿，具有良好的卫生性能，是各类鞋靴中品位最高的鞋，皮鞋在穿过一端时间后，为了保持皮鞋的光泽就需要将鞋油均匀的涂抹到鞋子的表面达到回复皮鞋光泽的目的，目前人们一般通过毛刷将鞋油均匀的刷到皮鞋上，而现有技术中的刷子存在效率不高，刷鞋油的均匀度不够等问题。因此，需要在刷子的基础上进一步的研究，提供一种皮鞋刷油机。
实用新型内容
该种皮鞋刷油机解决上述提出的效率不高，刷鞋油的均匀度不够的问题，提供一种皮鞋刷油机，该刷油机中的震动块由马达驱动高速转动，震动块的圆心与马达动力输出端的位置不一致，震动块就会带动马达和骨架震动，骨架的震动传导得刷毛使其震动，从而使刷毛刷鞋的过程中，涂抹鞋油更加均匀，大大提高刷鞋油的均匀度，以及擦鞋油的效率。
本实用新型提供如下技术方案：一种皮鞋刷油机，包括骨架、手柄、刷毛、电池、马达、震动块、活塞筒、活塞板、螺纹杆、大螺纹环、轴承、卡栓、转盘、小螺纹环、转筒和转动环，所述骨架的底部嵌入粘接有活塞筒，所述活塞筒的底部通过结构胶粘接有手柄，所述骨架的内部嵌入设置有电池和马达，所述马达的底部焊接设置有震动块，所述活塞筒的内壁无缝滑动有活塞板，所述活塞板的底部焊接设置有螺纹杆，所述活塞筒的底部嵌入焊接有大螺纹环，且大螺纹环的中间被螺纹杆螺纹贯穿，所述手柄内壁的顶部嵌套焊接有轴承，所述轴承的内圈焊接设置有转盘，所述转盘的中间被小螺纹环贯穿焊接，且小螺纹环的中间被螺纹杆螺纹贯穿，所述转盘的底部焊接设置有转筒，所述转筒的底部嵌入焊接在转动环中，所述骨架的左侧卡接卡栓。
进一步的优选方案：所述转筒和手柄套在一起，且转筒与螺纹杆套在一起。
进一步的优选方案：所述螺纹杆的底部焊接设置有卡环，且螺纹杆的长度大于活塞筒的长度，并且活塞筒中填充有形状不定的鞋油。
进一步的优选方案：所述大螺纹环和小螺纹环的内壁均设有螺纹，且大螺纹环和小螺纹环内壁的螺纹保持一致。
进一步的优选方案：所述活塞筒的顶部嵌入焊接有输送管，且输送管呈L字状，并且输送管的左侧与卡栓卡接。
进一步的优选方案：所述马达的动力输出端与震动块焊接设置，所述震动块位于马达的动力输出端的一侧，所述骨架的右侧嵌入设置开关按钮，且马达、开关按钮、电池通过电线电性连接。
有益效果：震动块由马达驱动高速转动，震动块的圆心与马达动力输出端的位置不一致，震动块就会带动马达和骨架震动，骨架的震动传导得刷毛使其震动，从而使刷毛刷鞋的过程中，涂抹鞋油更加均匀，大大提高刷鞋油的均匀度，以及擦鞋油的效率，同时鞋油储存在活塞筒中，通过输送管直接输送到刷毛上，不需要挤鞋油，以及能够避免挤鞋油过程中鞋油掉落的问题，既能够方便擦皮鞋的工作，又能够节省擦皮鞋的工作量提升效率。
附图说明

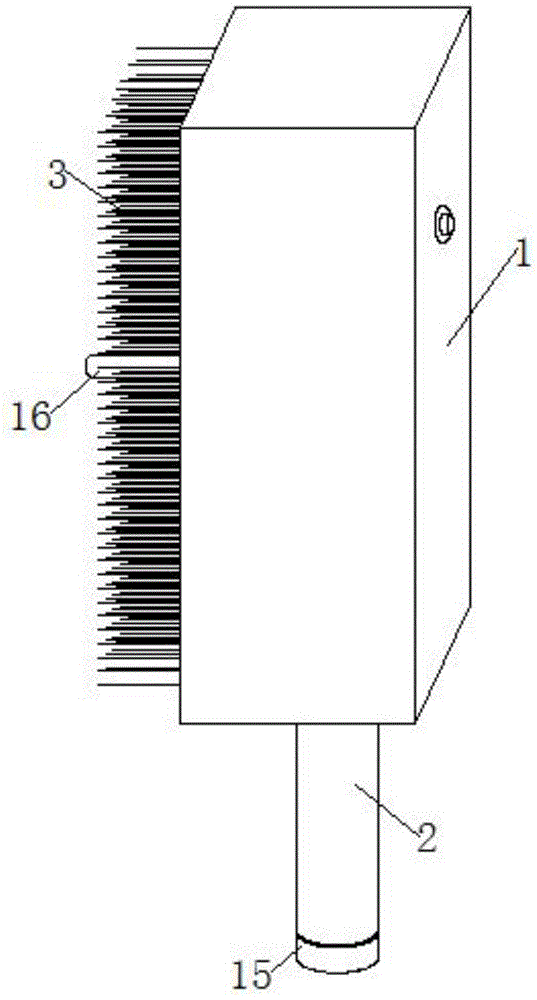

图1为本实用新型整体的结构示意图。
图2为本实用新型整体的剖面示意图。
图3为本实用新型图2中A处的放大示意图。
图1-3中：骨架1、手柄2、刷毛3、电池4、马达5、震动块6、活塞筒7、活塞板8、螺纹杆9、大螺纹环10、轴承11、转盘12、小螺纹环13、转筒14、转动环15、卡栓16。
具体实施方式
请参阅图1至3中，本实用新型实施例中，一种皮鞋刷油机，包括骨架1、手柄2、刷毛3、电池4、马达5、震动块6、活塞筒7、活塞板8、螺纹杆9、大螺纹环10、轴承11、卡栓16、转盘12、小螺纹环13、转筒14和转动环15，骨架1的底部嵌入粘接有活塞筒7，活塞筒7的底部通过结构胶粘接有手柄2，骨架1的内部嵌入设置有电池4和马达5，马达5的底部焊接设置有震动块6，活塞筒7的内壁无缝滑动有活塞板8，活塞板8的底部焊接设置有螺纹杆9，活塞筒7的底部嵌入焊接有大螺纹环10，且大螺纹环10的中间被螺纹杆9螺纹贯穿，手柄2内壁的顶部嵌套焊接有轴承11，轴承11的内圈焊接设置有转盘12，转盘12的中间被小螺纹环13贯穿焊接，且小螺纹环13的中间被螺纹杆9螺纹贯穿，转盘12的底部焊接设置有转筒14，转筒14的底部嵌入焊接在转动环15中，骨架1的左侧卡接卡栓16。
优选的，转筒14和手柄2套在一起，转筒14转动时转盘12和小螺纹环13会一起转动，小螺纹环13的转动就会使螺纹杆9向活塞筒7中移动，螺纹杆9和活塞板8就会将活塞筒7中的鞋油通过输送管挤到刷毛3上，且转筒14与螺纹杆9套在一起，螺纹杆9的底部焊接设置有卡环，且螺纹杆9的长度大于活塞筒7的长度，并且活塞筒7中填充有形状不定的鞋油，大螺纹环10和小螺纹环13的内壁均设有螺纹，且大螺纹环10和小螺纹环13内壁的螺纹保持一致，能够使螺纹杆9在大螺纹环10和小螺纹环13中同步移动，活塞筒7的顶部嵌入焊接有输送管，活塞筒7能够储存鞋油，使用时直接通过输送管直接输送到刷毛3上，不需要挤鞋油，以及能够避免挤鞋油过程中鞋油掉落的问题，既能够方便擦皮鞋的工作，又能够节省擦皮鞋的工作量提升效率，且输送管呈L字状，并且输送管的左侧与卡栓16卡接，马达5的动力输出端与震动块6焊接设置，震动块6位于马达5的动力输出端的一侧，震动块6由马达5驱动高速转动，震动块6的圆心与马达动力输出端的位置不一致，震动块6就会带动马达5和骨架1震动，骨架1的震动传导得刷毛3使其震动，从而使刷毛3刷鞋的过程中，涂抹鞋油更加均匀，大大提高刷鞋油的均匀度，骨架1的右侧嵌入设置开关按钮，且马达5、开关按钮、电池4通过电线电性连接。
工作原理：
在使用本实用新型一种皮鞋刷油机时，首先，将卡栓16从输送管中拔下，其次用手转动转动环15，转筒14、转盘12和小螺纹环13就会跟随转动环15一起转动，螺纹杆9就会向活塞筒7中移动，活塞板8就会挤压活塞筒7中的鞋油，活塞筒7中的鞋油通过输送管挤到刷毛3上，然后按下开关按钮，开关按钮接通马达5的电源，马达5驱动震动块6高速转动，由于震动块6设置在马达5动力输的端的的一侧，所以震动块6的各个方向的离心力就不一致，使震动块6和马达5发生震动，进而使骨架1和刷毛3一起震动，最后握住手柄2使用刷毛3擦皮鞋，工作完成后，按下开关按钮，再将卡栓16插入输送管2即可。
