一种林业防火保树装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:农林牧渔
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及林业设备技术领域,尤其涉及一种林业防火保树装置。


背景技术

林业是指保护生态环境保持生态平衡,培育和保护森林以取得木材和其他林产品、利用林木的自然特性以发挥防护作用的生产部门,是国民经济的重要组成部分之一。林业在人和生物圈中,通过先进的科学技术和管理手段,从事培育、保护、利用森林资源,充分森林的多种效益,且能持续经营森林资源,促进人口、经济、社会、环境和资源协调发展的基础性产业和社会公益事业,当树木在发生火灾时,不能够自动快速杜绝火苗的温度传递到树木上伤害树木,给实际使用带来了一定的不利影响。


实用新型内容

本实用新型的目的是为了解决现有技术中存在的问题,而提出的一种林业防火保树装置。

为了实现上述目的,本实用新型采用了如下技术方案:

一种林业防火保树装置,包括左连接片和右连接片,所述左连接片的右侧固定安装有右连接片,所述左连接片和右连接片的下方固定安装有防火布,所述左连接片和右连接片的内部开口设置有储液仓,所述左连接片和右连接片的内部均嵌入设置有储气管道,所述储气管道的内部底端均嵌入设置有推板,所述推板的下方固定连接有中空板,所述中空板的下方固定安装有阻拦板,所述阻拦板的底部固定连接有回位弹簧,所述左连接片和右连接片的外侧均固定安装有喷淋板,所述喷淋板的下方固定安装有喷头,所述左连接片和右连接片的内部均固定安装有密封片,所述左连接片和右连接片的前后端均固定安装有组合板。

优选的,所述防火布的上下两端均固定安装有左连接片和右连接片,所述左连接片和右连接片之间围绕防火布的纵向中轴线呈对称设置。

优选的,所述密封片为防火橡胶密封片,所述密封片呈圆环状设置。

优选的,所述喷淋板的右侧与储液仓相导通,所述阻拦板嵌入设置在喷淋板的中部。

优选的,所述储气管道的内部注入有适量的空气,所述储气管道的最外侧暴露在左连接片和右连接片的外表面。

优选的,所述回位弹簧处于初始状态时,阻拦板正好嵌入在喷淋板的中部。

优选的,所述推板与储气管道相契合,所述喷头与喷淋板之间的夹角为60°-70°。

本实用新型提供了一种林业防火保树装置,具有以下有益效果:

1、该种种林业防火保树装置通过设置有防火布,使得当装置的左连接片和右连接片固定在树木的上下两端时,再将防火布固定在上下两个左连接片和右连接片之间,使得左连接片和右连接片防止火苗涌入树木表面,同时防火布对树木的上下两端进行防护,可有效对树木对保护,保护效果更好。

2、该种种林业防火保树装置通过设置有储气管道,使得当树木外面温度过高时,储气管道内的气体膨胀,推动推板下方的中空板和阻拦板下移,使得左连接片和右连接片中的水从储液仓中进入喷淋板的喷头中喷出,对装置以及树木表面一定程度上的降温和防止火苗蔓延,对树木的保护效果更好。


附图说明

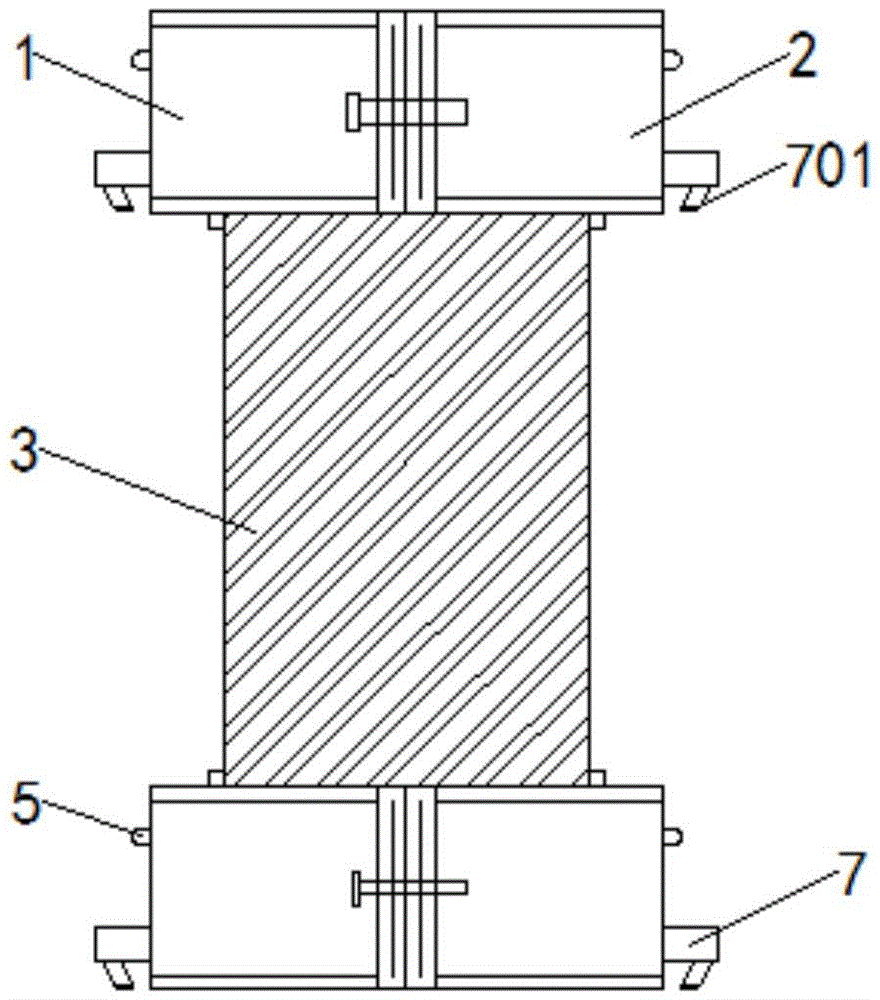

图1为本实用新型中整体结构示意图;

图2为本实用新型中左连接片和右连接片整体结构俯视示意图;

图3为本实用新型中左连接片局部结构剖面示意图;

图4为本实用新型中推板局部结构右侧示意图。

图例说明:

1-左连接片,2-右连接片,3-防火布,4-储液仓,5-储气管道,6-推板,601-中空板,602-阻拦板,603-回位弹簧,7-喷淋板,701-喷头,8-密封片,9-组合板。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。

参照图1-4,一种林业防火保树装置,包括左连接片1和右连接片2,左连接片1的右侧固定安装有右连接片2,左连接片1和右连接片2的下方固定安装有防火布3,左连接片1和右连接片2的内部开口设置有储液仓4,左连接片1和右连接片2的内部均嵌入设置有储气管道5,储气管道5的内部底端均嵌入设置有推板6,推板6的下方固定连接有中空板601,中空板601的下方固定安装有阻拦板602,阻拦板602的底部固定连接有回位弹簧603,左连接片1和右连接片2的外侧均固定安装有喷淋板7,喷淋板7的下方固定安装有喷头701,左连接片1和右连接片2的内部均固定安装有密封片8,左连接片1和右连接片2的前后端均固定安装有组合板9。

本实施例中,防火布3的上下两端均固定安装有左连接片1和右连接片2,左连接片1和右连接片2之间围绕防火布3的纵向中轴线呈对称设置,使得当装置的左连接片1和右连接片2固定在树木的上下两端时,再将防火布3固定在上下两个左连接片1和右连接片2之间,使得左连接片1和右连接片2防止火苗涌入树木表面,同时防火布3对树木的上下两端进行防护,可有效对树木对保护,保护效果更好。

本实施例中,密封片8为防火橡胶密封片,密封片8呈圆环状设置,使得当左连接片1和右连接片2固定在树木外部时,左连接片1和右连接片2的密封片8可紧贴树木表面,防止火苗穿过涌入防火布3内部。

本实施例中,喷淋板7的右侧与储液仓4相导通,阻拦板602嵌入设置在喷淋板7的中部,更加便于当装置在正常状态使用时时,阻拦板602会正好将储液仓4的出水口堵住,防止水流入至喷淋板7中。

本实施例中,储气管道5的内部注入有适量的空气,储气管道5的最外侧暴露在左连接片1和右连接片2的外表面,使得当树木外面温度过高时,储气管道5内的气体膨胀,气体会推动推板6下方的中空板601和阻拦板602下移,使得水从储液仓中4流出,可自动并快速度的对树木的上下两端进行防护,保护效果更好。

本实施例中,回位弹簧603处于初始状态时,阻拦板602正好嵌入在喷淋板7的中部,使得当树木外面温度过高时,储气管道5内的气体膨胀,气体会推动推板6下方的中空板601和阻拦板602下移,使得水从储液仓中4流出,这时回位弹簧603压缩,而当温度不高时,回位弹簧603可推动推板6恢复原状。

本实施例中,推板6与储气管道5相契合,喷头701与喷淋板7之间的夹角为60°-70°,更加便于当水从喷淋板7的喷头701中喷出时,喷出的水可正好喷洒防火布3的表面对防火布3表面以及树木表面进行降温,保护效果更好。

工作原理:使用时,预先将两组左连接片1右连接片2嵌套在树木上,依次往左连接片1和右连接片2的组合板9中拧入螺栓,使得左连接片1和右连接片2固定在树木上,左连接片1和右连接片2的密封片8紧贴树木表面,之后依次将防火布3连接在上下两组左连接片1和右连接片2之间,再往储液仓4中注入适量的水,当树木意外着火时,左连接片1和右连接片2可防止火苗穿过涌入防火布3内部,同时防火布3可对树木的上下两端表面进行防护,同时储气管道5内的气体遇热膨胀,推动推板6下方的中空板601和阻拦板602下移,使得左连接片1和右连接片2中的水从储液仓4中穿过中空板601进入喷淋7的喷头701中喷出,对装置以及树木表面一定程度上的降温和防止火苗蔓延,对树木的保护效果更好。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
