技术领域
本实用新型涉及中药材加工技术领域,尤其涉及一种中药材清洗装置。
背景技术
建国以来,特别是改革开放以来,我国的中药材生产技术有了长足的发展,中药材在药品中的应用逐渐广泛,为了推广中药材的应用,中药材需要进行加工制造,中药材加工之前均需要进行彻底的清洗,以去除泥土或杂质,现有的清洗设备多采用喷淋冲洗的方式,冲洗时,多数设备对中药材的一面进行冲洗,未实现对中药材进行全方位的冲洗,其中会残留泥土,使清洗不干净,因此解决以上问题提供一种中药材泥土清洗装置。
实用新型内容
本实用新型的目的是为了解决上述背景技术中存在的缺点,而提出的一种中药材泥土清洗装置。
为了实现上述目的,本实用新型采用了如下技术方案:
一种中药材泥土清洗装置,包括清洗主体和蓄水箱,所述清洗主体的一侧固定安装有蓄水箱;
所述清洗主体包括挡板、滑槽、滑条、活动块、支撑杆、电机、螺丝杆、连接块、锁扣、螺丝、喷头、排水口、密封门,所述清洗主体的顶部固定安装有挡板,所述挡板的一侧嵌入设置有滑槽,所述滑槽的内壁固定安装有滑条,所述滑条的一侧活动连接有活动块,所述活动块的一侧固定安装有支撑杆,所述支撑杆的一端固定安装有电机,所述电机的底端活动连接有螺丝杆,所述螺丝杆的底端固定安装有连接块,所述连接块的下方活动连接有锁扣,所述锁扣的底端活动连接有螺丝,所述清洗主体的内壁上方固定安装有喷头,所述清洗主体的外壁底端固定安装有排水口,所述清洗主体的正面固定安装有密封门;
所述蓄水箱包括水泵、水管、控制开关、加水口,所述蓄水箱的内部固定安装有水泵,所述水泵的上方固定安装有水管,所述蓄水箱的外壁正面固定安装有控制开关,所述控制开关的一侧嵌入设置有加水口。
作为上述技术方案的进一步描述:所述锁扣呈椭圆形状,且锁扣为筛网结构。
作为上述技术方案的进一步描述:所述电机的两侧均通过支撑杆连接有活动块。
作为上述技术方案的进一步描述:所述清洗主体与螺丝杆的连接处嵌入设置有螺纹孔。
作为上述技术方案的进一步描述:所述排水口的上方设有阀门开关。
作为上述技术方案的进一步描述:所述水管的一端均连接着每一个喷头。
作为上述技术方案的进一步描述:所述控制开关与电机和水泵之间电性连接。
有益效果:
1、本实用新型通过密封门将清洗主体打开,然后通过人工旋转螺丝将锁扣的底端打开将中药材放入里面,然后通过控制开关启动水泵将蓄水箱内的水通过水管带动两侧的喷头进行喷洒对中药材进行清洗,然后水分与泥土通过锁扣过滤至清洗主体的底部,当蓄水箱水分不够时通过加水口进行加水,让中药材能够便于进行清洗,使工作效率能够更快。
2、其次,通过控制开关带动电机进行转动,使螺丝杆与清洗主体的螺纹孔发生转动能够带动连接块进行上下移动,然后电机再通过支撑杆带动活动块在滑槽内的滑条上进行移动,让电机能够通过挡板上下升降,然后连接块再带动锁扣进入水分里,使上下移动的同时进行转动让中药材表面泥土能够与水分达到贴合翻滚的效果,使中药材表面的泥土能够清理干净,最后再打开阀门开关将废水通过排水口流出,使泥土能够清理彻底。
附图说明

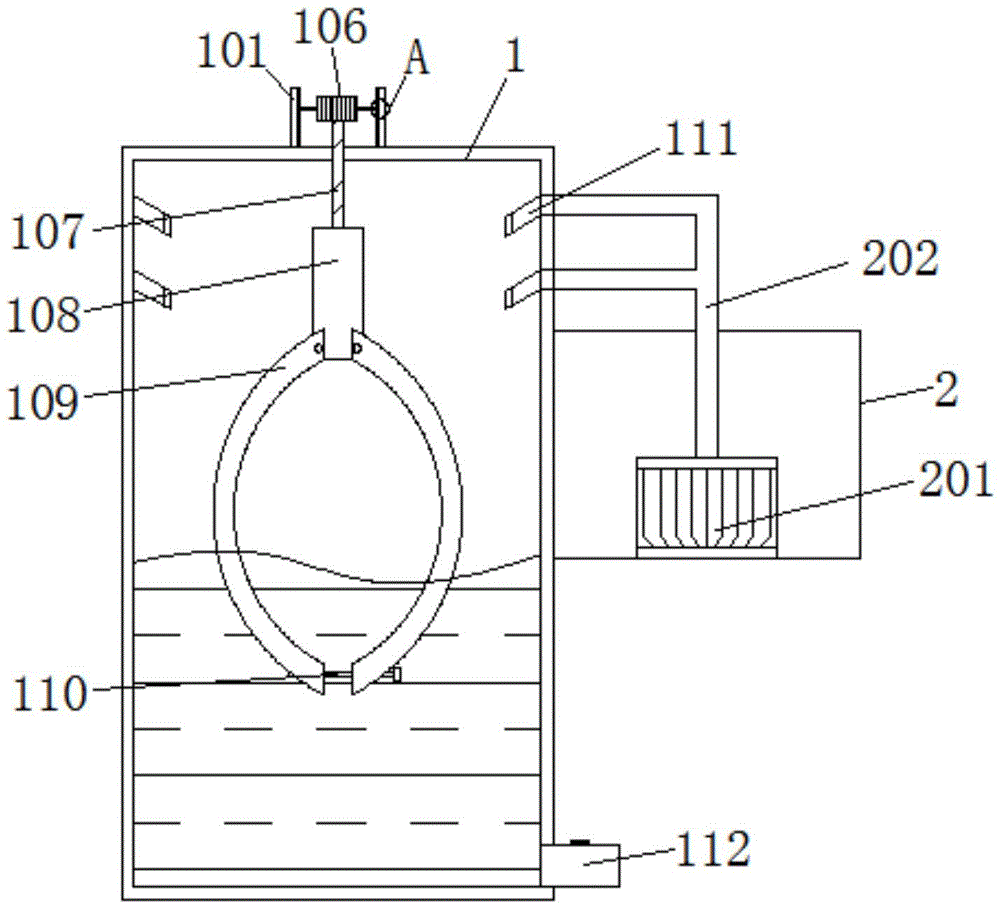

图1为本实用新型中整体结构剖视示意图;
图2为本实用新型中整体结构正视示意图;
图3为本实用新型中图1A处放大示意图。
图例说明:
清洗主体1;挡板101;滑槽102;滑条103;活动块104;支撑杆105;电机106;螺丝杆107;连接块108;锁扣109;螺丝110;喷头111;排水口112;密封门113;蓄水箱2;水泵201;水管202;控制开关203;加水口204。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。
参照图1-3,一种中药材泥土清洗装置,包括清洗主体1和蓄水箱2,清洗主体1的一侧固定安装有蓄水箱2;
清洗主体1包括挡板101、滑槽102、滑条103、活动块104、支撑杆105、电机106、螺丝杆107、连接块108、锁扣109、螺丝110、喷头111、排水口112、密封门113,清洗主体1的顶部固定安装有挡板101,挡板101的一侧嵌入设置有滑槽102,滑槽102的内壁固定安装有滑条103,滑条103的一侧活动连接有活动块104,活动块104的一侧固定安装有支撑杆105,支撑杆105的一端固定安装有电机106,电机106的底端活动连接有螺丝杆107,螺丝杆107的底端固定安装有连接块108,连接块108的下方活动连接有锁扣109,锁扣109的底端活动连接有螺丝110,清洗主体1的内壁上方固定安装有喷头111,清洗主体1的外壁底端固定安装有排水口112,清洗主体1的正面固定安装有密封门113;
蓄水箱2包括水泵201、水管202、控制开关203、加水口204,蓄水箱2的内部固定安装有水泵201,水泵201的上方固定安装有水管202,蓄水箱2的外壁正面固定安装有控制开关203,控制开关203的一侧嵌入设置有加水口204。
其中,锁扣109呈椭圆形状,且锁扣109为筛网结构,通过锁扣109使在对中药材进行清理时水分和垃圾能够过滤出来流至清洗主体1的内部下方。
其中,电机106的两侧均通过支撑杆105连接有活动块104,通过活动块104使电机106在上下移动时能够通过挡板101进行平稳的移动。
其中,清洗主体1与螺丝杆107的连接处嵌入设置有螺纹孔,当螺丝杆107发生转动时能够带动连接块108进行上下移动,使锁扣109内的中药材能够多方位的进行清洗。
其中,排水口112的上方设有阀门开关,通过阀门开关使当需要排水时能够让排水口112便于进行排水。
其中,水管202的一端均连接着每一个喷头111,使每个喷头111能够进行喷洒,让清洗的效果更好。
其中,控制开关203与电机106和水泵201之间电性连接,通过控制开关203便于工作人员进行操控,同时使工作效率能够更快。
工作原理:使用时,该装置通过密封门113将清洗主体1打开,然后通过人工旋转螺丝110将锁扣109的底端打开将中药材放入里面,然后通过控制开关203启动水泵201将蓄水箱2内的水通过水管202带动两侧的喷头111进行喷洒对中药材进行清洗,然后水分与泥土通过锁扣109过滤至清洗主体1的底部,当蓄水箱2水分不够时通过加水口204进行加水,让中药材能够便于进行清洗,使工作效率能够更快,接着通过控制开关203带动电机106进行转动,使螺丝杆107与清洗主体1的螺纹孔发生转动能够带动连接块108进行上下移动,然后电机106再通过支撑杆105带动活动块104在滑槽102内的滑条103上进行移动,让电机106能够通过挡板101上下升降,然后连接块108再带动锁扣109进入水分里,使上下移动的同时进行转动让中药材表面泥土能够与水分达到贴合翻滚的效果,使中药材表面的泥土能够清理干净,最后再打开阀门开关将废水通过排水口112流出,使泥土能够清理彻底。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
