技术领域
本实用新型涉及垃圾捣碎技术领域，更具体地说，涉及一种农产品垃圾捣碎装置。
背景技术
农产品(farmproduce)是农业中生产的物品，如高粱、稻子、花生、玉米、小麦以及各个地区土特产等，当农产品放置时间过长后，会出现变质等情况，由于农产品垃圾可用作生产化肥，因此具有一定的回收价值；
在制作化肥之前，需要对农产品垃圾进行捣碎处理，现有的垃圾捣碎装置在使用时，存在着以下问题，当将农产品垃圾放置在捣碎板上进行捣碎时，其垃圾会因为捣碎块的挤压而进行滑动，这样就会影响其捣碎效率，并且由于部分农产品垃圾含有一定量的水分，当对其进行捣碎时，其液体会流动至捣碎板处，如果不对其水分进行导出，则会进一步的影响其捣碎效果，因此，基于以上问题，需要一种具有限位和排水功能的农产品垃圾捣碎装置，最终，提升其捣碎效率。
实用新型内容
(一)解决的技术问题
本实用新型旨在于在解决在对农产品垃圾进行捣碎处理时，通过其装置，能够对农产品垃圾进行限位和导水处理，从而进一步的提升其捣碎效率和捣碎效果。
(二)技术方案
一种农产品垃圾捣碎装置，包括设备主体、动力箱、捣碎板，动力箱固定设置于设备主体顶部端面处，捣碎板固定设置于设备主体内部，设备主体还包括有箱门、集液池、排液管，箱门配套设置有设备主体的前侧端面处和后侧端面处，集液池固定设置于设备主体内部底端面，且集液池位于捣碎板底部，排液管嵌入式设置于集液池内部底端处；
动力箱还包括有电机、转杆、大齿轮、小齿轮、螺杆、滑动块、挤压块，电机固定设置于动力箱内部顶端处，转杆配套设置于设备主体顶部端面处，且转杆的一端套接连接于电机的传动轴处，大齿轮固定设置于转杆外侧端面处，小齿轮配套设置于大齿轮的左侧处和右侧处，螺杆配套设置于设备主体内部，且螺杆的外侧面顶端处还固定设置有小齿轮，滑动块螺纹连接于螺杆的外侧面，挤压块固定设置于滑动块的底部端面处；
捣碎板还包括有凹槽、刺头、排水槽、拦截网、支撑柱，凹槽嵌入式设置有导水板顶部端面，刺头固定设置于凹槽左侧处和右侧处，排水槽配套设置于凹槽的前侧端面和后侧端面，拦截网固定设置于排水槽的外侧端面处，支撑柱固定设置于捣碎板的底部端面处。
优选的：大齿轮与小齿轮处于同一垂直线，且大齿轮与小齿轮相互啮合。
优选的：滑动块的左、右侧端面处均贯穿设置有螺纹槽，且螺纹槽与螺杆相互配套。
优选的：挤压块和捣碎板均为梯形状设置，且挤压块与捣碎板处于同一垂直线，同时其挤压块与捣碎板相互配套。
优选的：凹槽为弧形状，且分别配套设置于捣碎板的内壁底端处，同时在捣碎板的底部端面处还设置有与凹槽匹配的弧形凸块，并且其弧形凸块与凹槽处于同一垂直线。
优选的：排水槽为倾斜式设置，其排水槽分别配套连接于凹槽的前侧端面处和后侧端面处。
优选的：集液池的面积大于捣碎板的面积。
优选的：电机与外界电源电线相连，并通过外界电源设置与电机匹配的电源开关。
有益效果：
1、这种农产品垃圾捣碎装置设置有大齿轮和小齿轮，当需要对农产品垃圾进行捣碎处理时，打开箱门，将其垃圾放入至捣碎板的中端处，然后启动电机，使电机进行顺时针方向转动，这样会带动转杆和大齿轮进行旋转，利用其大齿轮和小齿轮的啮合设置，这样可以通过小齿轮的转动而带动其螺杆进行旋转，当螺杆旋转后，会带动滑动块和挤压块向下运动，通过控制电机以逆时针方向转动，这样可以使滑动块和挤压块向上运动，从而方便对其垃圾进行捣碎处理。
2、这种农产品垃圾捣碎装置设置有捣碎板和刺头，当农产品垃圾放入至捣碎板上时，其农产品垃圾会与刺头进行接触，通过其刺头可以对其垃圾进行初步的限位处理，并且由于其捣碎板和挤压块的形状设置，可以对垃圾进行位置限定，这样就可以避免垃圾在捣碎时发生滑动等问题，同时利用其凹槽和排水槽的设置，当挤压块在对垃圾进行捣碎时，会将垃圾往凹槽内壁处进行挤压，在挤压的同时，会产生一定量的水分，而通过凹槽的作用可以将水分导流至排水槽处，然后在利用其排水槽的倾斜式设置，可以使水分滑动至拦截网处，并对水分中的残渣进行拦截处理，拦截完毕后，其水体会进入至集液池内部，并通过排液管将其水体导出，最终完成了对农产品垃圾的限位和导水处理，并提升其捣碎效率。
附图说明：

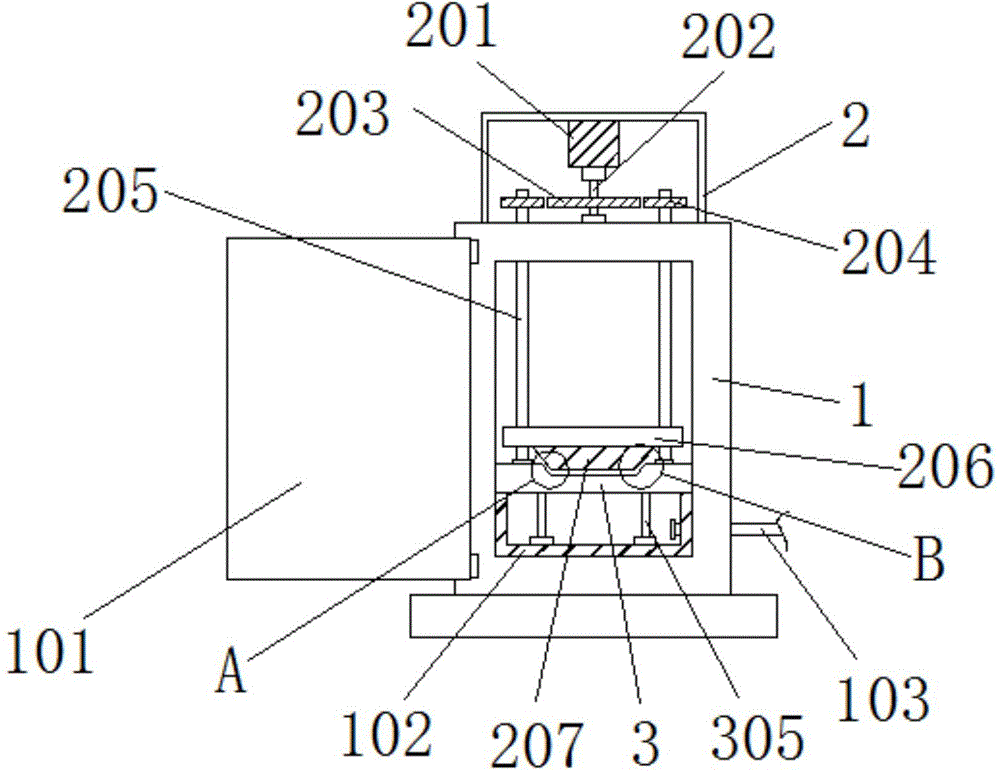

图1为本实用新型的一种农产品垃圾捣碎装置正面剖视示意图。
图2为本实用新型的一种农产品垃圾捣碎装置图1中A处侧面示意图。
图3为本实用新型的一种农产品垃圾捣碎装置图1中B处侧面示意图。
图1-3中：1-设备主体；101-箱门；102-集液池；103-排液管；2-动力箱；201-电机；202-转杆；203-大齿轮；204-小齿轮；205-螺杆；206-滑动块；207-挤压块；3-捣碎板；301-凹槽；302-刺头；303-排水槽；304-拦截网；305-支撑柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如附图1至附图3所示：本实用新型提供一种技术方案，一种农产品垃圾捣碎装置，包括设备主体1、动力箱2、捣碎板3，动力箱2固定设置于设备主体1顶部端面处，捣碎板3固定设置于设备主体1内部，设备主体1还包括有箱门101、集液池102、排液管103，箱门101配套设置有设备主体1的前侧端面处和后侧端面处，集液池102固定设置于设备主体1内部底端面，且集液池102位于捣碎板3底部，排液管103嵌入式设置于集液池102内部底端处；
动力箱2还包括有电机201、转杆202、大齿轮203、小齿轮204、螺杆205、滑动块206、挤压块207，电机201固定设置于动力箱2内部顶端处，转杆201配套设置于设备主体1顶部端面处，且转杆201的一端套接连接于电机201的传动轴处，大齿轮203固定设置于转杆201外侧端面处，小齿轮204配套设置于大齿轮203的左侧处和右侧处，螺杆205配套设置于设备主体1内部，且螺杆205的外侧面顶端处还固定设置有小齿轮204，滑动块206螺纹连接于螺杆205的外侧面，挤压块207固定设置于滑动块206的底部端面处；
捣碎板3还包括有凹槽301、刺头302、排水槽303、拦截网304、支撑柱305，凹槽301嵌入式设置有导水板3顶部端面，刺头302固定设置于凹槽301左侧处和右侧处，排水槽303配套设置于凹槽301的前侧端面和后侧端面，拦截网304固定设置于排水槽303的外侧端面处，支撑柱305固定设置于捣碎板3的底部端面处。
其中：大齿轮203与小齿轮204处于同一垂直线，且大齿轮203与小齿轮204相互啮合，通过其啮合设置，当大齿轮203转动后会带动其小齿轮204进行旋转，从而方便小齿轮204带动其螺杆进行转动。
其中：滑动块206的左、右侧端面处均贯穿设置有螺纹槽，且螺纹槽与螺杆205相互配套，通过螺纹槽的设置，当螺杆205旋转后，可以使滑动块206以螺杆205位支撑点而进行上下运动。
其中:挤压块207和捣碎板207均为梯形状设置，且挤压块207与捣碎板207处于同一垂直线，同时其挤压块207与捣碎板207相互配套,通过其垂直线的设置，能够使挤压块207稳定的与捣碎板207进行接触，同时利用其捣碎板207的形状设置，能够对垃圾进行初步的限位处理，从而方便挤压块207对其进行捣碎处理。
其中：凹槽301为弧形状，且分别配套设置于捣碎板207的内壁底端处，同时在捣碎板207的底部端面处还设置有与凹槽301匹配的弧形凸块，并且其弧形凸块与凹槽301处于同一垂直线，通过凹槽301和弧形凸块的设置，能够方便挤压块对垃圾进行捣碎处理，同时还能够将捣碎时所产生的水分通过凹槽301进行导流处理。
其中:排水槽303为倾斜式设置，其排水槽303分别配套连接于凹槽301的前侧端面处和后侧端面处,通过其排水槽303的设置，能够使水分快速的滑动至集液池102内部。
其中：集液池102的面积大于捣碎板3的面积，通过集液池102的面积设置，能够更好的对其水分进行收集处理。
其中：电机201与外界电源电线相连，并通过外界电源设置与电机201匹配的电源开关，通过外接电源端的设置，能够对电机201进行开关启闭的控制，从而方便工作人员的使用。
其中：动力箱2的顶部端面处分别设置有与螺杆205相匹配的开口槽，同时在转杆201和螺杆205的外侧端面处还配套设置有转轴，通过开口槽和转轴的设置，能够使转杆201和螺杆205进行稳定的旋转，从而保证对农产品垃圾的捣碎效果。
工作原理：
首先，将电机201与外界电源电线相连，并通过外界电源设置与电机201匹配的电源开关，当需要对农产品垃圾进行捣碎处理时，打开箱门101，将其垃圾放入至捣碎板3的中端处，然后启动电机201，使电机201进行顺时针方向转动，这样会带动转杆202和大齿轮203进行旋转，利用其大齿轮203和小齿轮204的啮合设置，这样可以通过小齿轮204的转动而带动其螺杆205进行旋转，当螺杆205旋转后，会带动滑动块206和挤压块207向下运动，通过控制电机201以逆时针方向转动，这样可以使滑动块206和挤压块207向上运动，从而方便对其垃圾进行捣碎处理；
当农产品垃圾放入至捣碎板3上时，其农产品垃圾会与刺头302进行接触，通过其刺头302可以对其垃圾进行初步的限位处理，并且由于其捣碎板3和挤压块207的形状设置，可以对垃圾进行位置限定，这样就可以避免垃圾在捣碎时发生滑动等问题，同时利用其凹槽301和排水槽303的设置，当挤压块207在对垃圾进行捣碎时，会将垃圾往凹槽301内壁处进行挤压，在挤压的同时，会产生一定量的水分，而通过凹槽301的作用可以将水分导流至排水槽303处，然后在利用其排水槽303的倾斜式设置，可以使水分滑动至拦截网304处，并对水分中的残渣进行拦截处理，拦截完毕后，其水体会进入至集液池102内部，并通过排液管103将其水体导出，最终完成了对农产品垃圾的限位和导水处理，并提升其捣碎效率。
同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
综上可得，
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
