一种畜牧用饲料一体化装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:农林牧渔
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及畜牧技术领域,更具体地说,特别涉及一种畜牧用饲料一体化装置。


背景技术

饲料在进行喂食之前需要进行一系列的加工处理,比如碾压粉碎、搅拌混合等,而现有的饲料加工装置只能进行单一的加工,导致饲料的加工处理一套流程操作使较繁琐,费时费力,因此,需要一种新的畜牧用饲料一体化装置。


实用新型内容

(一)技术问题

综上所述,本实用新型提供一种畜牧用饲料一体化装置,通过结构与功能性的改进,以解决现有的饲料加工装置只能进行单一的加工,导致饲料的加工处理一套流程操作使较繁琐,费时费力的问题。

(二)技术方案

在本实用新型提供的畜牧用饲料一体化装置中,具体包括:一种畜牧用饲料一体化装置,包括主体、进料口和粉碎腔,进料口设置在主体的顶端,粉碎腔设置在进料口下方,粉碎腔的底端固定连接有连接管,粉碎腔内部设置有粉碎柱,粉碎柱的外侧套接有连接套,粉碎柱的中间嵌入连接有旋转轴,主体的内部固定连接有搅拌盘,搅拌盘位于粉碎腔下方设置,搅拌盘的内部中间嵌入连接有搅拌杆,搅拌杆的表面固定连接有次搅拌杆,搅拌盘的下方=设置有烘干腔,烘干腔的顶端可设置风筒,边缘与底部可设置加热结构,烘干腔的底端嵌入连接有旋转轴,旋转轴的顶部两侧固定连接有搅拌叶。

进一步,粉碎柱设置有两个,相对设置,且粉碎柱的表面突出设置有呈齿轮状的凸起。

进一步,搅拌盘的表面贯穿有呈喇叭状的开口,搅拌盘的四周与主体内壁固定连接

进一步,搅拌杆的表面均匀嵌入有四根横向叶片,呈十字排列设置。

进一步,次搅拌杆设置为矩形条状板,且与搅拌杆表面倾斜设置,倾斜角度为20-45°。

进一步,次搅拌杆设置为矩形条状板,且与搅拌杆表面倾斜设置,倾斜角度为20-45°。

进一步,搅拌叶为两个弧形板相互交叉,呈“X”状,且底端垂直设置有辅助杆。

(三)有益效果

本实用新型设置有呈齿轮状凸起的粉碎柱在进行运行的时候,相互嵌合,从而达到对饲料进行粉碎的效果,呈喇叭状的开口在饲料通过的时候,由于与饲料的扩散,从而辅助饲料进行搅拌的效果,通过倾斜设置的次搅拌杆在搅拌杆转动的时候能够对其进行辅助搅拌,使饲料均匀散开,配合搅拌杆从而达到搅拌的效果,呈“X”状设置的搅拌叶在对饲料进行搅拌的时候能够快速的对其进行均匀搅拌,且底端垂直连接的辅助杆使位于烘干腔底部的饲料均匀散开,从而快速达到使其烘干的效果。


附图说明

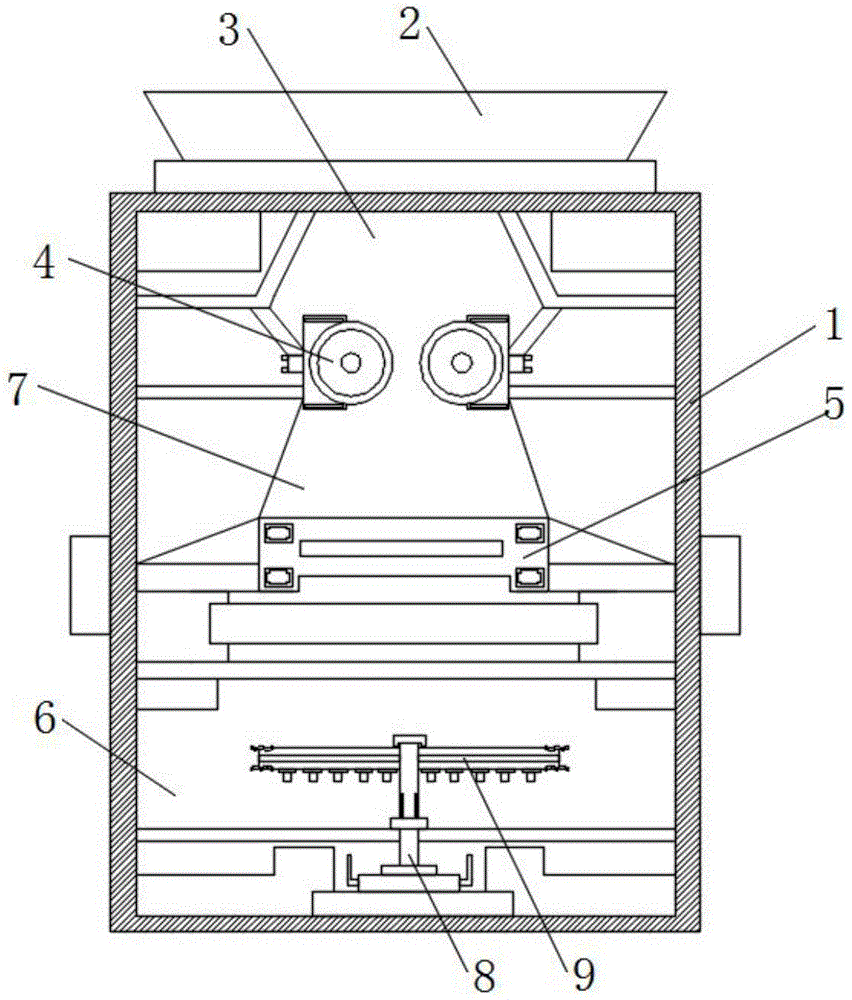

图1是本实用新型的主体结构平面图;

图2是本实用新型的粉碎柱结构剖视图;

图3是本实用新型的搅拌盘结构俯视图;

图4是本实用新型的搅拌叶结构示意图;

在图1至图4,部件名称或线条与附图编号的对应关系为:

主体-1,进料口-2,粉碎腔-3,粉碎柱-4,搅拌盘-5,烘干腔-6,连接管-7,旋转轴-8,搅拌叶-9,旋转轴-10,连接套-11,搅拌杆-12,次搅拌杆-13。


具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型,但不能用来限制本实用新型的范围。

请参考图1至图4;

本实用新型提出了一种畜牧用饲料一体化装置,包括:主体1、进料口2和粉碎腔3,进料口2设置在主体1的顶端,粉碎腔3设置在进料口2下方,粉碎腔3的底端固定连接有连接管7,粉碎腔3内部设置有粉碎柱4,粉碎柱4的外侧套接有连接套11,粉碎柱4的中间嵌入连接有旋转轴10,主体1的内部固定连接有搅拌盘5,搅拌盘5位于粉碎腔3下方设置,搅拌盘5的内部中间嵌入连接有搅拌杆12,搅拌杆12的表面固定连接有次搅拌杆13,搅拌盘5的下方设置有烘干腔6,烘干腔6的顶端可设置风筒,边缘与底部可设置加热结构,烘干腔6的底端嵌入连接有旋转轴8,旋转轴8的顶部两侧固定连接有搅拌叶9。

其中,粉碎柱4设置有两个,相对设置,且粉碎柱4的表面突出设置有呈齿轮状的凸起,表面设置有呈齿轮状凸起的粉碎柱4在进行运行的时候,相互嵌合,从而达到对饲料进行粉碎的效果。

其中,搅拌盘5的表面贯穿有呈喇叭状的开口,搅拌盘5的四周与主体1内壁固定连接,呈喇叭状的开口在饲料通过的时候,由于与饲料的扩散,从而辅助饲料进行搅拌的效果。

其中,搅拌杆12的表面均匀嵌入有四根横向叶片,呈十字排列设置。

其中,次搅拌杆13设置有若干组,每组设置有四个,与搅拌杆12表面的叶片相邻设置,

其中,次搅拌杆13设置为矩形条状板,且与搅拌杆12表面倾斜设置,倾斜角度为20-45°,通过倾斜设置的次搅拌杆13在搅拌杆12转动的时候能够对其进行辅助搅拌,使饲料均匀散开,配合搅拌杆12从而达到搅拌的效果。

其中,搅拌叶9为两个弧形板相互交叉,呈“X”状,且底端垂直设置有辅助杆,呈“X”状设置的搅拌叶9在对饲料进行搅拌的时候能够快速的对其进行均匀搅拌,且底端垂直连接的辅助杆使位于烘干腔6底部的饲料均匀散开,从而快速达到使其烘干的效果。

本实施例的具体使用方式与作用:本实用新型中,使用人员将饲料从进料口倒入粉碎腔3中,粉碎柱4相互嵌合对饲料进行粉碎处理,之后通过连接管7进入搅拌盘5中,搅拌盘内侧的搅拌杆12与次搅拌杆13对其进行搅拌,之后饲料落入烘干腔6中,而烘干腔6中的旋转轴8旋转,带动搅拌叶9对烘干腔6底部的饲料搅拌,使其散开,有利于烘干,完成加工。

本实用新型的实施例是为了示例和描述起见而给出的,而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用,并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
