技术领域
本实用新型涉及LED屏技术领域，更具体的，涉及一种LED屏防尘喇叭组件。
背景技术
LED显示屏是一种平板显示器，由一个个小的LED模块面板组成，用来显示文字、图像、视频等各种信息的设备。
LED电子显示屏集微电子技术、计算机技术、信息处理于一体，具有色彩鲜艳、动态范围广、亮度高、寿命长、工作稳定可靠等优点。LED显示屏广泛应用于商业传媒、文化演出市场、体育场馆、信息传播、新闻发布、证券交易等，可以满足不同环境的需要。
现有的电子在安装屏幕的时候，对应在设备外部开设开孔，内部对应位置安装扬声器，而在设备的外侧表面开设开孔的时候，外部灰尘易进入设备内部，导致扬声器部件使用效果不佳，同时随着时间，大量的灰尘堆积易对扬声器产生损坏。
实用新型内容
本实用新型旨在于解决背景中的问题，从而提供一种LED屏防尘喇叭组件。
为实现上述目的，本实用新型提供如下技术方案：包括屏幕主体、顶框、固定框和底框，顶框、固定框和底框均位于屏幕主体的外侧位置，对屏幕主体进行限位固定，底框的内部嵌入设置连接框架，底框的内部两端位置开设限位腔，连接框架和屏幕主体之间固定连接有线路，连接框架的顶端固定连接有封闭板，连接框架的内部固定连接有限位板，限位板和连接框架之间固定连接有弹簧套杆，连接框架的内部底面固定连接有防尘垫。
优选的，所述连接框架呈“凸”状设置，内部空间呈下大上小设置。
优选的，所述封闭板对连接框架的顶端位置进行封闭设置，而封闭板的表面开设多条条形凹槽。
优选的，所述限位板设置有两组，位于连接框架的内侧两边位置，且限位板呈“L”状设置。
优选的，所述限位板和连接框架内侧之间形成锐角夹角。
优选的，所述弹簧套杆横向设置多组，每组同时位于连接框架的内侧底部位置。
优选的，所述防尘垫表面均匀开设吸附孔，吸附孔两端呈向外扩张设置，而内腔居中边缘呈向外倾斜设置。
优选的，所述防尘垫主体材料为复合橡胶。
本实用新型提供了一种LED屏防尘喇叭组件，具有以下有益效果：
1、该种LED屏防尘喇叭组件，通过表面设置条形槽的封闭板，在使用的时候，便于连接线路的固定排布，同时使得连接框架形成一定的封闭空间，有效的防止灰尘在连接框架内部堆积。
2、该种LED屏防尘喇叭组件，通过限位板和弹簧套杆，在安装喇叭部件的时候，缩小连接框架内部空间，有效的对安装的喇叭部件进行限位固定。
3、该种LED屏防尘喇叭组件，通过防尘垫，有效的对灰尘进行收集吸附，且表面开设的吸附孔，不易使得灰尘进行堆积，在使用人员使用特殊音频文件进行清灰的时候，便于对灰尘进行清理。
附图说明

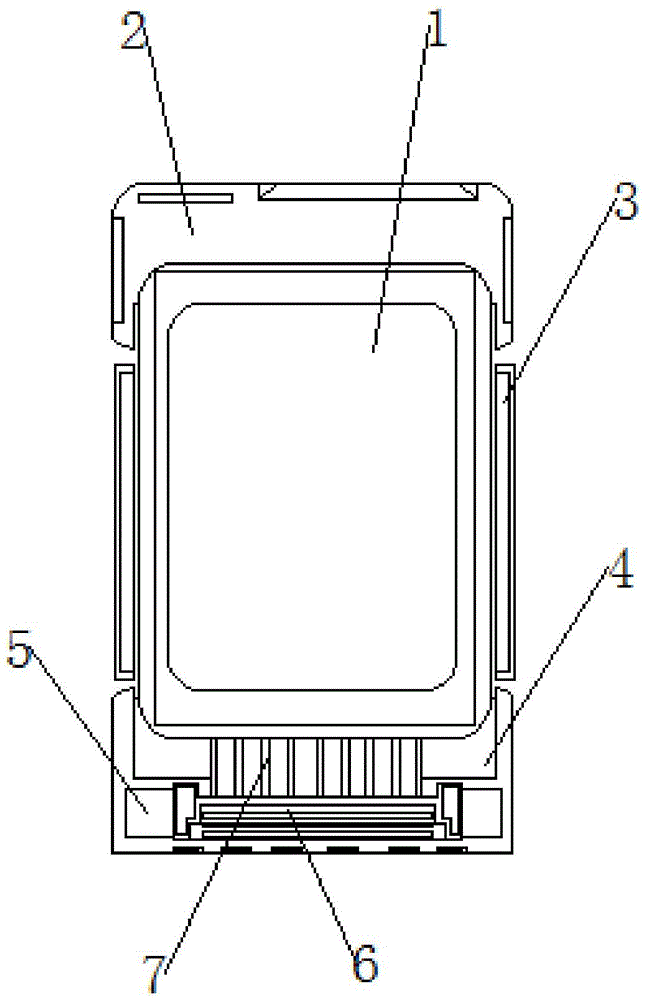

图1为本实用新型的整体结构平面图。
图2为本实用新型的连接框架结构示意图。
图3为本实用新型的连接框架结构拆分图。
图4为本实用新型的防尘垫内部结构剖视图。
图1-4中：1-屏幕主体，2-顶框，3-固定框，,4-底框，5-限位腔，6-连接框架，7-线路，8-封闭板，9-限位板，10-弹簧套杆，11-防尘垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型实施例中，一种LED屏防尘喇叭组件，包括屏幕主体1、顶框2、固定框3和底框4，顶框2、固定框3和底框4均位于屏幕主体1的外侧位置，对屏幕主体1进行限位固定，底框4的内部嵌入设置连接框架6，底框4的内部两端位置开设限位腔5，连接框架6和屏幕主体1之间固定连接有线路7，连接框架6的顶端固定连接有封闭板8，连接框架6的内部固定连接有限位板9，限位板9和连接框架6之间固定连接有弹簧套杆10，连接框架6的内部底面固定连接有防尘垫11。
本实施例中，连接框架6呈“凸”状设置，内部空间呈下大上小设置。
本实施例中，封闭板8对连接框架6的顶端位置进行封闭设置，而封闭板8的表面开设多条条形凹槽，通过表面设置条形槽的封闭板8，在使用的时候，便于连接线路的固定排布，同时使得连接框架6形成一定的封闭空间，有效的防止灰尘在连接框架6内部堆积。
本实施例中，限位板9设置有两组，位于连接框架6的内侧两边位置，且限位板9呈“L”状设置。
本实施例中，限位板9和连接框架6内侧之间形成锐角夹角。
本实施例中，弹簧套杆10横向设置多组，每组同时位于连接框架6的内侧底部位置，通过限位板9和弹簧套杆10，在安装喇叭部件的时候，缩小连接框架6内部空间，有效的对安装的喇叭部件进行限位固定。
本实施例中，防尘垫11表面均匀开设吸附孔，吸附孔两端呈向外扩张设置，而内腔居中边缘呈向外倾斜设置。
本实施例中，防尘垫11主体材料为复合橡胶，通过防尘垫11，有效的对灰尘进行收集吸附，且表面开设的吸附孔，不易使得灰尘进行堆积，在使用人员使用特殊音频文件进行清灰的时候，便于对灰尘进行清理。
在使用本实用新型一种LED屏防尘喇叭组件时，首先，使用人员将喇叭组件安装在连接框架6内部，限位板9对其进行限位固定，同时使用人员使得连接线路穿过限位板9表面位置的开槽，在使用的过程中，连接框架6顶端位置的封闭板8有效的阻挡灰尘的进入，同时连接框架6内部底面的防尘垫11，有效的对灰尘进行吸附收集，表面开设的吸附孔，有效的对灰尘进行收集，而在使用人员使用音频文件对喇叭位置的灰尘进行清理的时候，吸附孔的特殊设置有利于灰尘的排出。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
