技术领域
本实用新型涉及苗木运输技术领域，具体是一种苗木运输用根部保护装置。
背景技术
现有的苗木运输中的根茎会暴露在外面，并在运输及放置过程中会造成根茎的损伤，同时在高温缺水的环境下很快就会由于根系干枯而死亡，影响苗木移栽的成活率，而使用遮阳帘进行覆盖，由于遮阳帘的形状和尺寸单一不可调，或者调整形状幅度小导致实用性较差的问题，现有的苗木运输过程中仅仅只是使用网纱布将幼苗保护起来不受外物的影响，且隔热效果差和功能单一的问题，而且苗木运输由于天气或者环境的影响，且在移栽过程中时常伴有高温天气，这种天气会降低园林幼苗的存活率，也不利于幼苗生长的问题。
实用新型内容
本实用新型旨在于解决背景技术中存在的缺点，提供一种苗木运输用根部保护装置。
为实现上述目的，本实用新型提供如下技术方案，一种苗木运输用根部保护装置，包括上覆盖件、上链带、下覆盖件、下链带和拉头，所述上覆盖件外侧缝纫连接有上链带，所述上覆盖件一侧缝纫连接有下覆盖件，所述下覆盖件外侧缝纫连接有下链带，所述上链带与下链带之间固定设置有拉头，所述上覆盖件与下覆盖件均由皮革层、橡胶层和隔热层组成，所述皮革层下表面紧密贴合有橡胶层，所述橡胶层下表面紧密贴合有隔热层，所述上覆盖件底端通过铆钉固定设置有塑料框架，所述塑料框架内部左侧固定设置有喷雾器，所述塑料框架内部右侧固定设置有蓄电池，所述上覆盖件与下覆盖件表面均通过铆钉固定设置有若干个喷雾头，所述相邻喷雾头之间固定安装有连接管。所述连接管底端固定设置主路管。
进一步的，所述隔热层为石棉材质制成，且隔热层面积与皮革层和橡胶层一致。
进一步的，所述上覆盖件与下覆盖件之间通过上链带与下链带配合拉头连接。
进一步的，所述喷雾器通过主路管配合连接管与喷雾头连接。
进一步的，所述喷雾头在上覆盖件与下覆盖件表面呈网格状均匀排列设置。
进一步的，所述喷雾器与蓄电池之间呈电性连接，且塑料框架外侧设有与喷雾器配套使用的控制开关和水箱。
本实用新型提供了一种苗木运输用根部保护装置，具有以下有益效果：
1、本实用优点在于，上覆盖件与下覆盖件之间通过上链带与下链带配合拉头连接，将苗木根部位置在上覆盖件与下覆盖件之间，通过橡胶层下表面紧密贴合的隔热层具有一定的防晒隔热的作用，使得苗木运输过程中的存活时间大大增加，同时由于上覆盖件与下覆盖件均由皮革层、橡胶层和隔热层组成，使其该种苗木运输用根部保护装置能够随着苗木根部形状而改变或者需要的开合宽度来形成不同形状和尺寸的苗木根部进行覆盖。
2、其次，通过在上覆盖件与下覆盖件表面呈网格状均匀排列设置的喷雾头能够将喷雾器产生的水雾，水雾喷洒至上覆盖件与下覆盖件内的苗木根部位置来保持根系的生命力，同时借由喷雾器喷洒出来的水雾吸收内部热量，有效降低装置的内部温度。
附图说明

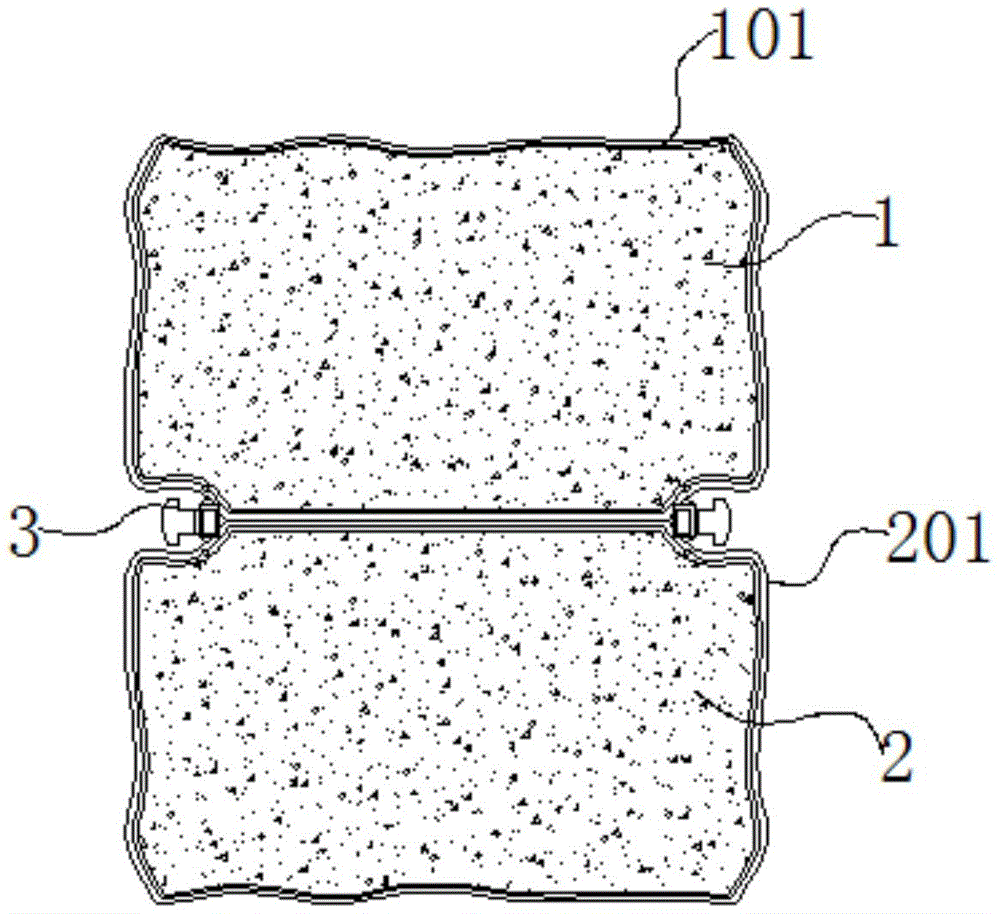

图1为本实用新型的整体结构示意图。
图2为本实用新型的上覆盖件剖面示意图。
图3为本实用新型的整体使用示意图。
图4为本实用新型的图1的A处放大示意图。
图1-4中：上覆盖件-1、上链带-101、皮革层-102、橡胶层-103、隔热层-104、下覆盖件-2、下链带-201、拉头-3、塑料框架-4、喷雾器-401、蓄电池-402、喷雾头-5、主路管-6、连接管-7。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1-4中，
本实施例提供的一种苗木运输用根部保护装置，包括上覆盖件1、上链带101、下覆盖件2、下链带201和拉头3，上覆盖件1外侧缝纫连接有上链带101，上覆盖件1一侧缝纫连接有下覆盖件2，下覆盖件2外侧缝纫连接有下链带201，上链带101与下链带201之间固定设置有拉头3，上覆盖件1与下覆盖件2均由皮革层102、橡胶层103和隔热层104组成，皮革层102下表面紧密贴合有橡胶层103，橡胶层103下表面紧密贴合有隔热层104，上覆盖件1底端通过铆钉固定设置有塑料框架4，塑料框架4内部左侧固定设置有喷雾器401，塑料框架4内部右侧固定设置有蓄电池402，上覆盖件1与下覆盖件2表面均通过铆钉固定设置有若干个喷雾头5，相邻喷雾头5之间固定安装有连接管7。连接管7底端固定设置主路管6。
进一步的，隔热层104为石棉材质制成，且隔热层104面积与皮革层102和橡胶层103一致，通过橡胶层103下表面紧密贴合的隔热层104具有一定的防晒隔热的作用，使得苗木运输过程中的存活时间大大增加。
进一步的，上覆盖件1与下覆盖件2之间通过上链带101与下链带201配合拉头3连接，使用者将苗木根部位置放置在下覆盖件2上，接着上覆盖件1与下覆盖件2之间通过上链带101与下链带201配合拉头3连接，树干位置在外，苗木根部位置在上覆盖件1与下覆盖件2之间，同时由于上覆盖件1与下覆盖件2均由皮革层102、橡胶层103和隔热层104组成，使其该种苗木运输用根部保护装置能够随着苗木根部形状而改变或者需要的开合宽度来形成不同形状和尺寸的苗木根部进行覆盖。
进一步的，喷雾器401通过主路管6配合连接管7与喷雾头5连接，通过在上覆盖件1与下覆盖件2表面呈网格状均匀排列设置的喷雾头5能够将喷雾器401产生的水雾，水雾喷洒至上覆盖件1与下覆盖件2内的苗木根部位置来保持根系的生命力。
进一步的，喷雾头5在上覆盖件1与下覆盖件2表面呈网格状均匀排列设置，借由喷雾器401喷洒出来的水雾吸收内部热量，有效降低装置的内部温度，从而解决了现有的苗木运输过程中仅仅只是使用网纱布将幼苗保护起来不受外物的影响，且隔热效果差和功能单一的问题，而且苗木运输由于天气或者环境的影响，且在移栽过程中时常伴有高温天气，这种天气会降低园林幼苗的存活率，也不利于幼苗生长的问题。
进一步的，喷雾器401与蓄电池402之间呈电性连接，且塑料框架4外侧设有与喷雾器401配套使用的控制开关和水箱，通过蓄电池402为喷雾器401通过所需的电能。
在使用本实用新型一种苗木运输用根部保护装置时，首先使用者将苗木根部位置放置在下覆盖件2上，接着上覆盖件1与下覆盖件2之间通过上链带101与下链带201配合拉头3连接，树干位置在外，苗木根部位置在上覆盖件1与下覆盖件2之间，通过橡胶层103下表面紧密贴合的隔热层104具有一定的防晒隔热的作用，使得苗木运输过程中的存活时间大大增加，同时由于上覆盖件1与下覆盖件2均由皮革层102、橡胶层103和隔热层104组成，使其该种苗木运输用根部保护装置能够随着苗木根部形状而改变或者需要的开合宽度来形成不同形状和尺寸的苗木根部进行覆盖，在实际使用过程中通过在上覆盖件1与下覆盖件2表面呈网格状均匀排列设置的喷雾头5能够将喷雾器401产生的水雾，水雾喷洒至上覆盖件1与下覆盖件2内的苗木根部位置来保持根系的生命力，同时借由喷雾器401喷洒出来的水雾吸收内部热量，有效降低装置的内部温度。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
