技术领域
本实用新型涉及冰箱技术领域，尤其涉及一种冰箱冷藏室冷凝水滴收集装置。
背景技术
冰箱是保持恒定低温的一种制冷设备，也是一种使食物或其他物品保持恒定低温冷态的民用产品。箱体内有压缩机、制冰机用以结冰的柜或箱，带有制冷装置的储藏箱。
冰箱是我们家庭里必备的家具，平时一些蔬菜、水果、冷冻肉都要靠冰箱来保鲜。特别是在夏天，我们的生活就更离不开冰箱了，很多食品以及需要保鲜的东西都往冰箱里面塞，这样长期使用，冰箱就会因为各种原因出现积水的现象，现有冰箱处理冷凝水的办法，通常会利用一根排水管，将流下的凝结水从冷藏室后下方引出，使之流进冰箱底部压缩机顶上的蒸发皿或接水盘内，再利用压缩机制冷产生的热量，将这些冷凝水蒸发掉，这种方法有不少缺点和问题，一方面排水管容易被食物残渣堵塞使冷藏室内产生积水，并且由于食物残渣往往都是落入蒸发皿内，但是因为冰箱质量太重、摆放位置被限定或者压机仓盖不宜打开等原因，导致食物残渣很难从蒸发皿里被清理出去而浸在水中，腐败后出现异味；另一方面，若排水管内被冰箱自身制冷而冻成冰块的堵塞，则很难用常规手段疏通，即便一时疏通开了，但过后还是会继续结冰冻住而堵塞，冷藏室内再次产生积水。
实用新型内容
为解决上述技术问题，本实用新型提供一种冰箱冷藏室冷凝水滴收集装置，以解决冰箱冷凝水导致积水，使冰箱耗能高，且积水易损坏食品的问题。
本实用新型一种冰箱冷藏室冷凝水滴收集装置的目的与功效，由以下具体技术手段达成：一种冰箱冷藏室冷凝水滴收集装置，包括冷藏室、搁板、卡槽、支撑块、玻璃顶板、卡块、滑杆、限位板、收集板、一号导流块、二号导流块、缝隙槽、收集室、吸水垫、密封条、拉扣、滑槽、弹簧,冷藏室内左右两侧设有卡槽，左右卡槽对应卡接有搁板，搁板内底部设有收集室，收集室底部卡接有吸水垫，收集室外侧铰接有密封条，密封条上端固定连接有拉扣，收集室顶部上端固定连接有收集板，搁板顶部卡接有玻璃顶板，玻璃顶板底部从左至右依次固定连接有滑杆，滑杆中心位置固定连接有限位板，滑杆与收集板卡接。
优选的，收集板顶部从左至右等距离依次固定连接有一号导流块，一号导流块之间均固定连接有二号导流块，二号导流块与一号导流块之间设有缝隙槽，缝隙槽连通至收集室。
优选的，一号导流块截面呈半球状，二号导流块截面呈矩形，二号导流块顶部两侧呈弧形状。
优选的，二号导流块内设有滑槽，滑杆与滑槽对应卡接，滑槽底部设有弹簧。
优选的，玻璃顶板顶部设有密集的渗水孔，玻璃顶板底部左右两端均固定连接有卡块。
优选的，收集室左右两侧上端均固定连接有支撑块，支撑块上端设有对应卡接卡块的插槽。
优选的，吸水垫为吸水性能优材料，可为海绵、四氟盘根等。
有益效果：
(1)本实用新型玻璃顶板设有密集的渗水孔，可以将水分渗漏至收集板，收集板顶部等距离设有一号导流块以及二号导流块，一号导流块顶部为弧形状，二号导流块顶部两侧呈弧形状，一号导流块与二号导流块之间设有缝隙槽，水分通过一号导流块、二号导流块更好的流入缝隙槽，通过缝隙槽流入收集室，冷凝水不易积存在搁板顶部，防止食品因冷凝水浸泡而导致食品损坏变质，同时增加冰箱耗能的情况发生。
(2)本实用新型收集室底部设有吸水垫，将收集的冷凝水吸收，通过冷藏室制冷结块，定期通过打开收集室外侧的密封条拉出吸水垫清洗晒干，更换方便，结构简单，实用性能强。
附图说明
图1为本实用新型整体结构示意图。

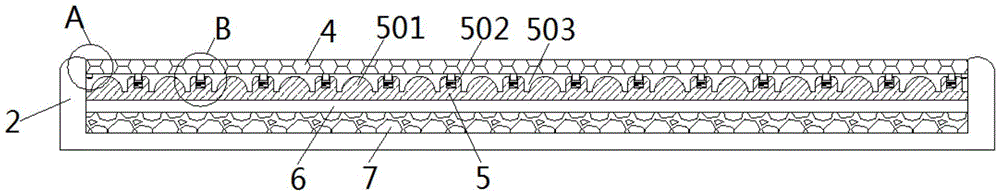

图2为本实用新型搁板结构示意图。
图3为本实用新型搁板侧视结构示意图。
图4为本实用新型图2A处放大结构示意图。
图5为本实用新型图2B处放大结构示意图。
图1-5中，部件名称与附图编号的对应关系为：
冷藏室1、搁板2、卡槽3、支撑块301、玻璃顶板4、卡块401、滑杆402、限位板403、收集板5、一号导流块501、二号导流块502、缝隙槽503、收集室6、吸水垫7、密封条8、拉扣801、滑槽9、弹簧10。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如附图1至附图5所示：一种冰箱冷藏室冷凝水滴收集装置，包括冷藏室1、搁板2、卡槽3、支撑块301、玻璃顶板4、卡块401、滑杆402、限位板403、收集板5、一号导流块501、二号导流块502、缝隙槽503、收集室6、吸水垫7、密封条8、拉扣801、滑槽9、弹簧10,冷藏室1内左右两侧设有卡槽3，左右卡槽3对应卡接有搁板2，搁板2内底部设有收集室6，收集室6底部卡接有吸水垫7，收集室6外侧铰接有密封条8，密封条8上端固定连接有拉扣801，收集室6顶部上端固定连接有收集板5，搁板2顶部卡接有玻璃顶板4，玻璃顶板4底部从左至右依次固定连接有滑杆402，滑杆402中心位置固定连接有限位板403，滑杆402与收集板5卡接。
其中：收集板5顶部从左至右等距离依次固定连接有一号导流块501，一号导流块501之间均固定连接有二号导流块502，二号导流块502与一号导流块501之间设有缝隙槽503，缝隙槽503连通至收集室6，水分通过一号导流块501与二号导流块502之间缝隙槽503流入至收集室6，防止冷凝水积存在搁板2上端导致食品浸泡损坏变质的情况发生。
其中：一号导流块501截面呈半球状，二号导流块502截面呈矩形，二号导流块502顶部两侧呈弧形状，使渗流下来的冷凝水更加快速的通过一号导流块501、二号导流块502流入缝隙槽503，通过缝隙槽503流入收集室6内进行收集。
其中：二号导流块502内设有滑槽9，滑杆402与滑槽9对应卡接，滑槽9底部设有弹簧10，玻璃顶板4承载食品非常多时，可以通过滑杆402挤压滑槽9内的弹簧10达到减震缓能的作用，使搁板2的使用寿命增加，同时也能够始终保持玻璃顶板4与收集板5之间保持一定缝隙，使冷凝水更好的流入收集室6内。
其中：玻璃顶板4顶部设有密集的渗水孔，玻璃顶板4底部左右两端均固定连接有卡块401，玻璃顶板4通过卡块401与支撑块301卡接，玻璃顶板4稳定性增强，玻璃顶板4通过渗水孔将顶部的冷凝水渗漏至收集板5，防止积水导致食品损坏。
其中：收集室6左右两侧上端均固定连接有支撑块301，支撑块301上端设有对应卡接卡块401的插槽，起到承载玻璃顶板4的作用，增加其承载力以及稳定性能。
其中：吸水垫7为吸水性能优材料，可为海绵、四氟盘根等，可以更好的将渗透下来的水分吸收，通过冷藏室进行冻块，定期通过打开收集室6外侧的密封条8拉出吸水垫清洗晒干，更换方便，结构简单，实用性能强。
工作原理：将搁板2对应冷藏室1内卡槽3卡接，当搁板2食品放置比较多时容易产生冷凝水，冷凝水通过玻璃顶板4上端渗水孔流入收集板5，同时玻璃顶板4上端食品多时，可以通过底部滑杆402挤压收集板5上端滑槽9内的弹簧10达到减震缓能的作用，同时始终保持玻璃顶板4与收集板5之间留有缝隙，冷凝水通过收集板5上端的一号导流块501与二号导流块502流入缝隙槽503，缝隙槽503将水流入收集室6，通过收集室6内的吸水垫7将水吸收冷冻，定期通过打开收集室6外侧的密封条8拉出吸水垫7清洗晒干即可，可以循环使用，更换方便，结构简单，实用性能强。
