技术领域
本实用新型涉及一种园林设备领域，具体是一种园林用具有收集功能的割草装置。
背景技术
在园林维护过程中，需要相关机械对植物进行修整，割草机在园林维护中较为常见，割草机具有效率高、除苗清洁率高等特点，而实际使用的割草机其功能结构简单，仅能够提供割草功能，不利于园林机械的使用；目前较多的割草机，都是由人工背着电动机，手拿着割草机，这种割草机非常浪费工作人员的体力，同时也增大了工作难度；割草机用来对草坪上的草进行修剪，切割完后被切割的杂草由于不方便收集，大量的杂草堆放在草坪上难以降解，影响草坪的美观，同时也不利于资源的回收利用。
实用新型内容
本实用新型的目的在于提供一种园林用具有收集功能的割草装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种园林用具有收集功能的割草装置，包括储存箱、轮子、第一电机、推杆、吸管、操作板、第二电机、小板、引导板、滤板、引风机、挡板、后盖板、把手、锁扣、旋转杆和刀片，所述储存箱两侧设有轮子，所述储存箱顶部固定连接第一电机，所述储存箱靠前侧10cm处穿插设有吸管，所述储存箱前端固定连接操作板，所述操作板前侧固定设有小板，所述操作板底部后端固定设有旋转杆，所述旋转杆固定连接刀片，所述操作板顶端电性连接第二电机，所述储存箱后端设有两块后盖板，所述上侧后盖板与储存箱固定连接，所述上侧后盖板一侧焊接连接推杆，所述下侧后盖板底端与储存箱通过螺栓活动连接，所述下侧后盖板前侧固定连接把手。
本实用新型进一步的方案，所述储存箱内壁顶端固定连接引风机，且引风机与第一电机电性连接。
本实用新型进一步的方案，所述滤板呈U型，且固定安装在引风机外侧。
本实用新型进一步的方案，所述引导板固定安装在储存箱内，呈四十五度，且安装在吸管管口。
本实用新型进一步的方案，所述储存箱内固定安装挡板，且挡板顶部与引导板顶端相连。
本实用新型进一步的方案，所述操作板前端设有多个小板，形成矩形齿。
本实用新型进一步的方案，所述下侧后盖板前侧固定设有锁扣。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型通过设置有滤板呈U型，且固定安装在引风机外侧，滤板起到保护引风机的作用延长了引风机使用寿命，避免在引风机作用时杂草通过引风机作用被吸入引风机而导致引风机堵塞。
2.本实用新型通过设置有引导板固定安装在储存箱内，呈四十五度，且安装在吸管管口，便于引导杂草进入储存箱。
3.本实用新型通过设置有储存箱内固定安装挡板，且挡板顶部与引导板顶端相连，防止储存箱内的杂草堆积到一定程度时通过吸管漏出。
4.本实用新型通过设置有操作板前端设有多个小板，形成矩形齿，小板形成的矩形齿在切割草之前可推开前端的垃圾，便于切割时更容易对草进行切割，防止割草时垃圾卡住刀片，提高了割草效率。
附图说明

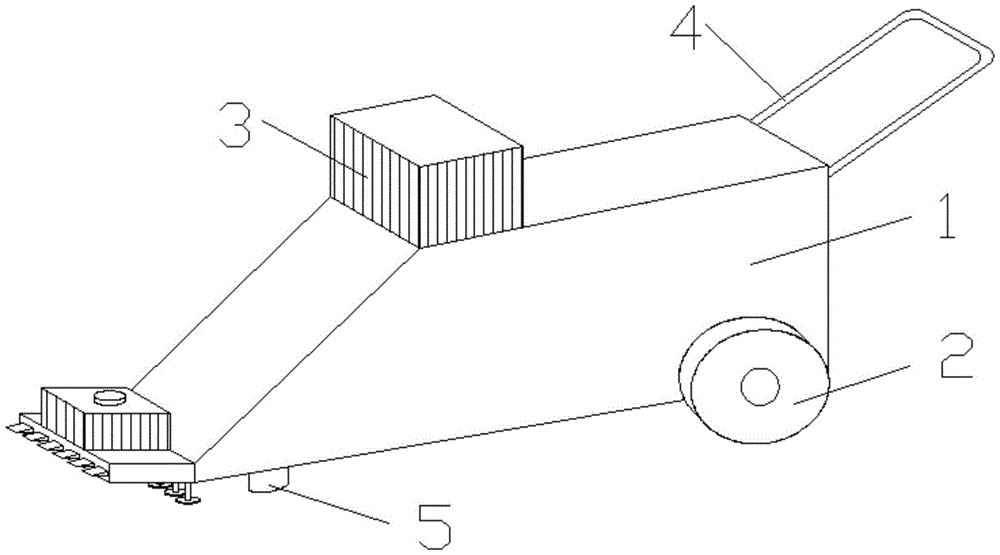

图1是本实用新型的整体结构示意图；
图2是本实用新型的整体结构剖面示意图；
图3是本实用新型的后盖板结构示意图；
图4是本实用新型的锁扣结构示意图；
图5是本实用新型的操作板示意图；
图中：储存箱-1、轮子-2、第一电机-3、推杆-4、吸管-5、操作板-6、第二电机-7、小板-8、引导板-9、滤板-10、引风机-11、挡板-12、后盖板-13、把手-14、锁扣-15、旋转杆-16、刀片-17。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～5，本实用新型提供一种技术方案：一种园林用具有收集功能的割草装置，包括储存箱1、轮子2、第一电机3、推杆4、吸管5、操作板6、第二电机7、小板8、引导板9、滤板10、引风机11、挡板12、后盖板13、把手14、锁扣15、旋转杆16和刀片17，储存箱1两侧设有轮子2，储存箱1顶部固定连接第一电机3，储存箱1靠前侧10cm处穿插设有吸管5，储存箱1前端固定连接操作板6，操作板6前侧固定设有小板8，操作板6底部后端固定设有旋转杆16，旋转杆16固定连接刀片17，操作板6顶端电性连接第二电机7，储存箱1后端设有两块后盖板13，上侧后盖板13与储存箱1固定连接，上侧后盖板13一侧焊接连接推杆4，下侧后盖板13底端与储存箱1通过螺栓活动连接，下侧后盖板13前侧固定连接把手14。
其中，储存箱1内壁顶端固定连接引风机11，且引风机11与第一电机3电性连接，便于吸附切割完的草。
其中，滤板10呈U型，且固定安装在引风机11外侧，滤板10起到保护引风机11的作用延长了引风机11使用寿命，避免在引风机11作用时杂草通过引风机11作用被吸入引风机11而导致引风机11堵塞。
其中，引导板9固定安装在储存箱1内，呈四十五度，且安装在吸管5管口，便于引导被吸入的草进入储存箱1。
其中，储存箱1内固定安装挡板12，且挡板12顶部与引导板9顶端相连，防止储存箱1内的杂草堆积到一定程度时通过吸管5漏出。
其中，操作板6前端设有多个小板8，形成矩形齿，小板8形成的矩形齿在切割草之前可推开前端的垃圾，便于切割时更容易对草进行切割，防止割草时垃圾卡住刀片17，提高了割草效率。
其中，下侧后盖板13前侧固定设有锁扣15，割草时将锁扣15锁紧防止杂草从储存箱1后漏出，需要处理储存箱1内的草时转动锁扣15打开后盖板13，操作方便简单。
工作原理：首先，检查装置的完整性，使用时启动第一电机3和第二电机7，通过推杆4和轮子2推动整个装置，操作板6前端的小板8将草坪前端垃圾推开，旋转杆16转动带动刀片17，刀片17旋转对草进行切割，引风机11将切割后的草通过吸管5吸进储存箱1，操作的同时滤板10阻挡草进入引风机11，引导板9对草进行引流使草顺利进入储存箱1，挡板12在储存箱1内的草达到一定程度时防止草通过吸管5流出，收集完草需要卸货时，转动锁扣15解锁，拉住把手14将下侧后盖板13拉至向下倾斜三十度即可。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
