一种辅助水流冲洗内壁油污的通风管道

技术领域

本实用新型涉及通风管道技术领域，具体的，涉及一种建筑通风管道。

背景技术

通风管道是工业与民用建筑的通风与空调工程用金属或复合管道，是为了使空气流通，降低有害气体浓度的一种市政基础设施，而现有的通风管道有些会安装在餐馆建筑上，而因为其餐馆会排出大量带有油的烟雾，使得其会让通风管道的内壁会依附有大量的油污，而这些油污的清洗大多都是通过直接水流的喷射进行冲洗，而这一单纯的冲洗很难以将其重新干净在其内壁还会依附有一侧油污。

实用新型内容

本实用新型旨在于解决通风管道排放带有油污的烟雾时其内壁有依附有油污而单纯通过水喷射进行冲洗难以清理干净的技术问题.

为实现上述目的，本实用新型提供如下技术方案：

一种辅助水流冲洗内壁油污的通风管道，包括有主体、安装框、冲击轴和刮除框，所述主体周围表面嵌入设置有安装框，所述主体内壁一侧嵌入设置有冲击轴，所述主体内壁周围嵌入设置有刮除框；

所述主体包括有腔内和水流槽，所述腔内固定连接于主体内部，所述水流槽开口设置于腔内内壁一侧靠近两端；

所述冲击轴包括有旋转轴、位移轴和旋转盘，所述旋转轴固定连接于冲击轴两端，所述位移轴嵌入设置于冲击轴一侧中部，所述旋转盘嵌入设置于冲击轴中部；

所述旋转轴包括有冲击块和嵌入槽，所述冲击块嵌入设置于旋转轴周围表面，所述嵌入槽开口设置于旋转轴周围表面；

所述刮除框包括有倾斜槽、位移槽和复位杆，所述倾斜槽固定连接于刮除框一侧，所述位移槽开口设置于刮除框中部底端，所述复位杆嵌入设置于刮除框靠近两侧。

进一步的优选方案：所述水流槽为腔内内壁安装冲击轴一侧靠近两端处呈圆弧状的开槽，且开槽的长度与旋转轴一致。

进一步的优选方案：所述冲击块为旋转轴周围表面通过弹簧连接于嵌入槽一侧的带有弧度弯曲的长方形状凸块。

进一步的优选方案：所述嵌入槽为旋转轴周围表面带有圆弧弯曲的凹槽，且凹槽与冲击块相嵌合。

进一步的优选方案：所述位移轴为表面带有螺纹状槽痕的圆轴，且位移轴的一端连接于旋转轴的中部一侧，同时位移轴的一侧与旋转盘相接触。

进一步的优选方案：所述旋转盘为旋转轴中部嵌入设置的圆盘，且旋转盘的一侧表面设置有与位移轴相嵌合的槽痕。

进一步的优选方案：所述位移槽为刮除框一侧中部底端呈半圆形状的开槽，且开槽与位移轴相嵌合，同时其内部设置有螺纹状的槽痕。

有益效果：

(1)该种辅助水流冲洗内壁油污的通风管道设置有，在对管道内部进行喷射水流进行冲洗的时候水流会带有一定的冲击力向水流槽的凹槽中进行流动，然后让水流的一部分能够集中冲击到冲击轴两侧的旋转轴上，通过旋转轴表面周围的冲击块凹槽来更好的接收其水流的冲击力，通过水流的冲击力来带动冲击块向一侧进行移动，使得能够带动旋转轴进行旋转，而当旋转轴旋转的时候因为其通过导杆贯穿其冲击轴内部连接在中部的旋转盘上，因此会让旋转盘开始进行旋转。

(2)当位移轴旋转的时候会让刮除框中部位移槽沿着其两者嵌合的槽痕让位移轴进行移动，而当位移轴移动的时候一侧的倾斜槽的一端会贴合在主体内壁进行移动来将表面依附的油污进行刮除，使得能够将一些水流无法冲洗掉的油污进行刮除然后通过水流排出，使得其对主体内壁的油污清洗更加的轻松。

附图说明

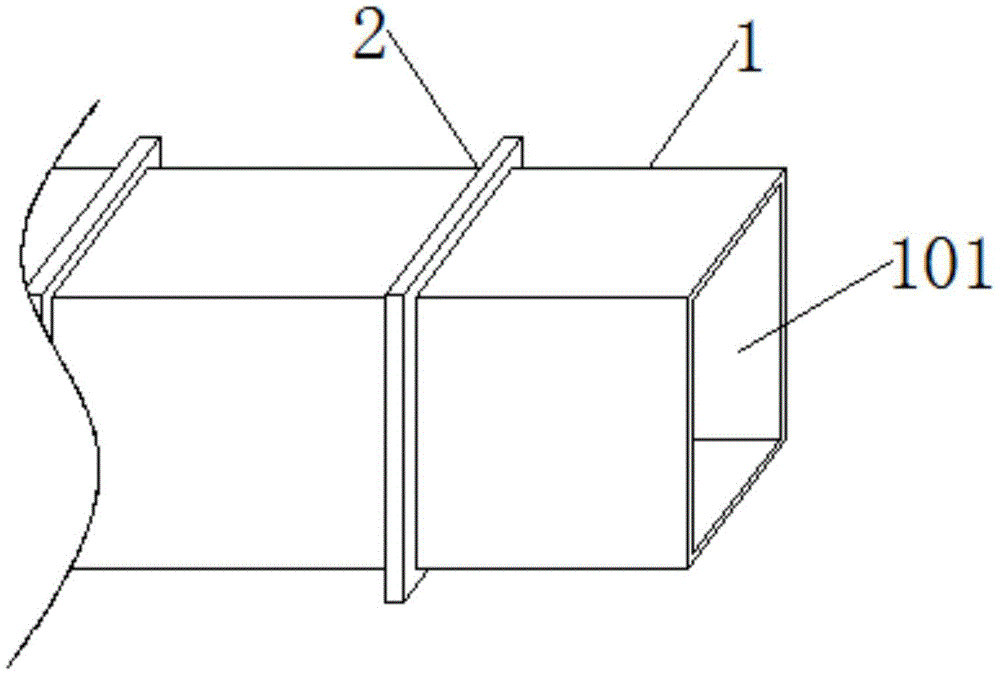

图1为本实用新型的整体结构示意图。

图2为本实用新型的局部整体结构示意图。

图3为本实用新型图2中A处的放大结构示意图。

图4为本实用新型主体的局部解剖结构示意图。

图1-4中：主体1、腔内101、水流槽102、安装框2、冲击轴3、旋转轴301、冲击块3011、嵌入槽3012、位移轴302、旋转盘303、刮除框4、倾斜槽401、位移槽402、复位杆403。

具体实施方式

请参阅图1至4，本实用新型实施例中，

本实用新型提供的一种辅助水流冲洗内壁油污的通风管道，包括有主体1、安装框2、冲击轴3和刮除框4，主体1周围表面嵌入设置有安装框2，主体1内壁一侧嵌入设置有冲击轴3，主体1内壁周围嵌入设置有刮除框4；

主体1包括有腔内101和水流槽102，腔内101固定连接于主体1内部，水流槽102开口设置于腔内101内壁一侧靠近两端；

冲击轴3包括有旋转轴301、位移轴302和旋转盘303，旋转轴301固定连接于冲击轴3两端，位移轴302嵌入设置于冲击轴3一侧中部，旋转盘303嵌入设置于冲击轴3中部；

旋转轴301包括有冲击块3011和嵌入槽3012，冲击块3011嵌入设置于旋转轴301周围表面，嵌入槽3012开口设置于旋转轴301周围表面；

刮除框4包括有倾斜槽401、位移槽402和复位杆403，倾斜槽401固定连接于刮除框4一侧，位移槽402开口设置于刮除框4中部底端，复位杆403嵌入设置于刮除框4靠近两侧。

其中，水流槽102为腔内101内壁安装冲击轴3一侧靠近两端处呈圆弧状的开槽，且开槽的长度与旋转轴301一致，在对管道内部进行喷射水流进行冲洗的时候水流会带有一定的冲击力向水流槽102的凹槽中进行流动，然后让水流的一部分能够集中冲击到冲击轴3两侧的旋转轴301上。

其中，冲击块3011为旋转轴301周围表面通过弹簧连接于嵌入槽3012一侧的带有弧度弯曲的长方形状凸块，通过旋转轴301表面周围的冲击块3011凹槽来更好的接收其水流的冲击力，通过水流的冲击力来带动冲击块3011向一侧进行移动，使得能够带动旋转轴301进行旋转。

其中，嵌入槽3012为旋转轴301周围表面带有圆弧弯曲的凹槽，且凹槽与冲击块3011相嵌合。

其中，位移轴302为表面带有螺纹状槽痕的圆轴，且位移轴302的一端连接于旋转轴301的中部一侧，同时位移轴302的一侧与旋转盘303相接触，当位移轴302旋转的时候会让刮除框4中部位移槽402沿着其两者嵌合的槽痕让位移轴302进行移动。

其中，旋转盘303为旋转轴301中部嵌入设置的圆盘，且旋转盘303的一侧表面设置有与位移轴302相嵌合的槽痕，当旋转轴301旋转的时候因为其通过导杆贯穿其冲击轴3内部连接在中部的旋转盘303上，因此会让旋转盘303开始进行旋转，当旋转盘303旋转的时候会因为一侧的螺纹槽痕与位移轴302的嵌合会使得其位移轴302开始进行旋转。

其中，位移槽402为刮除框4一侧中部底端呈半圆形状的开槽，且开槽与位移轴302相嵌合，同时其内部设置有螺纹状的槽痕。

工作原理：

在使用本实用新型一种辅助水流冲洗内壁油污的通风管道时，首先将主体1通过安装框2安装在建筑的外墙上进行固定，然后一端伸出建筑的顶端外部，另外一端联通其室内，使得其室内的空气能够与外部进行流通，而在一起餐馆的通风管道其内壁会依附有需要的油污，一般都需要通过用水对其进行喷洒冲洗，而在对管道内部进行喷射水流进行冲洗的时候水流会带有一定的冲击力向水流槽102的凹槽中进行流动，然后让水流的一部分能够集中冲击到冲击轴3两侧的旋转轴301上，通过旋转轴301表面周围的冲击块3011凹槽来更好的接收其水流的冲击力，通过水流的冲击力来带动冲击块3011向一侧进行移动，使得能够带动旋转轴301进行旋转，而当旋转轴301旋转的时候因为其通过导杆贯穿其冲击轴3内部连接在中部的旋转盘303上，因此会让旋转盘303开始进行旋转，当旋转盘303旋转的时候会因为一侧的螺纹槽痕与位移轴302的嵌合会使得其位移轴302开始进行旋转，当位移轴302旋转的时候会让刮除框4中部位移槽402沿着其两者嵌合的槽痕让位移轴302进行移动，而当位移轴302移动的时候一侧的倾斜槽401的一端会贴合在主体1内壁进行移动来将表面依附的油污进行刮除，使得能够将一些水流无法冲洗掉的油污进行刮除然后通过水流排出，使得其对主体1内壁的油污清洗更加的轻松。
