技术领域
本实用新型涉及桥梁施工用设备技术领域，具体为一种桥梁施工用原料传输装置。
背景技术
桥梁，一般指架设在江河湖海上，使车辆行人等能顺利通行的构筑物。为适应现代高速发展的交通行业，桥梁亦引申为跨越山涧、不良地质或满足其他交通需要而架设的使通行更加便捷的建筑物。桥梁一般由上部构造、下部结构、支座和附属构造物组成，上部结构又称桥跨结构，是跨越障碍的主要结构；下部结构包括桥台、桥墩和基础；支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等，在桥梁建造的过程中，需要使用少量的混凝土时，需要进行机械调运，但是混凝土用量较小，机械调运造价，造成不必要的浪费。
为此，提出一种桥梁施工用原料传输装置。
实用新型内容
本实用新型的目的在于提供一种桥梁施工用原料传输装置，使用时通过电动机带动螺旋送料管内部的螺旋叶进行旋转，螺旋叶将会把混凝土向上提升，非常的方便快捷，可以对少量的混凝土进行向上传输，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种桥梁施工用原料传输装置，包括螺旋送料管和进料斗，所述螺旋送料管位于进料斗一侧，所述进料斗底端四周设置有框架，所述进料斗通过螺栓固定安装在框架上侧，所述螺旋送料管底端设置有进料口，所述进料口焊接在螺旋送料管底端一侧，所述进料口通过螺栓固定安装在进料斗底端体侧，所述螺旋送料管底端一侧安装有电动机，所述电动机通过螺栓固定安装在螺旋送料管底端一侧，所述电动机底端设置有主动轮，所述主动轮上端安装在电动机内部，所述主动轮通过皮带与从动轮旋转连接，所述从动轮上端安装在螺旋送料管底端内部，所述螺旋送料管上端一侧设置有出料管，所述出料管焊接在螺旋送料管一侧，所述螺旋送料管中间位置外侧设置有固定件，所述固定件通过螺栓固定安装在螺旋送料管上侧，所述固定件为U型设置，所述固定件内侧设置有夹板，所述夹板一端设置有丝杆，所述丝杆一端穿过固定件。
框架用于对进料斗进行支撑，进料斗用于盛放混凝土物料，电动机用于对螺旋送料管动力，螺旋送料管用于对物料向上提升，出料管用于将螺旋送料管内部的物料排出，固定件用于对螺旋送料管进行固定，丝杆用于对固定件进行固定，夹板用于进行夹持，进料口用于将混凝土导入螺旋送料管内部，从动轮用于带动螺旋送料管内部的螺旋叶进行转动，主动轮用于带动从动轮进行转动。
优选的，所述进料口前端设置有软金属垫，所述软金属垫焊接在进料口前端位置。
软金属垫的质地较软，在对螺旋送料管和进料斗进行安装时，软金属垫将会发生变形，对螺旋送料管与进料斗之间的衔接处进行密封，避免出现物料泄露的现象。
优选的，所述出料管前端设置有胶管，所述胶管套在出料管上侧，所述胶管通过粘合胶粘贴在出料管上侧。
胶管的质地较软，在使用时能够根据使用者的要求进行弯折，从而改变物料传输的方向。
优选的，所述框架底端设置有移动轮，所述移动轮上端通过螺栓固定安装在框架底端。
移动轮的设置便于使用时对进料斗和螺旋送料管进行移动。
优选的，所述进料斗底端设置有斜板，所述斜板与水平方向的夹角为15-30度。
斜板的设置能够在使用时将进料斗内部的物料集中导向进料口出，便于将进料斗内部的物料进行完全导出。
优选的，所述丝杆一端设置有把手，所述把手中间位置焊接在丝杆上侧。
把手的设置便于使用者进行把持，在安装固定件时，方便工作人员旋转丝杆。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型，使用时通过电动机带动螺旋送料管内部的螺旋叶进行旋转，螺旋叶将会把混凝土向上提升，非常的方便快捷，可以对少量的混凝土进行向上传输；
2、本实用新型，移动轮的设置便于使用时对进料斗和螺旋送料管进行移动；
3、本实用新型，把手的设置便于使用者进行把持，在安装固定件时，方便工作人员旋转丝杆。
附图说明

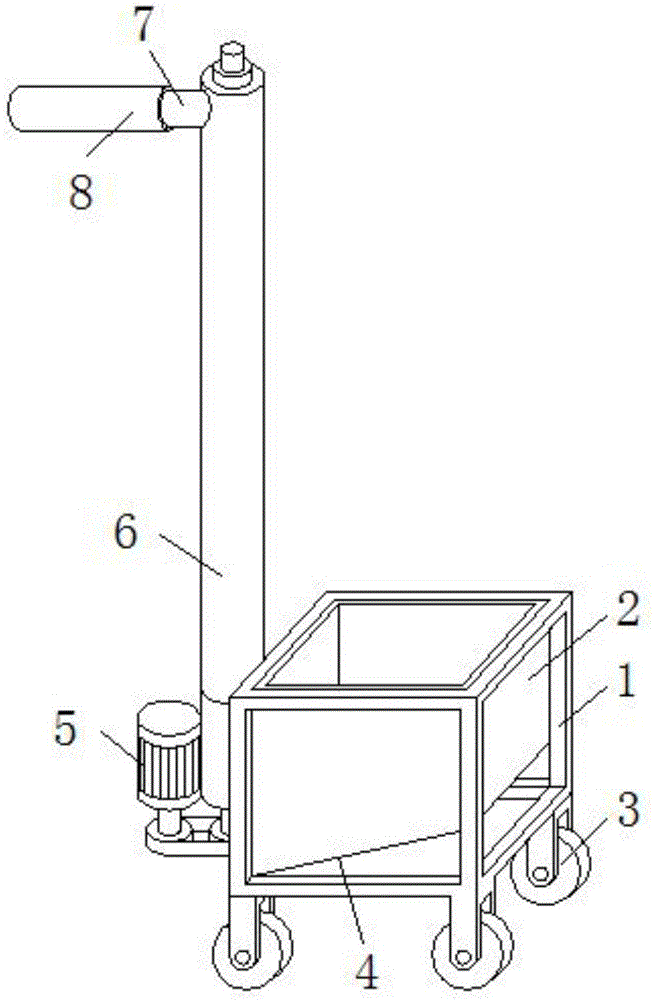

图1为本实用新型的结构示意图；
图2为本实用新型的螺旋送料管结构示意图；
图3为本实用新型的电动机的结构示意图。
图中：1、框架；2、进料斗；3、移动轮；4、斜板；5、电动机；6、螺旋送料管；7、出料管；8、胶管；9、固定件；10、把手；11、丝杆；12、夹板；13、进料口；14、从动轮；15、主动轮；16、软金属垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种桥梁施工用原料传输装置，如图1-3所示，包括螺旋送料管6和进料斗2，螺旋送料管6位于进料斗2一侧，进料斗2底端四周设置有框架1，进料斗2通过螺栓固定安装在框架1上侧，螺旋送料管6底端设置有进料口13，进料口13焊接在螺旋送料管6底端一侧，进料口13通过螺栓固定安装在进料斗2底端体侧，螺旋送料管6底端一侧安装有电动机5，电动机5通过螺栓固定安装在螺旋送料管6底端一侧，电动机5底端设置有主动轮15，主动轮15上端安装在电动机5内部，主动轮15通过皮带与从动轮14旋转连接，从动轮14上端安装在螺旋送料管6底端内部，螺旋送料管6上端一侧设置有出料管7，出料管7焊接在螺旋送料管6一侧，螺旋送料管6中间位置外侧设置有固定件9，固定件9通过螺栓固定安装在螺旋送料管6上侧，固定件9为U型设置，固定件9内侧设置有夹板12，夹板12一端设置有丝杆11，丝杆11一端穿过固定件9。
通过上述技术方案，框架1用于对进料斗2进行支撑，进料斗2用于盛放混凝土物料，电动机5用于对螺旋送料管6动力，螺旋送料管6用于对物料向上提升，出料管7用于将螺旋送料管6内部的物料排出，固定件9用于对螺旋送料管6进行固定，丝杆11用于对固定件9进行固定，夹板12用于进行夹持，进料口13用于将混凝土导入螺旋送料管6内部，从动轮14用于带动螺旋送料管6内部的螺旋叶进行转动，主动轮15用于带动从动轮14进行转动。
进料口13前端设置有软金属垫16，软金属垫16焊接在进料口13前端位置。
通过上述技术方案，软金属垫16的质地较软，在对螺旋送料管6和进料斗2进行安装时，软金属垫16将会发生变形，对螺旋送料管6与进料斗2之间的衔接处进行密封，避免出现物料泄露的现象。
出料管7前端设置有胶管8，胶管8套在出料管7上侧，胶管8通过粘合胶粘贴在出料管7上侧。
通过上述技术方案，胶管8的质地较软，在使用时能够根据使用者的要求进行弯折，从而改变物料传输的方向。
框架1底端设置有移动轮3，移动轮3上端通过螺栓固定安装在框架1底端。
通过上述技术方案，移动轮3的设置便于使用时对进料斗2和螺旋送料管6进行移动。
进料斗2底端设置有斜板4，斜板4与水平方向的夹角为15-30度。
通过上述技术方案，斜板4的设置能够在使用时将进料斗2内部的物料集中导向进料口13出，便于将进料斗2内部的物料进行完全导出。
丝杆11一端设置有把手10，把手10中间位置焊接在丝杆11上侧。
通过上述技术方案，把手10的设置便于使用者进行把持，在安装固定件9时，方便工作人员旋转丝杆11。
工作原理：使用时将框架1即进料斗2放置在指定的位置，移动轮3的设置便于使用时对进料斗2和螺旋送料管6进行移动，在通过旋转丝杆11，丝杆11推动夹板12进行夹持，对固定件9进行固定，传输物料时，将物料导入进料斗2内部，打开电动机5，电动机5带动主动轮15进行旋转，电动机5通过皮带带动从动轮14进行旋转，从动轮14带动螺旋送料管6内部的螺旋叶进行旋转，将物料从低端向上段进行传输，便于对对少量的混凝土进行传输使用。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
