技术领域
本实用新型涉及肥料技术领域，更具体的，涉及一种新型肥料播散装置。
背景技术
肥料是农作物稳产、高产必需的养料，在播种之前或者在苗子生长过程中都需要施肥。
现有技术中采用人工施肥，费时费力，而且施肥不均匀，也不适用大型农场适用；现有技术中也有大型的肥料播撒装置，但是这类装置结构复杂，一旦出现故障，很难修理，且经常会出现不下肥，下肥不均匀的情况，而常见的小型播撒装置，通常设置直通的管道，将肥料倒入主体结构中移动装置主体即可完成施肥，虽然使用便捷，但此种装置在进行施肥的时候，通道内部很容易被肥料堵塞导致使用不便，同时，随着播撒，肥料数量变少之后主体结构中残留肥料的情况比较多见，需要人工去清除残留的肥料。
实用新型内容
本实用新型旨在于解决背景中的问题，从而提供一种新型肥料播散装置。
为实现上述目的，本实用新型提供如下技术方案：包括主体、连接外支架、轴套、连接轴和移动装置，连接外支架固定连接在主体的外侧表面，轴套固定连接在连接外支架的外端，连接轴嵌入轴套中，移动装置固定连接连接轴，其特征在于：主体内部固定连接有第一底板和第二底板，第一底板和第二底板位于主体内部底面，第一底板的表面固定连接有第一凸起块，主体的内壁固定连接有第二凸起块，第一底板和第二底板表面均对应开设通道，主体的底端固定连接有播撒管，播撒管的前端固定连接有凸起板，凸起板的表面固定设置凸起条。
优选的，所述第一凸起块位于通道之间上方设置，且第一凸起块呈三角状设置。
优选的，所述第二凸起块位于主体的两侧内壁，且呈外凸弧形设置。
优选的，所述播撒管与通道对应相通设置，且播撒管表面相通等距设置呈倒三角凸起。
优选的，所述播撒管的底端呈向前弯曲倾斜设置。
优选的，所述凸起板位于播撒管的前端两侧，且呈相对倾斜设置。
优选的，所述凸起条在凸起板的表面呈横向设置，且凸起条呈三角条设置。
本实用新型提供了一种新型肥料播散装置，具有以下有益效果：
1、该种新型肥料播散装置，通过凸起设置的第一凸起块和第二凸起块，在主体内部的肥料沿通道向播撒管中漏出的时候，达到防止主体内部残留肥料，有利于肥料的播撒。
2、该种新型肥料播散装置，通过等距设置的倒三角凸起，在播撒管内部充满肥料的时候，三角扩展空间有效的防止肥料堵塞。
3、该种新型肥料播散装置，通过凸起板，在播撒管接触到地面土壤的时候，呈倾斜状设置的凸起板有效的插入土壤，使土壤在前方除去一部分土在地表留下一条小沟，而凸起条在进行播撒的过程中，防止土壤进入播撒管导致堵塞。
附图说明

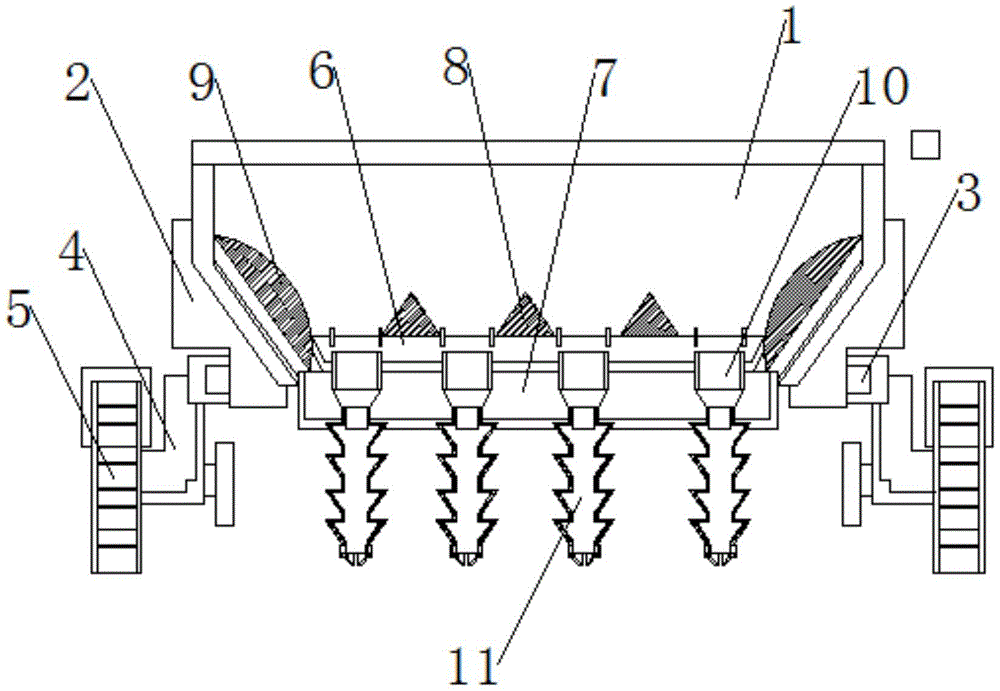

图1为本实用新型的整体结构剖视图。
图2为本实用新型的播撒管内部结构示意图。
图1-2中：1-主体，2-连接外支架，3-轴套，4-连接轴，5-移动装置，6-第一底板，7-第二底板，8-第一凸起块，9-第二凸起块，10-通道，11-播撒管，12-凸起板，13-凸起条。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至2，本实用新型实施例中，一种新型肥料播散装置，包括主体1、连接外支架2、轴套3、连接轴4和移动装置5，连接外支架2固定连接在主体1的外侧表面，轴套3固定连接在连接外支架2的外端，连接轴4嵌入轴套3中，移动装置5固定连接连接轴4，其特征在于：主体1内部固定连接有第一底板6和第二底板7，第一底板6和第二底板7位于主体1内部底面，第一底板6的表面固定连接有第一凸起块8，主体1的内壁固定连接有第二凸起块9，第一底板6和第二底板7表面均对应开设通道10，主体1的底端固定连接有播撒管11，播撒管11的前端固定连接有凸起板12，凸起板12的表面固定设置凸起条13。
本实施例中，第一凸起块8位于通道10之间上方设置，且第一凸起块8呈三角状设置，主体1的内壁固定连接有第二凸起块9。
本实施例中，第二凸起块9位于主体1的两侧内壁，且呈外凸弧形设置，通过凸起设置的第一凸起块8和第二凸起块9，在主体1内部的肥料沿通道向播撒管11中漏出的时候，达到防止主体1内部残留肥料，有利于肥料的播撒。
本实施例中，播撒管11与通道10对应相通设置，且播撒管11表面相通等距设置呈倒三角凸起，通过等距设置的倒三角凸起，在播撒管11内部充满肥料的时候，三角扩展空间有效的防止肥料堵塞。
本实施例中，播撒管11的底端呈向前弯曲倾斜设置。
本实施例中，凸起板12位于播撒管11的前端两侧，且呈相对倾斜设置，凸起条13在凸起板12的表面呈横向设置，且凸起条13呈三角条设置，通过凸起板12，在播撒管11接触到地面土壤的时候，呈倾斜状设置的凸起板12有效的插入土壤，使土壤在前方除去一部分土在地表留下一条小沟，而凸起条13在进行播撒的过程中，防止土壤进入播撒管11导致堵塞。
在使用本实用新型一种新型肥料播散装置时，首先，使用人员将肥料倒入主体1内部中，之后使用人员使得移动装置5位于播撒位置两侧，移动装置整体，播撒管11嵌入在土壤中，这时肥料沿通道10进入播撒管11中，流向土壤，播撒管11中存有肥料的时候，三角扩展空间的设置有效的防止肥料堵塞，使用人员控制装置整体移动，在播撒管11嵌入土壤中施肥的时候，凸起条13防止土壤进入播撒管11中，导致其堵塞，同时倾斜表面有利于肥料的下落速度，进行快速施肥播撒。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
