技术领域
本实用新型涉及园林技术领域，更具体地说，涉及一种园林雨水收集及灌溉装置。
背景技术
雨水收集，完整的说应该叫做“雨水收集与利用系统”，是指收集和利用建筑物屋顶及道路和广场等硬化地表汇集的降雨径流，经收集、输水、净水和储存等渠道积蓄雨水为绿化、景观水体、洗涤和地下水源提供雨水补给，以达到综合利用雨水资源和节约用水的目的，具有减缓城区雨水洪涝和地下水位下降、控制雨水径流污染和改善城市生态环境等广泛的意义，雨水收集利用建筑、道路和湖泊等来收集雨水，用于绿地、灌溉和景观用水，或建立可渗式路面和采用透水材料铺装，直接增加雨水的渗入量，目前园林用雨水收集灌溉装置收集雨水效率低，且灌溉范围小，使用性较差，对水的净化效果差的问题。
实用新型内容
(一)技术问题
本实用新型提供了一种园林雨水收集及灌溉装置，以解决目前园林用雨水收集灌溉装置收集雨水效率低，且灌溉范围小，使用性较差，对水的净化效果差的问题。
(二)技术方案
为了实现上述目的，本实用新型提供：一种园林雨水收集及灌溉装置，包括：收集箱、地面、滑水板、过滤网一、固定块、挡板、出水管、密封盖、出水喷头、抽水机、吸附层、过滤网二、喷嘴、防护盖，其特征在于，所述地面的中间设有收集箱，所述地面表面与滑水板的底部固定连接，所述滑水板的一端与收集箱一端固定连接，所述收集箱口处设有过滤网一，所述收集箱中间固定设有固定块，所述固定块的上端外周围固定连接有挡板，所述过滤网一的下面固定连接有吸附层，所述吸附层的下面固定连接有过滤网二，所述固定块的中间设有出水管，所述出水管的一端与抽水机固定连接，所述出水管另一端穿过固定块露出箱外，所述出水管的另一端顶端设有固定连接的密封盖，所述出水管顶端下面设有出水喷头，所述出水喷头的上端固定连接有喷嘴，所述喷嘴上面固定连接有防护盖。
优选的，所述滑水板为圆形结构，且滑水板的内表面为倾斜向下设置。
优选的，所述挡板为圆环形结构。
优选的，所述过滤网一的网格大于过滤网二的网格。
优选的，所述吸附层为活性炭材料。
优选的，所述出水喷头设置有四个。
(三)有益效果
1、本实用新型通过滑水板和挡板的设置可以使的雨水更快的进入收集箱中，滑水板通过与地面表面固定连接和滑水板一端与收集箱的顶端一端固定连接，而挡板则与固定块的上端固定连接，如果天下雨时，雨水会通过滑水板上端斜板将雨水滑落到过滤网一出使其快速进入，而当雨较大时水流比较急时，挡板就阻断了水流，使其不到处流，让其停留在过滤网上端。
2、再者，过滤网一、吸附层和过滤网二，过滤网一设置在收集箱与固定块之间，过滤网一的下面设有吸附层，吸附层的下面设有过滤网二，当雨水通过过滤网一时将雨水进行第一次过滤，然后进入吸附层，吸附层可以将雨水中的一些不能过滤的杂质进行吸附从而对水进一步净化，然后将吸附后的水通过过滤网二对更小的杂质进行过滤然后在排入收集箱中进行储存。
附图说明

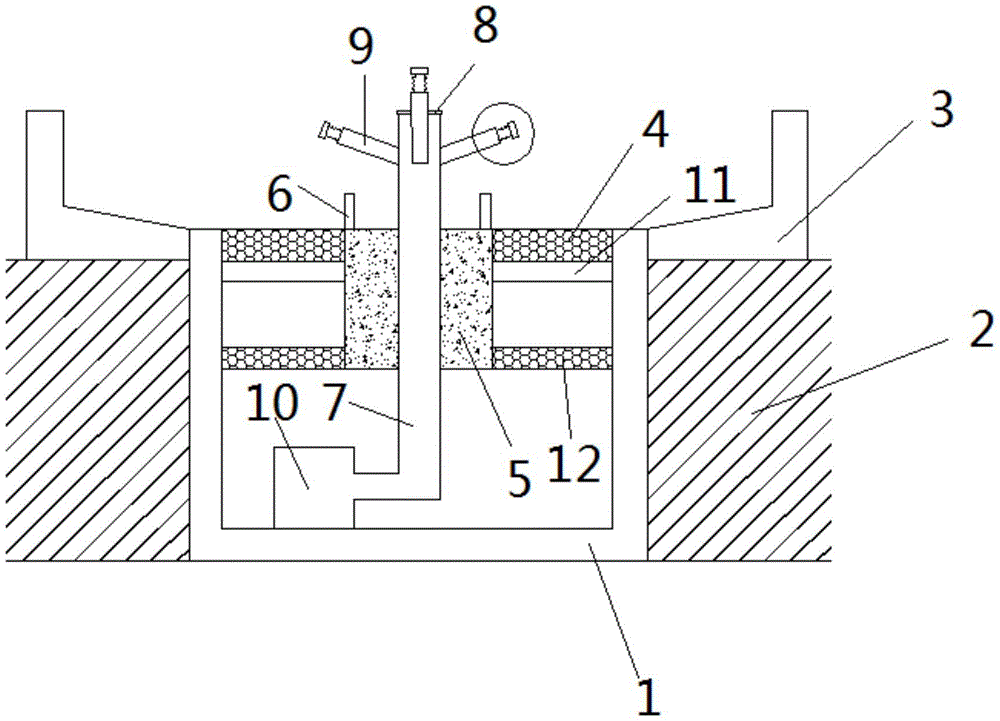

图1为本实用新型整体结构示意图。
图2为本实用新型结构A部分放大图。
图3为本实用新型结构俯视图。
图中，部件名称与附图编号的对应关系为：收集箱1、地面2、滑水板3、过滤网一4、固定块5、挡板6、出水管7、密封盖8、出水喷头9、抽水机10、吸附层11、过滤网二12、喷嘴13、防护盖14。
具体实施方式
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
参阅图1-图3所示；
本实施例提供了一种园林雨水收集及灌溉装置，包括：收集箱1、地面2、滑水板3、过滤网一4、固定块5、挡板6、出水管7、密封盖8、出水喷头9、抽水机10、吸附层11、过滤网二12、喷嘴13、防护盖14，其特征在于，地面2的中间设有收集箱1，地面2表面与滑水板3的底部固定连接，滑水板3的一端与收集箱1一端固定连接，收集箱1口处设有过滤网一4，收集箱1中间固定设有固定块5，固定块5的上端外周围固定连接有挡板6，过滤网一4的下面固定连接有吸附层11，吸附层11的下面固定连接有过滤网二12，固定块5的中间设有出水管7，出水管7的一端与抽水机10固定连接，出水管7另一端穿过固定块5露出箱外，出水管7的另一端顶端设有固定连接的密封盖8，出水管7顶端下面设有出水喷头9，出水喷头9的上端固定连接有喷嘴13，喷嘴13上面固定连接有防护盖14。
其中，滑水板3为圆形结构，且滑水板3的内表面为倾斜向下设置，滑水板3的底端与地面2固定连接，而滑水板3的一端与收集箱1的上端固定连接，圆形结构的滑水板3能够更好的收集水，能够将雨水聚集起来，使雨水更好的通过过滤网进入收集箱中。
其中，挡板6为圆环形结构，挡板6的下端与固定块5的上端固定连接，圆环结构将出水管7套在里面，能够更好的挡住雨水从出水管7与固定块5之间的缝隙流入，使水得到更好的净化。
其中，过滤网一4的网格大于过滤网二12的网格，过滤网一4设置在收集箱1内壁的最上端和固定块5最上端之间，而过滤网二12设置在收集箱1内壁的最下端和固定块5最下端之间，过滤网一4更够将水中的一些较大的物质进行过滤，而过滤网二12是将水中的一些没有过滤掉的小的杂质进一步进行过滤，从而使水更加的干净。
其中，吸附层11为活性炭材料，活性炭材料的优点机械强度高，吸附速度快，净化度高，不易脱粉，使用寿命长；缺点：活性炭对有机物的吸附受其孔径分布和有机物特性的影响，同样大小的有机物，溶解度越大、亲水性越强，活性炭对它的吸附性越差。
其中，出水喷头9设置有四个，出水喷头9固定连接在出水管7的上端5cm处，而出水喷头的上端固定连接有喷嘴13，喷嘴13的表面设有梯形状的喷水孔，而喷嘴13的上端固定连接有防护盖14，通过抽水机10将储存的雨水通过出水管7抽出，然后通过出水管7上端连接的出水喷头9将水沿着喷嘴13上的喷水孔喷出，从而对园林中的植物进行浇灌，设置有四个可以全方位的浇灌。
工作原理：在使用过程中当天气下雨时，雨水通过滑水板3滑落到过滤网一4的上面，然后通过过滤网一4将其过滤落下，然后在通过吸附层11对水中的有害物质进行吸附，最后通过过滤网二12进入到收集箱1中，将净化后的水储存在收集箱1中进行使用，当需要浇灌时，则需要打开收集箱1中的抽水机10对收集箱1中的水通过出水管7抽出，然后通过出水管7上端固定连接的出水喷头9，出水喷头9沿着喷嘴13上的喷水孔将水喷出对园林中的植物进行浇灌。
