技术领域
本实用新型涉及物流技术领域，更具体地说，涉及一种高效的物流仓库专用卸货装置。
背景技术
目前，随着物流行业的迅速发展起来，物流货物一般放置于货物架中，一般在需要大批次的运输时，需要将货物架上的货物全部取出，传统拿取方式通过人工进行爬高搬运，不但对人们的安全得不到保障，同时也耗费较多的劳动力，工作效率较低，导致物流运输的整体工作效率缓慢。
实用新型内容
(一)技术问题
为了解决上述的技术问题，本实用新型提供了一种高效的物流仓库专用卸货装置的设备，以解决物流仓库不便卸货的问题。
(二)技术方案
为了实现上述目的，本实用新型提供一种高效的物流仓库专用卸货装置，包括：下基板、上基板、支撑架、液压缸、推杆和手持部，下基板的底部固定连接有万向轮，且下基板的左端固定连接有推杆，推杆的顶端固定连接有手持部，且推杆的右侧设有液压缸，且液压缸的表面设有减震弹簧，液压缸的顶端固定连接有上基板，且上基板的右端固定连接有支撑架，支撑架的内部固定连接有固定杆，且固定杆的表面设有滚筒，支撑架的底端设有转轴，且转轴的另一端设有缓冲板，支撑架的底部设有支撑杆。
优选的，所述支撑架与水平面呈45°安装。
优选的，所述手持部呈螺纹纹理。
优选的，所述缓冲板通过转轴转动连接于下基板的右端。
优选的，所述滚筒为表面光滑的不锈钢材质。
(三)有益效果
1、本实用新型提供了一种高效的物流仓库专用卸货装置，结构稳定，操作简单，科学合理；
2、其次，液压缸和支撑杆的使用，给该装置增加了稳定性，且推杆的使用也有利于装置的移动；
3、再者，支撑架、固定杆以及滚筒的结合使用，避免了使用人力卸货，减少了卸货中的危险性，也能够加速卸货，提高工作效率。
附图说明

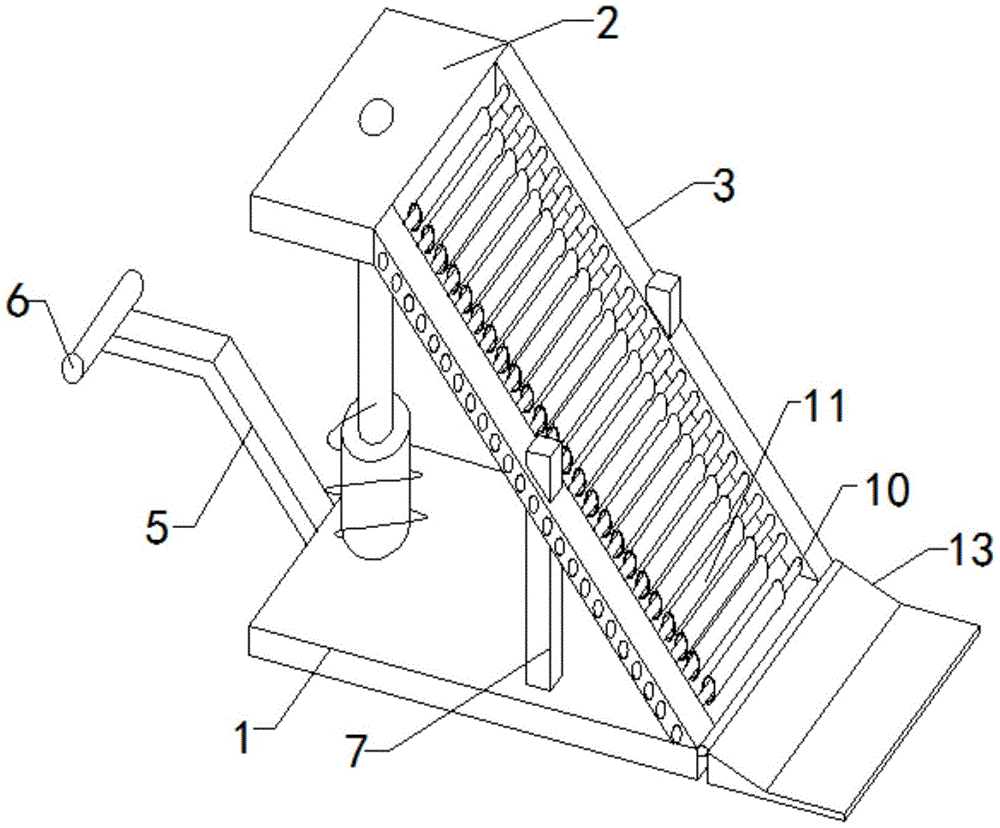

图1为本实用新型整体结构示意图；
图2为本实用新型整体结构侧视图。
图中，部件名称与附图编号的对应关系为：下基板1、上基板2、支撑架3、液压缸4、推杆5、手持部6、支撑杆7、万向轮8、减震弹簧9、固定杆10、滚筒11、转轴12、缓冲板13。
具体实施方式
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例：
参阅图1-图2所示；
本实施例提供了一种高效的物流仓库专用卸货装置，包括：下基板1、上基板2、支撑架3、液压缸4、推杆5和手持部6，下基板1的底部固定连接有万向轮8，且下基板1的左端固定连接有推杆5，推杆5的顶端固定连接有手持部6，且推杆5的右侧设有液压缸4，且液压缸4的表面设有减震弹簧9，液压缸4的顶端固定连接有上基板2，且上基板2的右端固定连接有支撑架3，支撑架3的内部固定连接有固定杆10，且固定杆10的表面设有滚筒11，支撑架3的底端设有转轴12，且转轴12的另一端设有缓冲板13，支撑架3的底部设有支撑杆7。
其中，所述支撑架3与水平面呈45°安装，有利于加快卸货的速率。
其中，所述手持部6呈螺纹纹理，加大手部的摩擦。
其中，所述缓冲板13通过转轴12转动连接于下基板1的右端，方便收纳，节省空间。
其中，所述滚筒11为表面光滑的不锈钢材质，避免快递包裹的损坏。
工作原理：如图1和图2所示，使用者手部握住手持部6，通过推动下基板1带动万向轮8，将该装置至即将卸货的地点后，将上基板2贴合至卸货点，使用者将包裹从支撑架3传递下来，包裹接触至滚筒11后，开始慢慢地输送至缓冲板13上即可；而液压缸4和支撑杆7稳定该装置。
