技术领域
本实用新型涉及道路施工技术领域，更具体的，涉及一种交通道路用管道埋设装置。
背景技术
在进行道路建设的时候，需要在路面中对管道进行铺设安装，而现有管道在进行埋设安装的时候，通常在地面结构中开凿处凹槽，将管道线路等进行埋设，同时在管道的表面进行防潮或者防腐处理，在对管道进行埋设固定的时候，使用人员通常使用固定环，在管道表面进行多个设置，两端位置嵌入地面中进行固定，从而完成对管道的埋设，但这种方法虽然使用便捷，但稳定性较差，且固定效果不佳，在遇到口径较大和重量较重的管道，埋设效果不佳，固定效果有待加强。
实用新型内容
本实用新型旨在于解决背景中的问题，从而提供一种交通道路用管道埋设装置。
为实现上述目的，本实用新型提供如下技术方案：包括底架和侧架，所述侧架固定连接在底架的两侧，所述底架表面固定开设内嵌槽，所述内嵌槽的两侧开设凹槽，所述底架的居中位置固定设置调节槽，所述调节槽呈横向设置，调节槽的内部嵌入设置限位套，所述内嵌槽的外侧固定设置有封闭条，所述凹槽的内侧固定连接有加固套，所述加固套竖向排列设置，所述底架的内部固定连接有连接块，所述连接块对应加固套设置，所述底架的内部嵌入设置固定底柱，所述固定底柱顶端固定连接连接块。
优选的，所述内嵌槽位于底架的表面两侧位置，且内嵌槽呈梯形凹槽设置，四周内侧呈向下倾斜设置，底部位置突出底架设置，内嵌槽的内侧表面设置开口。
优选的，所述凹槽沿底架表面竖向设置。
优选的，所述限位套为两个半圆柱套，与调节槽配套设置，横向设置，且滑动嵌入在调节槽中。
优选的，所述封闭条竖向位于内嵌槽两侧，封闭条呈凸起设置，且向内倾斜10°-15°。
优选的，所述固定底柱的表面竖向设置三角凸起，且三角凸起底端呈倾斜状，固定底柱的表面均匀开设条状凹槽。
优选的，所述底架和侧架的表面均为金属网设置，底架的底端表面同时铺设多层金属网。
本实用新型提供了一种交通道路用管道埋设装置，具有以下有益效果：
1、该种种交通道路用管道埋设装置，在使用人员使用本装置安装管道的时候，通过内嵌槽和凹槽，配合浇筑材料，由于内嵌槽的内侧表面呈开口设置，增强浇筑材料与底架之间的压力，达到增强连接，稳定性的效果。
2、该种种交通道路用管道埋设装置，在对管道进行限位固定的时候，通过限位套配合外部固定螺栓，达到对管道的固定效果，同时滑动设置的限位套，便于调节使用。
3、该种种交通道路用管道埋设装置，通过固定底柱，在使用的时候嵌入地面，表面设置的三角凸起有利于固定底柱与地面的连接。
附图说明

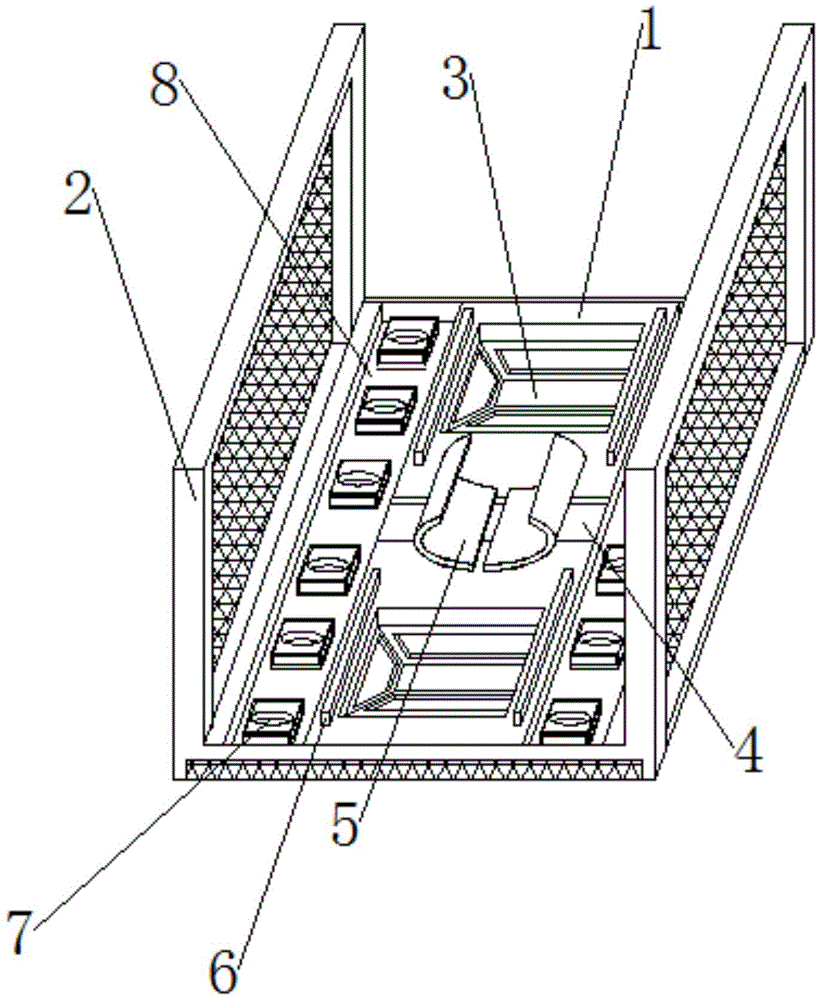

图1为本实用新型的整体结构示意图。
图2为本实用新型的底架结构剖视图。
图1-2中：1-底架，2-侧架，3-内嵌槽，4-调节槽，5-限位套，6-封闭条，7-加固套，8-凹槽，9-连接块，10-固定底柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至2，本实用新型实施例中，一种交通道路用管道埋设装置，包括底架1和侧架2，侧架2固定连接在底架1的两侧，底架1表面固定开设内嵌槽3，内嵌槽3的两侧开设凹槽8，底架1的居中位置固定设置调节槽4，调节槽4呈横向设置，调节槽4的内部嵌入设置限位套5，内嵌槽3的外侧固定设置有封闭条6，凹槽8的内侧固定连接有加固套7，加固套7竖向排列设置，底架1的内部固定连接有连接块9，连接块9对应加固套7设置，底架1的内部嵌入设置固定底柱10，固定底柱10顶端固定连接连接块9。
本实施例中，内嵌槽3位于底架1的表面两侧位置，且内嵌槽3呈梯形凹槽设置，四周内侧呈向下倾斜设置，底部位置突出底架1设置，内嵌槽3的内侧表面设置开口。
本实施例中，凹槽8沿底架1表面竖向设置，在使用人员使用本装置安装管道的时候，通过内嵌槽3和凹槽8，配合浇筑材料，由于内嵌槽3的内侧表面呈开口设置，增强浇筑材料与底架1之间的压力，达到增强连接，稳定性的效果。
本实施例中，限位套5为两个半圆柱套，与调节槽4配套设置，横向设置，且滑动嵌入在调节槽4中，在对管道进行限位固定的时候，通过限位套5配合外部固定螺栓，达到对管道的固定效果，同时滑动设置的限位套5，便于调节使用。
本实施例中，封闭条6竖向位于内嵌槽3两侧，封闭条6呈凸起设置，且向内倾斜10°-15°。
本实施例中，固定底柱10的表面竖向设置三角凸起，且三角凸起底端呈倾斜状，固定底柱10的表面均匀开设条状凹槽，通过固定底柱10，在使用的时候嵌入地面，表面设置的三角凸起有利于固定底柱10与地面的连接。
本实施例中，底架1和侧架2的表面均为金属网设置，底架1的底端表面同时铺设多层金属网。
在使用本实用新型一种交通道路用管道埋设装置时，首先，使用人员在安装管道的时候，首先对固定底柱10嵌入在地面安装位置，使得底架1和侧架2贴合安装位置表面，之后通过外部固定螺栓对侧架2进行固定，同时螺栓穿过加固套7，将底架1进行固定，之后使用人员将管道嵌入限位套5中，调节限位套5之间的间距，对管道进行固定，之后，使用人员向底架1和内嵌槽3中进行浇筑，对装置进行固定，在一段管道表面，使用人员可使用多个装置对管道进行支撑与固定。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
