技术领域
本实用新型涉及畜牧教学工具技术领域，具体是一种畜牧空气采样装置。
背景技术
目前畜牧相关专业学生均需要去鸭场实训，实训内容一般是对养殖棚舍内的空气进行采样检测；经过检索后发现；其中有一篇专利号为：CN201920118567.7的一种畜牧教学实训用鸭场空气采样平台在使用时具有以下缺点：虽然可以避免培养基被污染，保证检测结果的准确性，但是在进行采集过程中，由于只能暴露在空气中静置采集，导致采集速度慢，样本性太小，使得实验周期的时间长，在畜牧教学实训时使用遭到限制；并且平行放置的培养皿，与空气的接触面积小，导致数据采集不准确；
由于上述问题导致畜牧采样装置使用不便，因此，需要在现有的畜牧采样装置上进行进一步研究，提供一种新的畜牧教学实训用鸭场空气快速采样装置。
实用新型内容
本实用新型旨在于解决现有的畜牧采样装置采集速度慢，样本性太小，使得实验周期的时间长，在畜牧教学实训时使用遭到限制，平行放置的培养皿，与空气的接触面积小，导致数据采集不准确的问题，提供一种畜牧教学实训用鸭场空气快速采样装置，通过引风机主动对空气进行吸引，引风机吸引的空气直接吹拂培养皿，大大提升了采集速度，缩短了实验周期，使得教学实训更加方便，通过竖直状放置培养皿，大大增加了培养皿与空气的接触面积，通过在不同位置放置培养皿，能够便于对比培养皿的收集数据，使得数据采集更加准确。
为实现上述目的，本实用新型提供如下技术方案：一种畜牧教学实训用鸭场空气快速采样装置，包括底座、放置平台、采样箱、引风机和培养皿，所述底座的底部通过螺栓固定连接有万向轮，所述底座的顶部焊接有支撑座，所述支撑座的顶部焊接有放置平台，所述放置平台的顶部通过螺栓固定连接有采样箱，所述采样箱的左端通过螺栓固定连接有引风机，所述采样箱的右端一体化设置有通风口，所述采样箱的正面左侧通过螺栓固定连接有控制器，所述采样箱的正面中间处通过合页转轴活动连接有箱门，所述箱门的右侧设置有把手，所述采样箱的底部焊接有隔板，所述隔板的顶部放置有放置架，所述放置架的上端放置有培养皿。
优选的，所述引风机和控制器通过电线与外部电源电性连接，且控制器通过电线与引风机电性连接。
优选的，所述引风机与采样箱相连通，采样箱与通风口之间相连通。
优选的，所述引风机和通风口呈正对设置。
优选的，所述隔板的上端与引风机和通风口的底部处于同一水平线。
优选的，所述放置架呈“L”形状，且放置架呈阶梯状设置。
优选的，所述培养皿正对引风机的排放口呈竖直状放置，且培养皿放置在放置架的不同高度处。
与现有技术相比，本实用新型的有益效果如下：
(1)该种畜牧教学实训用鸭场空气快速采样装置，通过在采样箱的外部设置有引风机，引风机工作后，向外界吸收空气，并排向采样箱内部，引风机吸收空气后能够通过通风口进行流通，引风机吸引的风能够直接覆盖隔板上端的物体，培养皿能够直接被引风机吸引的空气吹拂，通过主动对空气进行吸引，大大提升了采集速度，缩短了实验周期，使得教学实训更加方便。
(2)其次，通过设置培养皿正对引风机的排放口呈竖直状放置，且培养皿放置在放置架的不同高度处，呈竖直状放置的培养皿能够直接被引风机吸引的空气吹拂，大大增加了培养皿与空气的接触面积，通过设置放置架呈阶梯状，使得能够在放置架的不同位置放置培养皿，通过在不同位置放置培养皿，能够便于对比培养皿的收集数据，使得数据采集更加准确。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

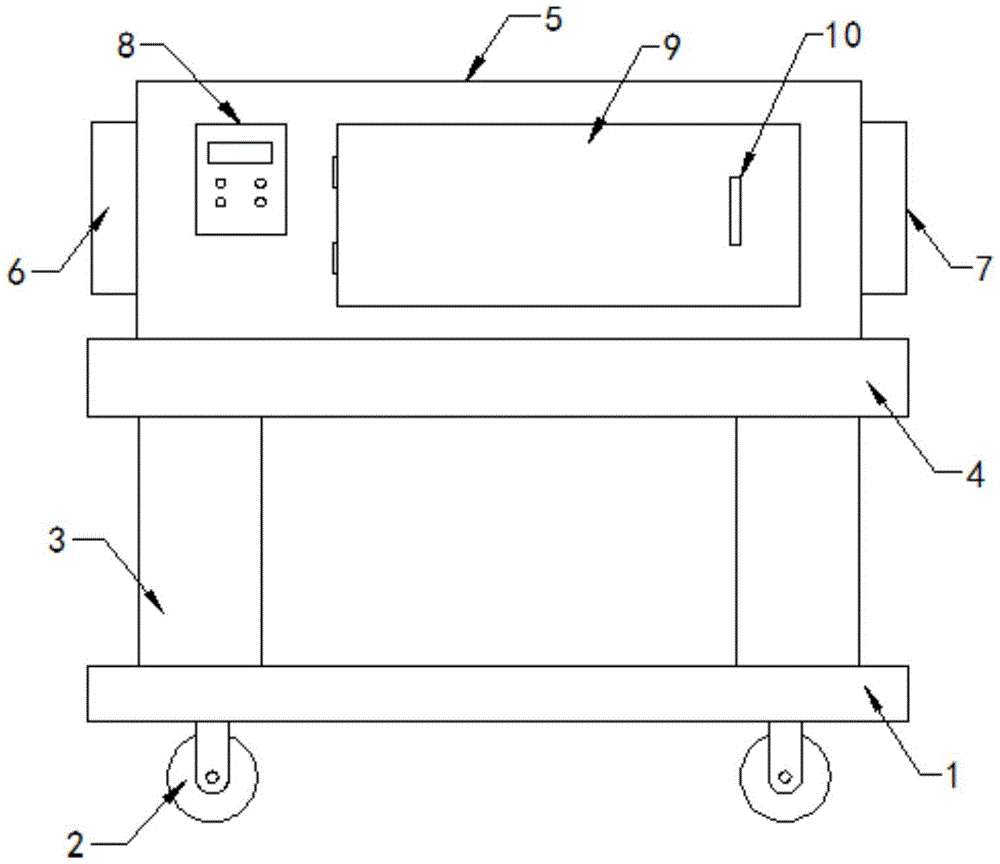

图1为本实用新型的整体结构示意图。
图2为本实用新型的采样箱内部具体连接结构示意图。
图中：1-底座；2-万向轮；3-支撑座；4-放置平台；5-采样箱；6-引风机；7-通风口；8-控制器；9-箱门；10-把手；11-隔板；12-放置架；13-培养皿。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
如图所示1-2；
本实施例提供了一种畜牧教学实训用鸭场空气快速采样装置，包括底座1、放置平台4、采样箱5、引风机6和培养皿13，底座1的底部通过螺栓固定连接有万向轮2，底座1的顶部焊接有支撑座3，支撑座3的顶部焊接有放置平台4，放置平台4的顶部通过螺栓固定连接有采样箱5，采样箱5的左端通过螺栓固定连接有引风机6，采样箱5的右端一体化设置有通风口7，采样箱5的正面左侧通过螺栓固定连接有控制器8，采样箱5的正面中间处通过合页转轴活动连接有箱门9，箱门9的右侧设置有把手10，采样箱5的底部焊接有隔板11，隔板11的顶部放置有放置架12，放置架12的上端放置有培养皿13。
进一步的，引风机6和控制器8通过电线与外部电源电性连接，且控制器8通过电线与引风机6电性连接，外部电源为引风机6和控制器8提供电力来源保障其正常运行，通过控制器8能够控制引风机6的工作状态。
进一步的，引风机6与采样箱5相连通，采样箱5与通风口7之间相连通，引风机6工作后，向外界吸收空气，并排向采样箱5内部。
进一步的，引风机6和通风口7呈正对设置，引风机6吸收空气后能够通过通风口7进行流通。
进一步的，隔板11的上端与引风机6和通风口7的底部处于同一水平线，引风机6吸引的风能够直接覆盖隔板11上端的物体。
进一步的，放置架12呈“L”形状，且放置架12呈阶梯状设置，呈“L”形状的放置架12能够方便培养皿13进行竖直放置，通过设置放置架12呈阶梯状，使得能够在放置架12的不同位置放置培养皿13，通过在不同位置放置培养皿13，能够便于对比培养皿13的收集数据，使得数据采集更加准确。
进一步的，培养皿13正对引风机6的排放口呈竖直状放置，且培养皿13放置在放置架12的不同高度处，呈竖直状放置的培养皿13能够直接被引风机6吸引的空气吹拂，大大增加了培养皿13与空气的接触面积。
工作原理：
在使用本实用新型提供的一种畜牧教学实训用鸭场空气快速采样装置时，保持与外部电源电性连接，外部电源为引风机6和控制器8提供电力来源保障其正常运行，通过控制器8打开引风机6，引风机6工作后，向外界吸收空气，并排向采样箱5内部，引风机6吸收空气后能够通过通风口7进行流通，引风机6吸引的风能够直接覆盖隔板11上端的物体，通过设置放置架12呈阶梯状，使得能够在放置架12的不同位置放置培养皿13，通过在不同位置放置培养皿13，能够便于对比培养皿13的收集数据，使得数据采集更加准确，培养皿13正对引风机6的排放口呈竖直状放置，且培养皿13放置在放置架12的不同高度处，呈竖直状放置的培养皿13能够直接被引风机6吸引的空气吹拂，大大增加了培养皿13与空气的接触面积，通过主动对空气进行吸引，大大提升了采集速度，缩短了实验周期，使得教学实训更加方便。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
