技术领域
本实用新型属于建筑技术领域，具体为一种建筑工程设备用高效防潮处理装置。
背景技术
为了降低潮气和湿气对建筑工程设备造成的影响，往往需要在设备中安装防凝露装置，但是普通的防凝露装置都是固定在某一位置的，而当设备较大时，就使得防凝露装置只能对局部位置进行防潮除湿，使得除湿效果较差，而在多点加设防凝露装置会极大的提高使用成本，从而不方便人们使用，因此，需要一种可以多点除湿且除湿成本较低的建筑工程设备用高效防潮处理装置来解决上述问题。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种建筑工程设备用高效防潮处理装置，解决了普通的防凝露装置都是固定在某一位置的，而当设备较大时，就使得防凝露装置只能对局部位置进行防潮除湿，使得除湿效果较差，而在多点加设防凝露装置会极大的提高使用成本，从而不方便人们使用的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种建筑工程设备用高效防潮处理装置，包括壳体，所述壳体内壁的背面卡接有驱动装置和支撑装置，所述支撑装置的数量为多个，所述驱动装置的外表面通过链条与多个第二齿轮传动连接，所述第二齿轮卡接在支撑装置外，所述链条的正面固定连接有旋转装置。
所述旋转装置的正面通过滑套与连接板的背面固定连接，所述连接板的正面四角处通过四个固定螺钉与安装座的背面固定连接，所述安装座的正面固定连接有防凝露装置，所述滑套套接在滑杆外，所述滑杆的两端均固定连接有滑块，所述滑块滑动连接在滑槽内，且两个滑槽分别开设在壳体内壁的上下两个表面。
作为本实用新型的进一步方案：所述防凝露装置为SEPRI-CS-NL(B)型防凝露装置，所述壳体的左右两侧面均固定连接有两个安装板。
作为本实用新型的进一步方案：所述驱动装置包括慢速电机，所述慢速电机卡接在壳体内壁的背面，所述慢速电机的输出轴外卡接有第一齿轮，所述第一齿轮设置在链条内。
作为本实用新型的进一步方案：所述支撑装置包括第一转轴，所述第一转轴卡接在第二齿轮内，所述第一转轴套接在第一轴承内，所述第一轴承卡接在壳体内壁的背面。
作为本实用新型的进一步方案：所述旋转装置包括第二转轴，所述第二转轴固定连接在链条的正面，所述第二转轴套接在第二轴承内，所述第二轴承卡接在滑套的背面。
作为本实用新型的进一步方案：所述滑块的形状为T形，所述滑槽的形状与滑块的形状相适配，所述链条的形状设置为蛇形，且链条为双面链条。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该建筑工程设备用高效防潮处理装置，通过慢速电机、第一齿轮、链条、第二齿轮、第二转轴、第二轴承、滑套、连接板、安装座和防凝露装置之间的相互配合，当需要移动防凝露装置的位置时，工作人员可以通过外接开关控制慢速电机带动第一齿轮转动，使得第一齿轮可以通过链条带动若干个第二齿轮转动，使得链条转动可以通过第二转轴和第二轴承带动滑套移动，使得滑套可以通过连接板和安装座带动防凝露装置移动，由于链条的形状设置为蛇形，且防凝露装置可以随着链条的转动而移动，使得本装置可以在不多点加设防凝露装置的前提下，增大防凝露装置的使用面积，提高了除湿效果，方便了人们使用。
2、该建筑工程设备用高效防潮处理装置，通过连接板、安装座和固定螺钉，使得当工作人员需要对防凝露装置进行检修或者维护时，可以直接使用工具拧开四个固定螺钉，从而将防凝露装置和安装座与连接板分离，从而可以单独对防凝露装置进行检修维护。
3、该建筑工程设备用高效防潮处理装置，通过设置第二转轴和第二轴承，使得链条在带动第二转轴旋转并位移时，第二轴承可以在滑套的固定作用下不转并随着第二转轴的位移而位移，使得第二轴承可以直接通过滑套、安装板和连接座带动防凝露装置位移，从而避免了防凝露装置在位移的过程中旋转而影响本装置正常使用的问题。
附图说明

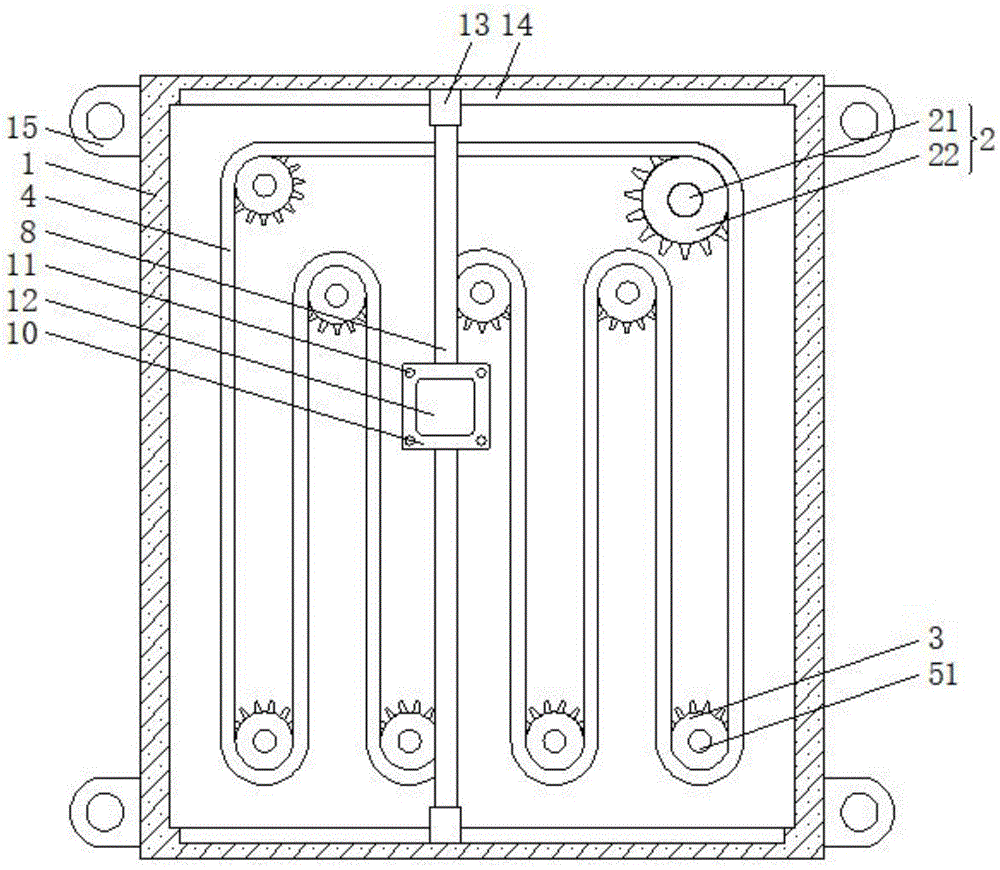

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型右视的剖面结构示意图；
图3为本实用新型A处放大的结构示意图；
图4为本实用新型B处放大的结构示意图；
图中：1壳体、2驱动装置、21慢速电机、22第一齿轮、3第二齿轮、4链条、5支撑装置、51第一转轴、52第一轴承、6旋转装置、61第二转轴、62第二轴承、7滑套、8滑杆、9连接板、10安装座、11固定螺钉、12防凝露装置、13滑块、14滑槽、15安装板。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
如图1-4所示，本实用新型提供一种技术方案：一种建筑工程设备用高效防潮处理装置，包括壳体1，壳体1的左右两侧面均固定连接有两个安装板15，通过设置安装板15，使得工作人员可以使用螺栓等工具将本装置安装在需要的位置，方便了工作人员对本装置的安装，壳体1内壁的背面卡接有驱动装置2和支撑装置5，驱动装置2包括慢速电机21，慢速电机21卡接在壳体1内壁的背面，慢速电机21的输出轴外卡接有第一齿轮22，第一齿轮22设置在链条4内，通过设置慢速电机21，使得慢速电机21可以为链条4的转动提供动力，从而保障了本装置的正常工作，支撑装置5的数量为多个，驱动装置2的外表面通过链条4与多个第二齿轮3传动连接，链条4的形状设置为蛇形，且链条4为双面链条，通过设置单个第一齿轮22与多个第二齿轮3传动连接，且将链条4的形状设置为蛇形，使得当第一齿轮22转动通过链条4带动第二齿轮3转动时，链条4就会在第一齿轮22的带动作用下在多个第二齿轮3和第一齿轮22外转动，从而可以带动防凝露装置12随着链条4的移动而移动，从而提高了防凝露装置12的使用面积，提高了本装置的防潮除湿效果，第二齿轮3卡接在支撑装置5外，支撑装置5包括第一转轴51，第一转轴51卡接在第二齿轮3内，第一转轴51套接在第一轴承52内，第一轴承52卡接在壳体1内壁的背面，通过设置第一轴承52，使得第二齿轮3转动时可以带动第一转轴51在第一轴承52内转动，从而可以为第二齿轮3的转动提供一个支撑点，使得第二齿轮3转动的更加稳定，链条4的正面固定连接有旋转装置6，旋转装置6包括第二转轴61，第二转轴61固定连接在链条4的正面，第二转轴61套接在第二轴承62内，第二轴承62卡接在滑套7的背面，通过设置第二转轴61和第二轴承62，使得链条4在带动第二转轴61旋转并位移时，第二轴承62可以在滑套7的固定作用下不转动并随着第二转轴61的位移而位移，使得第二轴承62可以直接通过滑套7、安装板15和连接座带动防凝露装置12位移，从而避免了防凝露装置12在位移的过程中旋转而影响本装置正常使用的问题。
旋转装置6的正面通过滑套7与连接板9的背面固定连接，连接板9的正面四角处通过四个固定螺钉11与安装座10的背面固定连接，通过连接板9、安装座10和固定螺钉11，使得当工作人员需要对防凝露装置12进行检修或者维护时，可以直接使用工具拧开四个固定螺钉11，从而将防凝露装置12和安装座10与连接板9分离，从而可以单独对防凝露装置12进行检修维护，安装座10的正面固定连接有防凝露装置12，防凝露装置12为SEPRI-CS-NLB型防凝露装置，滑套7套接在滑杆8外，通过设置滑杆8和滑套7，使得当链条4带动旋转装置6向上移动时可以带动滑套7在滑杆8外上下移动，使得滑套7在保障防凝露装置12不旋转的同时可以提高防凝露装置12移动时的稳定性，滑杆8的两端均固定连接有滑块13，滑块13滑动连接在滑槽14内，通过设置滑槽14和滑块13，使得当旋转装置6移动到第二齿轮3的转弯处时可以通过滑套7和滑杆8带动两个滑块13分别在两个滑槽14内水平移动，从而进一步的提高了滑套7带动防凝露装置12移动时的稳定性，滑块13的形状为T形，滑槽14的形状与滑块13的形状相适配，通过将滑块13的形状设置为T形，且滑槽14的形状与滑块13的形状相适配，从而避免了滑块13在滑槽14内滑动时由滑槽14内滑出的情况，保障了本装置的正常使用，且两个滑槽14分别开设在壳体1内壁的上下两个表面。
本实用新型的工作原理为：
S1、当需要安装本装置时，工作人员可以先将本装置放置在需要除湿的建筑设备的箱门内，再分别使用多个螺栓并通过多个安装板15将本装置固定在箱门内，从而对本装置进行安装；
S2、当需要移动防凝露装置12的位置时，工作人员可以通过外接开关控制慢速电机21带动第一齿轮22转动，使得第一齿轮22可以通过链条4带动若干个第二齿轮3转动，使得链条4转动可以通过第二转轴61和第二轴承62带动滑套7移动，使得滑套7可以通过连接板9和安装座10带动防凝露装置12移动；
S3、当工作人员需要对防凝露装置12进行检修或者维护时，可以直接使用工具拧开四个固定螺钉11，从而将防凝露装置12和安装座10与连接板9分离，从而对防凝露装置12进行检修维护。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
