技术领域
本实用新型涉及售货架技术领域，尤其涉及一种果蔬分类保鲜零售架。
背景技术
果蔬零售架，指一种将果蔬放置于上面方便顾客选购的售货架，常用于购物超市内，通常大型超市会考虑选用保鲜柜来替代零售架，使其果蔬延缓腐败时间，让顾客购买到更优质的果蔬。
但现有的保鲜柜有以下缺点，工作人员将蔬菜放置于保鲜柜内，由于蔬菜清洗不洁净且附着部分水分，导致保鲜柜的盛放架变得脏污容易滋生病菌，因为盛放架无法取出，使得清洁盛放架较为困难，甚至于对此不管不顾；其次，长期向保鲜柜内放置果蔬进入，会使保鲜柜内积水过多，导致制冷机组制冷困难，影响制冷机寿命，且制冷温度一般为智能控制，积水过多还会导致温控变的迟钝；再者，由于保鲜柜底部一般设计为凸出结构，其底部盛放的果蔬难以被顾客观察到，导致果蔬放置时间过长而腐败，不仅影响超市盈利，还降低了购物体验，因此，针对于上述问题，设计出一种果蔬分类保鲜零售架。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种果蔬分类保鲜零售架，该装置通过保鲜柜与盛放板的引流槽避免积水，通过挂钩与支撑杆使拆卸和安装简易，通过电机和轴杆使底部盛放的果蔬易于顾客观察。
为了实现上述目的，本实用新型采用了如下技术方案：
一种果蔬分类保鲜零售架，包括保鲜柜、挂钩、抵块、电机护罩、盛放板、支撑杆、轴杆、电机、支撑板、转轴、玻璃盖、把手、磁块、隔板、泡沫垫、电机变速调节器、盛放篮、蓄水槽、感应模块，所述保鲜柜内壁固定安装有挂钩，所述保鲜柜内壁靠近挂钩的下方固定安装有抵块，所述保鲜柜外壁固定安装有电机护罩，所述挂钩与抵块之间活动安装有盛放板，所述盛放板左右两侧固定安装有支撑杆，所述保鲜柜内壁固定安装有轴杆，所述轴杆轴端固定安装有电机，所述轴杆表面固定连接有若干个支撑板，所述支撑板另一侧末端均转动安装有转轴，所述转轴均固定安装有玻璃盖，所述玻璃盖远离转轴的一侧固定安装有把手，所述支撑板靠近转轴的位置与玻璃盖靠近把手的位置嵌入安装有磁块，所述轴杆表面固定安装有若干个隔板，所述隔板空隙之间填充有泡沫垫，所述电机护罩内部固定安装有电机变速调节器，所述保鲜柜内壁固定安装有盛放篮，所述保鲜柜底部嵌入设置有蓄水槽，保鲜柜顶部右侧嵌入安装有若干个感应模块。
作为上述技术方案的进一步描述：
所述盛放板靠向保鲜柜内壁的一侧设有若干个倒钩结构，用于反扣挂住挂钩，且向上倾斜5°，朝上的一面设有若干个引流槽。
作为上述技术方案的进一步描述：
所述保鲜柜上内壁为垂直面，居中位置的内壁呈圆弧面弯曲结构，内壁的底部为倾斜坡状结构，且坡状末端设有一道引流槽。
作为上述技术方案的进一步描述：
所述玻璃盖为圆弧弯曲结构，一侧连接转轴，另一侧的末端朝轴杆下垂，垂直面贴合支撑板，下垂的部分嵌入安装磁块。
作为上述技术方案的进一步描述：
所述保鲜柜底部居中位置的外壁设有凹槽，用于嵌入蓄水槽。
作为上述技术方案的进一步描述：
所述泡沫垫为实心圆柱分割状，分别安装在四块支撑板隔出的区域。
作为上述技术方案的进一步描述：
所述电机、电机变速调节器、感应模块通过外接电源启动，电机护罩留有空洞供电线穿过，电机由电机变速调节器控制转速使轴杆缓慢旋转，且电机变速调节器通过线路连接感应模块。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过保鲜柜内壁的挂钩、抵块与盛放板的倒钩、支撑杆的设计，使得盛放板容易拆卸和安装，方便工作人员进行清洗，避免盛放板清洗困难导致病菌滋生和脏污过度影响购物体验。
2、其次，保鲜柜内壁为圆弧倾斜结构，当盛放板放置的蔬菜附着的积水流至盛放板时，通过盛放板的引流槽顺应保鲜柜内壁流入蓄水槽内，避免保鲜柜底部内壁积水影响制冷机寿命，降低对智能温控的影响。
3、再者，保鲜柜底部安装有轴杆、电机、泡沫垫、玻璃盖，使放置于底部的果类转动，让顾客能观察到，防止底部的果蔬难以被顾客察觉而无人购买，导致放置过久腐败。
附图说明

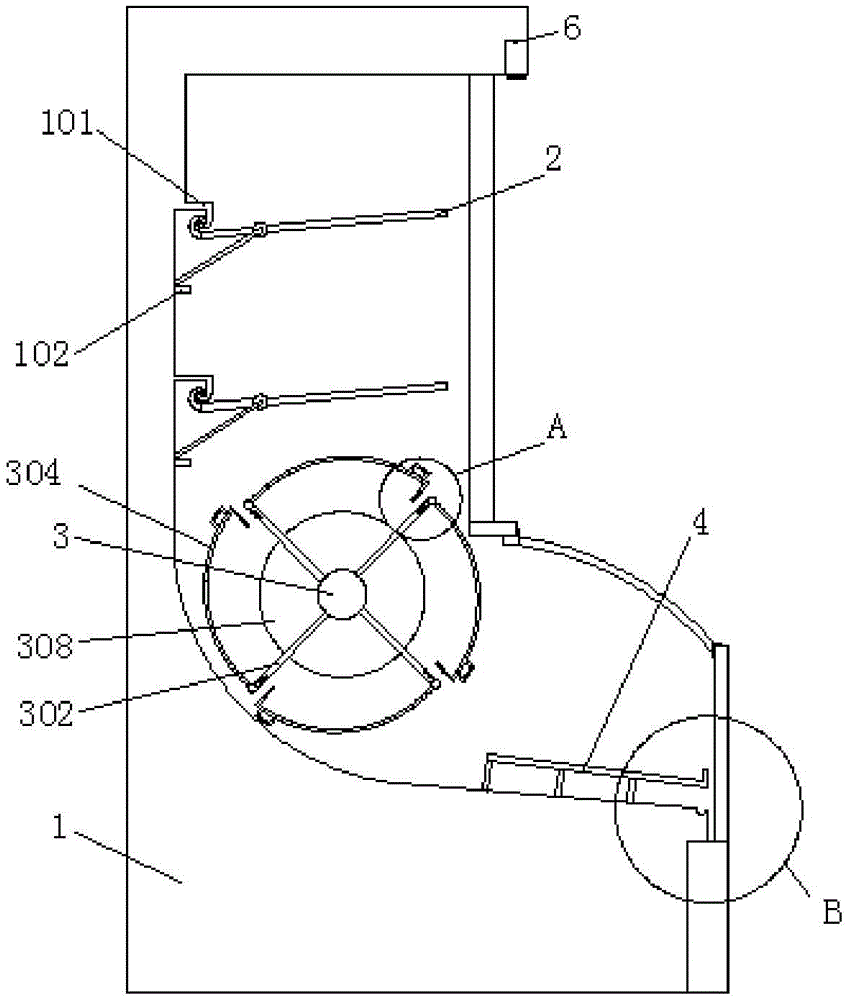

图1为本实用新型中侧面剖视结构示意图；
图2为本实用新型中图1A处放大示意图；
图3为本实用新型中图1B处放大示意图；
图4为本实用新型中整体结构示意图；
图5为本实用新型中图4C处放大示意图；
图6为本实用新型中盛放板结构示意图；
图例说明：
保鲜柜1；挂钩101；抵块102；电机护罩103；盛放板2；支撑杆201；轴杆3；电机301；支撑板302；转轴303；玻璃盖304；把手305；磁块306；隔板307；泡沫垫308；电机变速调节器309；盛放篮4；蓄水槽5；感应模块6。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-6，一种果蔬分类保鲜零售架，包括保鲜柜1、挂钩101、抵块102、电机护罩103、盛放板2、支撑杆201、轴杆3、电机301、支撑板302、转轴303、玻璃盖304、把手305、磁块306、隔板307、泡沫垫308、电机变速调节器309、盛放篮4、蓄水槽5、感应模块6，保鲜柜1内壁固定安装有挂钩101，保鲜柜1内壁靠近挂钩101的下方固定安装有抵块102，保鲜柜1外壁固定安装有电机护罩103，挂钩101与抵块102之间活动安装有盛放板2，盛放板2左右两侧固定安装有支撑杆201，保鲜柜1内壁固定安装有轴杆3，轴杆3轴端固定安装有电机301，轴杆3表面固定连接有若干个支撑板302，支撑板302另一侧末端均转动安装有转轴303，转轴303均固定安装有玻璃盖304，玻璃盖304远离转轴303的一侧固定安装有把手305，支撑板302靠近转轴303的位置与玻璃盖304靠近把手305的位置嵌入安装有磁块306，轴杆3表面固定安装有若干个隔板307，隔板307空隙之间填充有泡沫垫308，电机护罩103内部固定安装有电机变速调节器309，保鲜柜1内壁固定安装有盛放篮4，保鲜柜1底部嵌入设置有蓄水槽5，保鲜柜1顶部右侧嵌入安装有若干个感应模块6。
其中，盛放板2靠向保鲜柜1内壁的一侧设有若干个倒钩结构，用于反扣挂住挂钩101，且向上倾斜5°，朝上的一面设有若干个引流槽，使蔬菜附着的水能流至保鲜柜1内壁。
其中，保鲜柜1上内壁为垂直面，居中位置的内壁呈圆弧面弯曲结构，内壁的底部为倾斜坡状结构，且坡状末端设有一道引流槽，使水能够流至蓄水槽，防止积水导致智能温控迟钝和影响制冷机寿命。
其中，玻璃盖304为圆弧弯曲结构，一侧连接转轴303，另一侧的末端朝轴杆3下垂，垂直面贴合支撑板302，下垂的部分嵌入安装磁块306，使开启闭合简易省力。
其中，保鲜柜1底部居中位置的外壁设有凹槽，用于嵌入蓄水槽5，用于收集积水。
其中，泡沫垫308为实心圆柱分割状，分别安装在四块支撑板302隔出的区域，防止果类在内部磕碰而损坏。
其中，电机301、电机变速调节器309、感应模块6通过外接电源启动，电机护罩103留有空洞供电线穿过，电机301由电机变速调节器309控制转速使轴杆3缓慢旋转，且电机变速调节器309通过线路连接感应模块6，当顾客打开保鲜柜玻璃门时感应模块6能使电机停转，方便顾客选购。
工作原理：使用时，接通保鲜柜1、电机301、电机变速器调节器309、感应模块6的电源，将蔬菜放置于盛放板2上，将果类放置于盛放篮4和泡沫垫308与玻璃盖304的夹层间，由电机301带动轴杆3缓慢旋转，使底部的果类旋转，方便顾客观察，当顾客在打开保鲜柜1玻璃门的时候，感应模块6会感应到下方有物体存在，联动电机变速调节器309使电机301停转，让顾客进行选购，当需要清洁盛放板2时，向上推起盛放板2会使盛放板2的倒钩脱离挂钩101，清洗完后再重新钩入并设置好支撑杆201即可，蔬菜上所附着的水分会通过盛放板2的引流槽流至保鲜柜1内壁，再顺应保鲜柜1内壁的结构流入蓄水槽5内。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
